Chapter 9: Instruction Selection

chap7 把 AST 翻译成了 IR 树，chap8 做了一系列 canonicalization 和重排：

flowchart LR
    A["Chapter 7\nIR Tree"] --> B["Canonical Trees\n无 SEQ/ESEQ"]
    B --> C["Basic Blocks\n块内顺序执行"]
    C --> D["Traces\nCJUMP 紧跟 false label"]
    D --> E["Chapter 9\nInstruction Selection"]
    E --> F["Chapter 10-11\nRegister Allocation"]
    F --> G["Assembly Code"]

Instruction Selection 的任务是把 IR 树翻译成伪汇编代码（abstract assembly），后续的寄存器分配再把伪寄存器替换成真实寄存器。

IR 树的每个节点只表达一个原始操作（fetch、store、add、CJUMP 等），但真实机器的一条指令往往可以同时完成多个操作。例如 LOAD r1 <- M[r2 + c] 同时做了地址计算（加法）和内存读取。

因此需要一个阶段来把 IR 树映射到机器指令——这就是指令选择（Instruction Selection）。核心思路是 pattern matching：每条机器指令对应 IR 树的一个 fragment（tree pattern），指令选择就变成了用 tree pattern 去**覆盖（tile）**整棵 IR 树。

树模式与覆盖

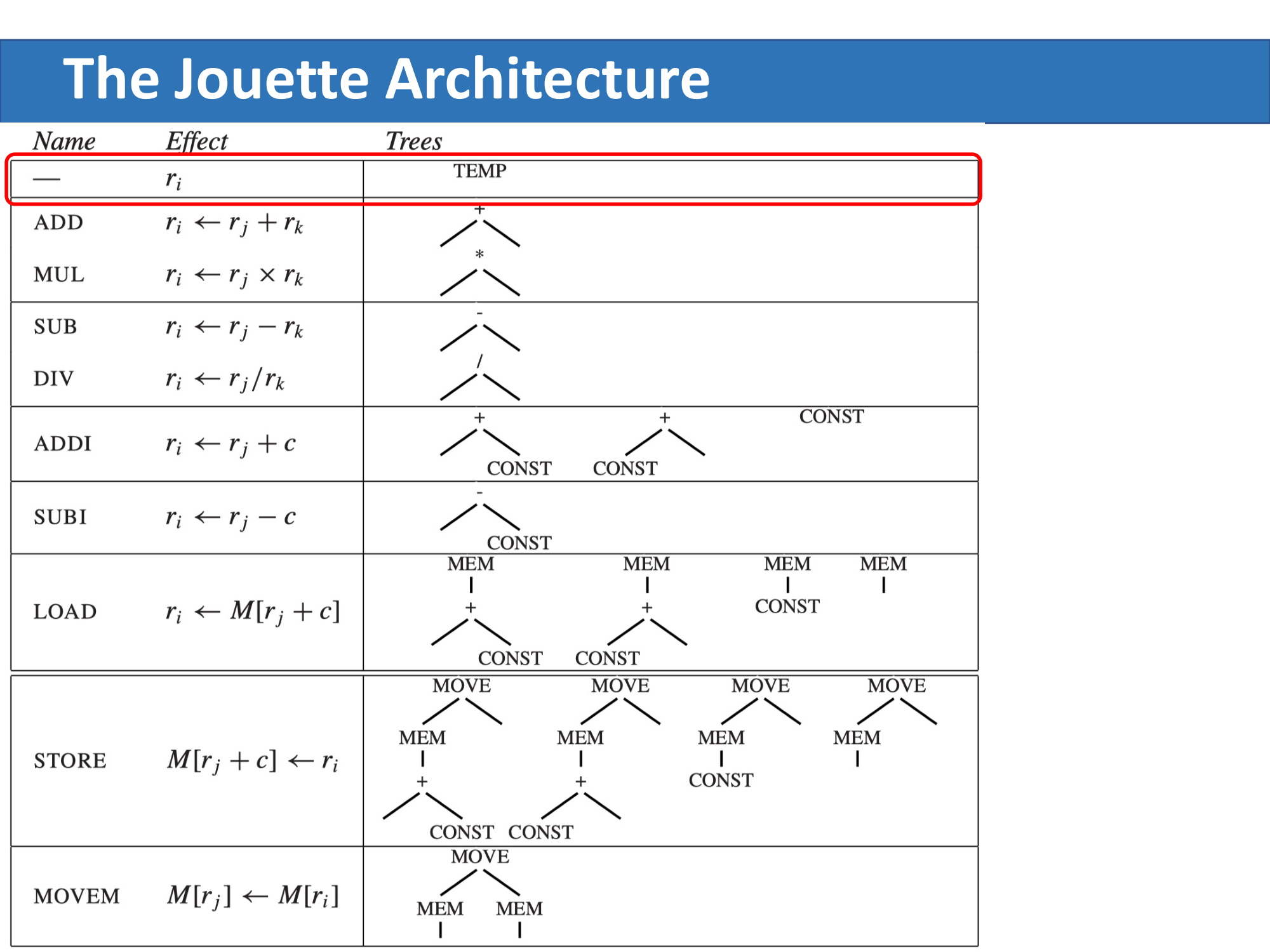

Jouette 架构

为了说明算法，教材发明了一个教学用的 RISC 指令集——Jouette。其算术与访存指令如下：

r0 恒为 0，这是 Jouette 的重要约定。很多"从零加载常数"的操作会用到它。

每条指令的右侧给出了它对应的 tree pattern。注意：

• 指令集中既有产生寄存器结果的（双线上方），也有只产生副作用不返回结果的（双方下方，如 STORE、MOVEM）；
• 某些指令对应多个 pattern，这来自交换律（如 +(e, CONST) 和 +(CONST, e)）以及 r0 的特殊性（如 LOAD r <- M[r0 + c] 只需一个 CONST 节点）。

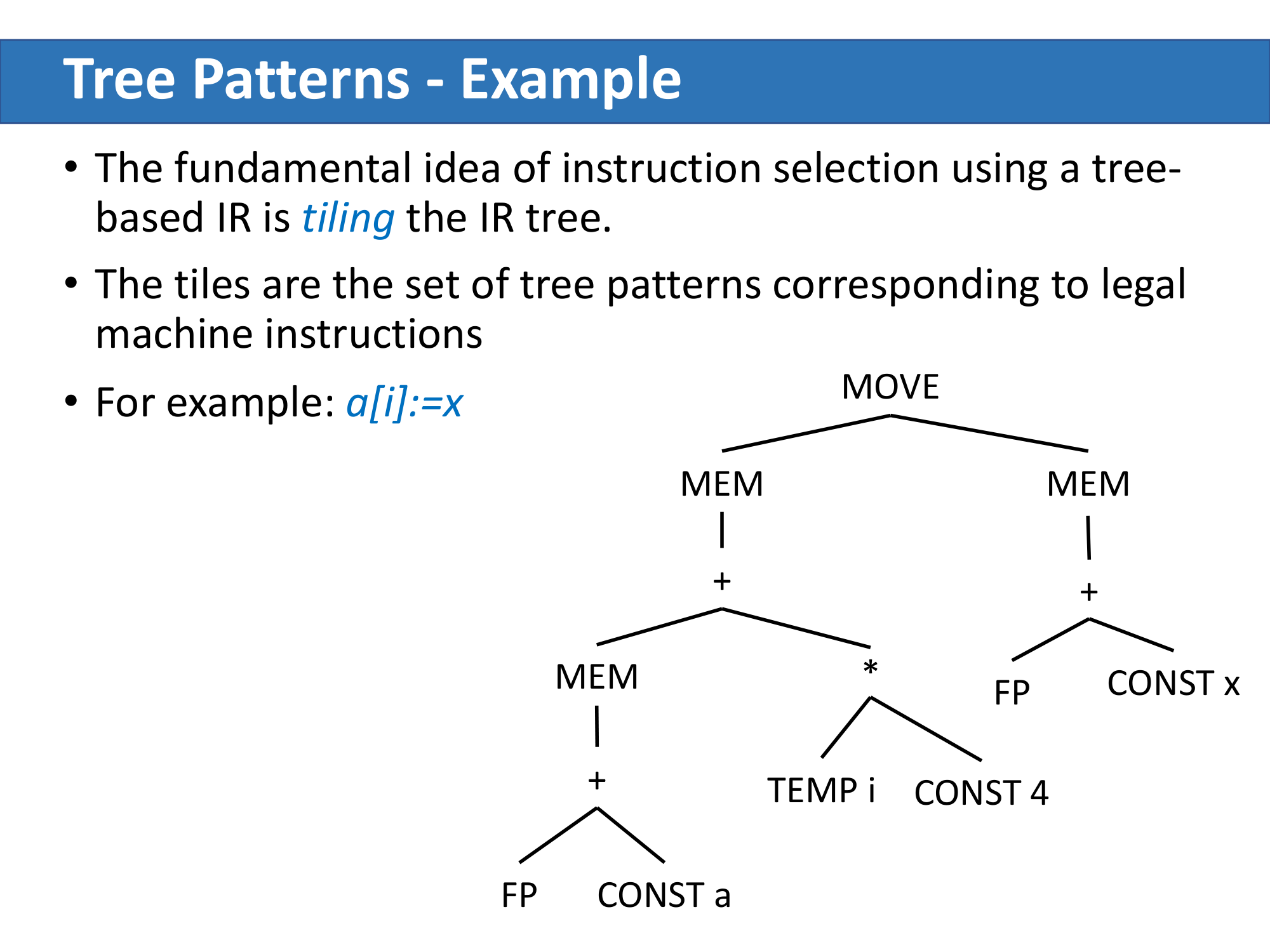

例子：a[i] := x

假设 i 是寄存器变量，a 和 x 是栈帧中的局部变量，那么 a[i] := x 对应的 IR 树为：

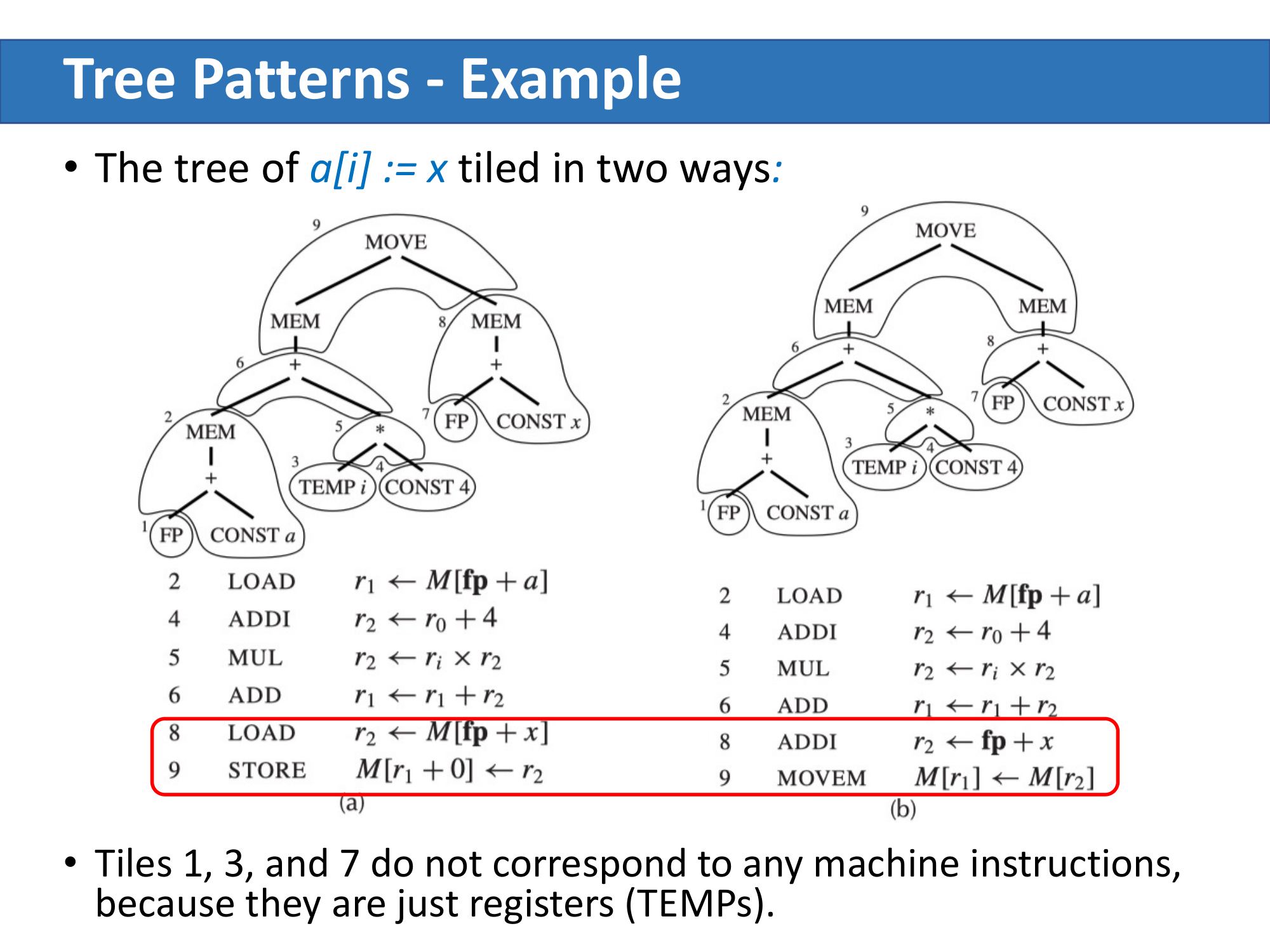

这棵树可以有多种覆盖方式。以下是两种典型的 tiling：

• (a) 用了 6 个 tile（含 STORE），生成 6 条指令（忽略 TEMP 节点对应的 0 条）；
• (b) 用了 5 个 tile + MOVEM，生成 5+m 条指令。

如果每个指令代价都是 1，那么 (a) 总代价为 6，(b) 总代价为 5+m。

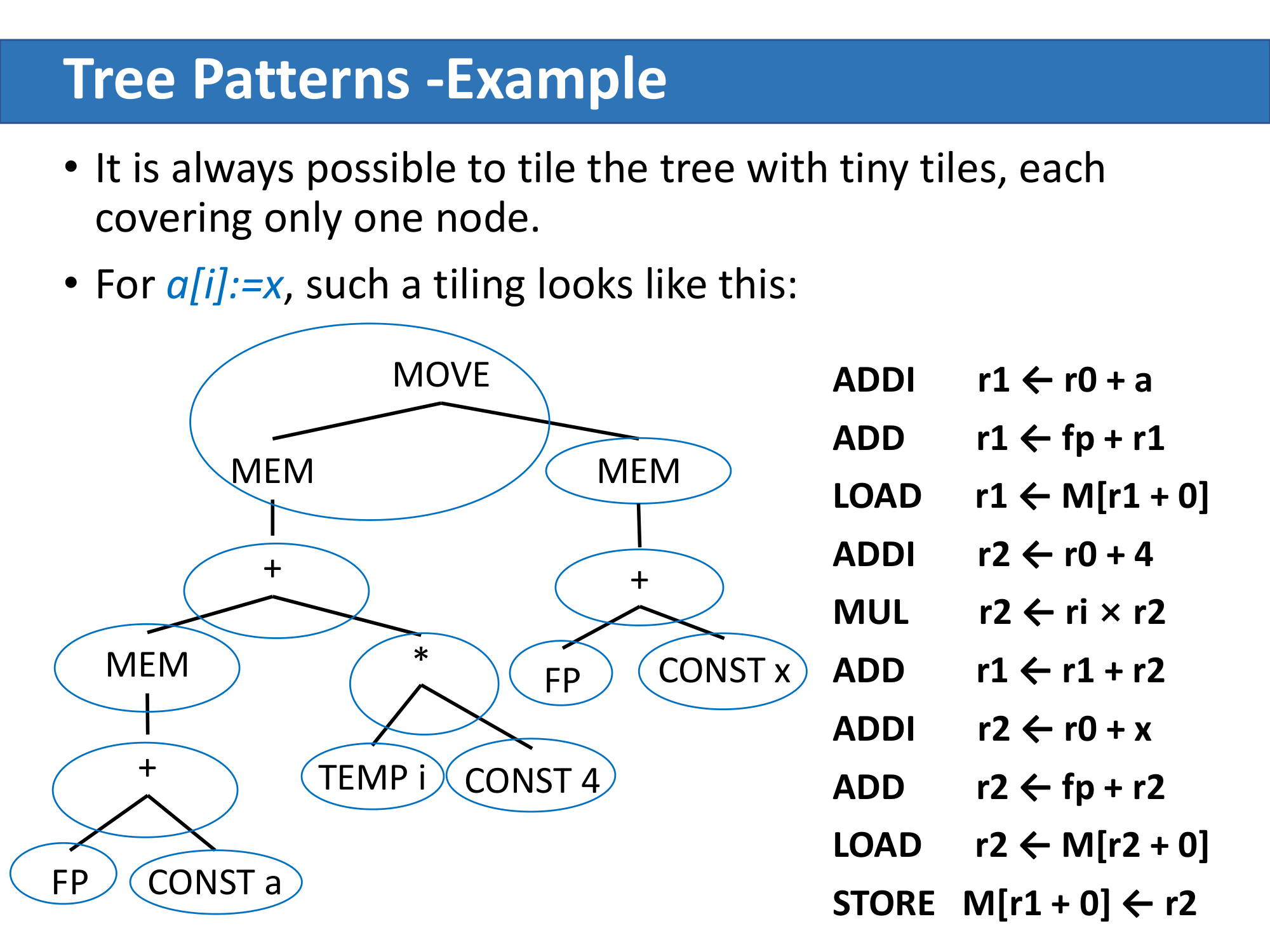

最细粒度覆盖（tiny tiles）

即使没有任何"大 tile"可用，也总可以用单节点 tile覆盖整棵树：

Jouette 的 LOAD/STORE/ADDI 都可以通过把常数设成 0 来退化成单节点模式，因此 tiny-tile baseline 总是存在的。代价是显然更高的（这张图用了约 10 条指令）。

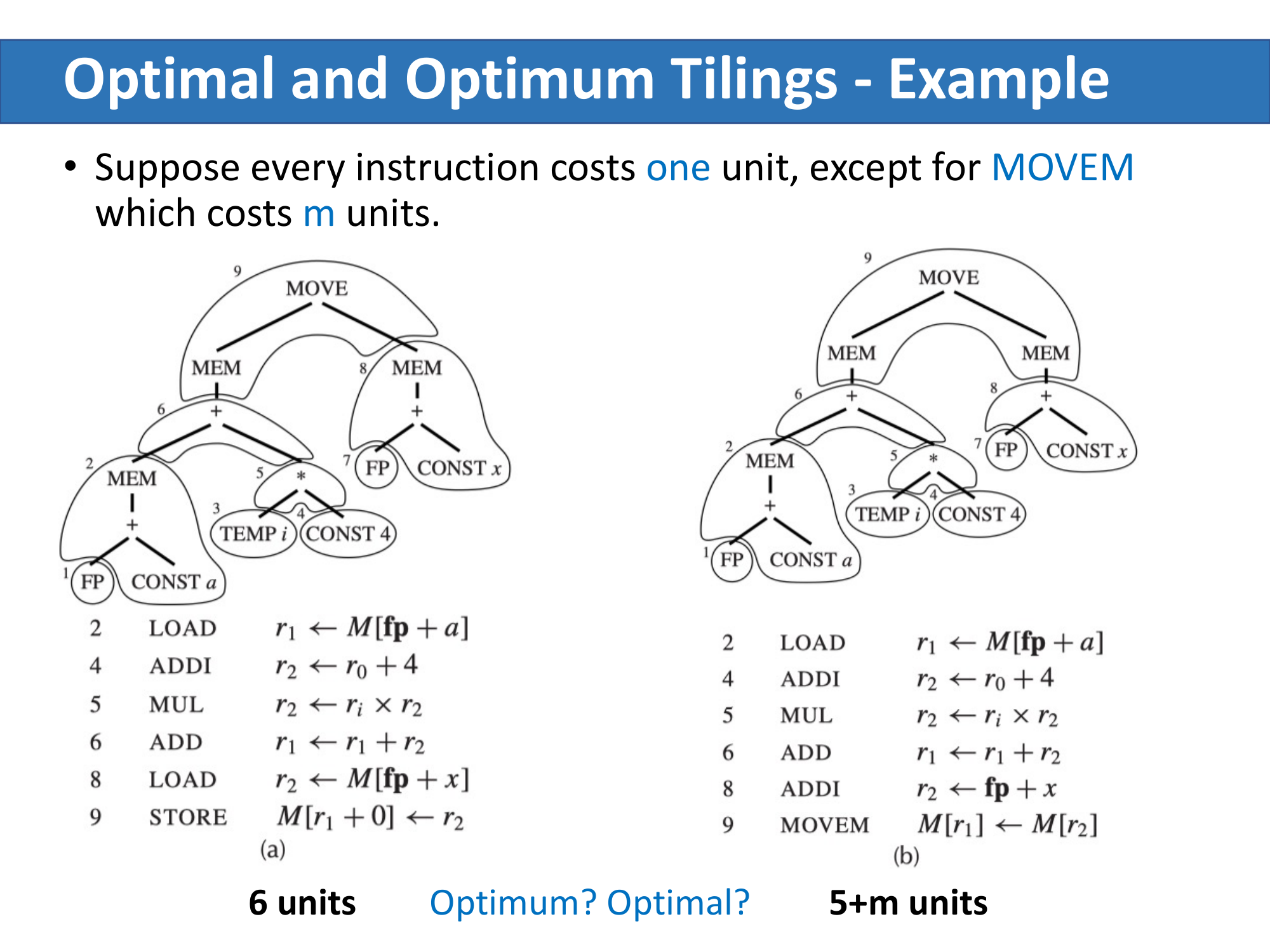

Optimal vs Optimum

假设所有指令代价为 1，只有 MOVEM 代价为 m：

• 左图代价 = 6，右图代价 = 5 + m；
• 若 m < 1，右图是 optimum；若 m > 1，左图是 optimum；若 m = 1，两者都是 optimum；
• 但两图都是 optimal——因为相邻 tile 之间没有可合并的更低代价组合。

实际编译器中，optimal tiling 往往已经足够好。对于现代 RISC（tile 小且代价均匀），optimal 和 optimum 通常没有区别。

Maximal Munch

思路

Maximal Munch 是求 optimal tiling 的贪心算法：

1. 自顶向下（top-down），从根节点开始；
2. 每次挑最大的 tile（节点数最多）去覆盖当前节点；
3. 覆盖后，对 tile 的每个 leaf 所连接的子树递归重复。

"最大"按节点数算：ADD 有 1 个节点，SUBI 有 2 个，STORE/MOVEM 有 3 个。

特点

• 生成的指令顺序与执行顺序相反：根节点先被匹配，但它的指令要依赖子树的结果，所以实际发出时子树指令在前；
• 若根处有两个同样大小的 tile 都能匹配，选择是任意的（可以任意打破平局）。

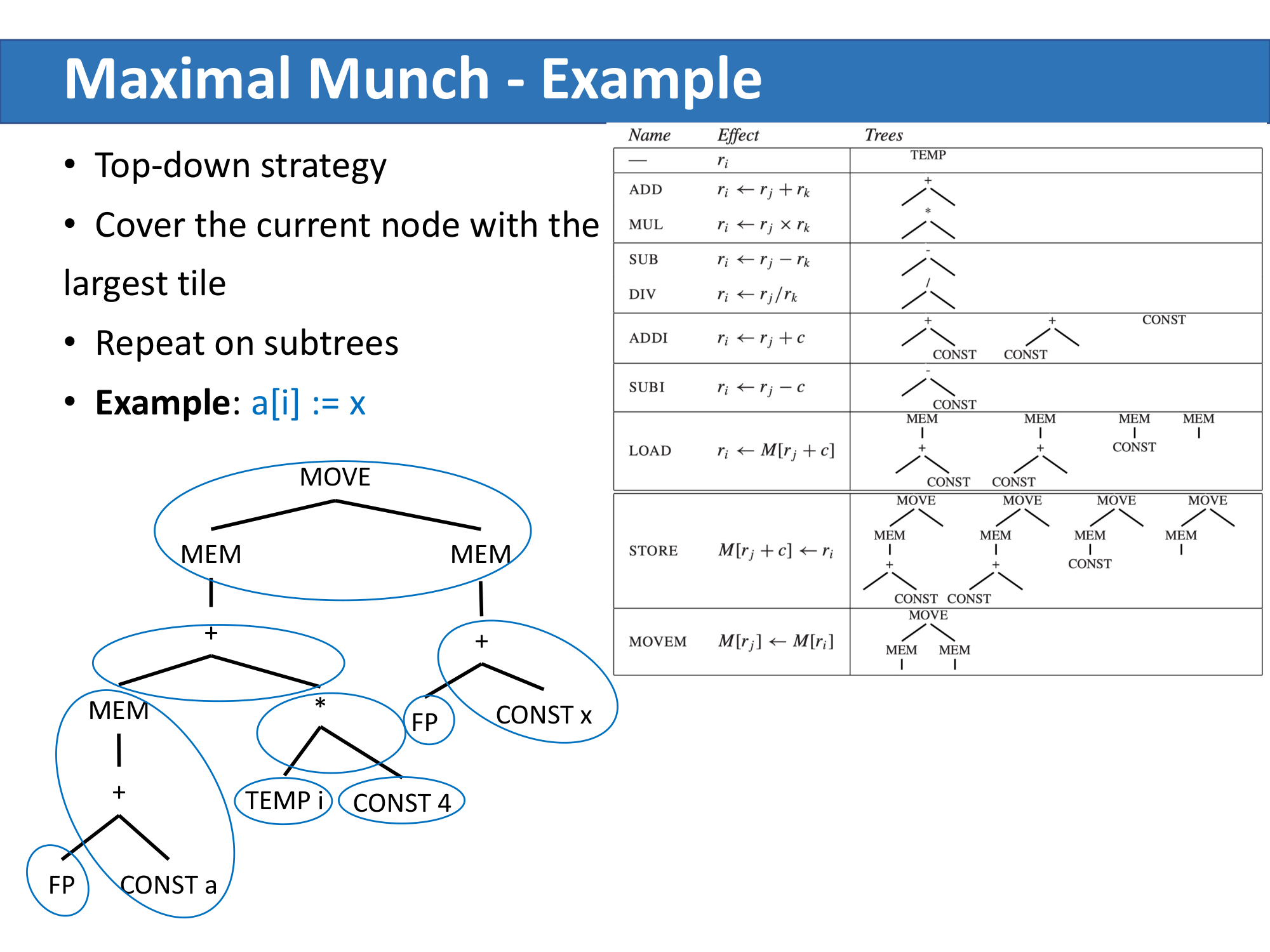

例子：a[i] := x

实现：munchStm / munchExp

Maximal Munch 在 C 中的实现很直接：写两个递归函数 munchStm（处理 statement）和 munchExp（处理 expression），每个分支对应一个 tile pattern，按 tile 大小从大到小排列。

static void munchStm(T_stm s) {
    switch(s->kind) {
    case T_MOVE: {
        T_exp dst = s->u.MOVE.dst, src = s->u.MOVE.src;
        if (dst->kind == T_MEM) {
            /* MOVE(MEM(BINOP(PLUS, e1, CONST(i))), e2) */
            if (dst->u.MEM->kind == T_BINOP
                && dst->u.MEM->u.BINOP.op == T_plus
                && dst->u.MEM->u.BINOP.right->kind == T_CONST) {
                T_exp e1 = dst->u.MEM->u.BINOP.left, e2 = src;
                munchExp(e1); munchExp(e2); emit("STORE");
            }
            /* MOVE(MEM(BINOP(PLUS, CONST(i), e1)), e2) */
            else if (dst->u.MEM->kind == T_BINOP
                     && dst->u.MEM->u.BINOP.op == T_plus
                     && dst->u.MEM->u.BINOP.left->kind == T_CONST) {
                T_exp e1 = dst->u.MEM->u.BINOP.right, e2 = src;
                munchExp(e1); munchExp(e2); emit("STORE");
            }
            /* MOVE(MEM(e1), MEM(e2)) */
            else if (src->kind == T_MEM) {
                T_exp e1 = dst->u.MEM, e2 = src->u.MEM;
                munchExp(e1); munchExp(e2); emit("MOVEM");
            }
            /* MOVE(MEM(e1), e2) */
            else {
                T_exp e1 = dst->u.MEM, e2 = src;
                munchExp(e1); munchExp(e2); emit("STORE");
            }
        }
        else if (dst->kind == T_TEMP) {
            /* MOVE(TEMP(i), e2) */
            T_exp e2 = src;
            munchExp(e2); emit("ADD");
        }
        else assert(0);
        break;
    }
    case T_JUMP: ...
    case T_CJUMP: ...
    ...
    }
}

MEM(BINOP(PLUS, e1, CONST(i)))  =>  munchExp(e1); emit("LOAD");
MEM(BINOP(PLUS, CONST(i), e1))  =>  munchExp(e1); emit("LOAD");
MEM(CONST(i))                   =>  emit("LOAD");
MEM(e1)                         =>  munchExp(e1); emit("LOAD");
BINOP(PLUS, e1, CONST(i))       =>  munchExp(e1); emit("ADDI");
BINOP(PLUS, CONST(i), e1)       =>  munchExp(e1); emit("ADDI");
BINOP(PLUS, e1, e2)             =>  munchExp(e1); munchExp(e2); emit("ADD");
TEMP(t)                         =>  {}  /* 无需指令 */

只要每种 Tree 节点类型至少存在一个单节点 tile，Maximal Munch 就不会卡住。

Dynamic Programming

Maximal Munch 只求 optimal，不一定求 optimum。Dynamic Programming（DP）可以求出最优覆盖。

思路

DP 是自底向上（bottom-up）的：

1. 先递归计算每个子节点的最优代价；
2. 对当前节点 n，枚举所有能匹配 n 的 tile；
3. 对 tile t（代价 c_t），其 leaves 连接若干子树 s_i，这些子树的最优代价 f(s_i) 已经算好；
4. 该 tile 的总代价 = c_t + Σ f(s_i)；
5. 选总代价最小的 tile，记录 f(n) = min(c_t + Σ f(s_i))。

公式化：

例子：MEM(+(CONST 1, CONST 2))

标注 (cost, pattern#) 表示该节点的最小代价和选用的 pattern 编号：

• CONST 1：只有 ADDI pattern 匹配，代价 1 → (1, 8)
• CONST 2：同理 → (1, 8)
• + 节点：多个 pattern 匹配
  • ADD：代价 1 + 1 + 1 = 3
  • ADDI（左 CONST）：代价 1 + 1 = 2
  • ADDI（右 CONST）：代价 1 + 1 = 2
  • 最小代价 = 2 → (2, 6) 或 (2, 7)
• MEM 节点：
  • LOAD(MEM(e1))：代价 1 + 2 = 3
  • LOAD(MEM(+(e1, CONST)))：代价 1 + 1 = 2
  • 最小代价 = 2 → (2, 10) 或 (2, 11)

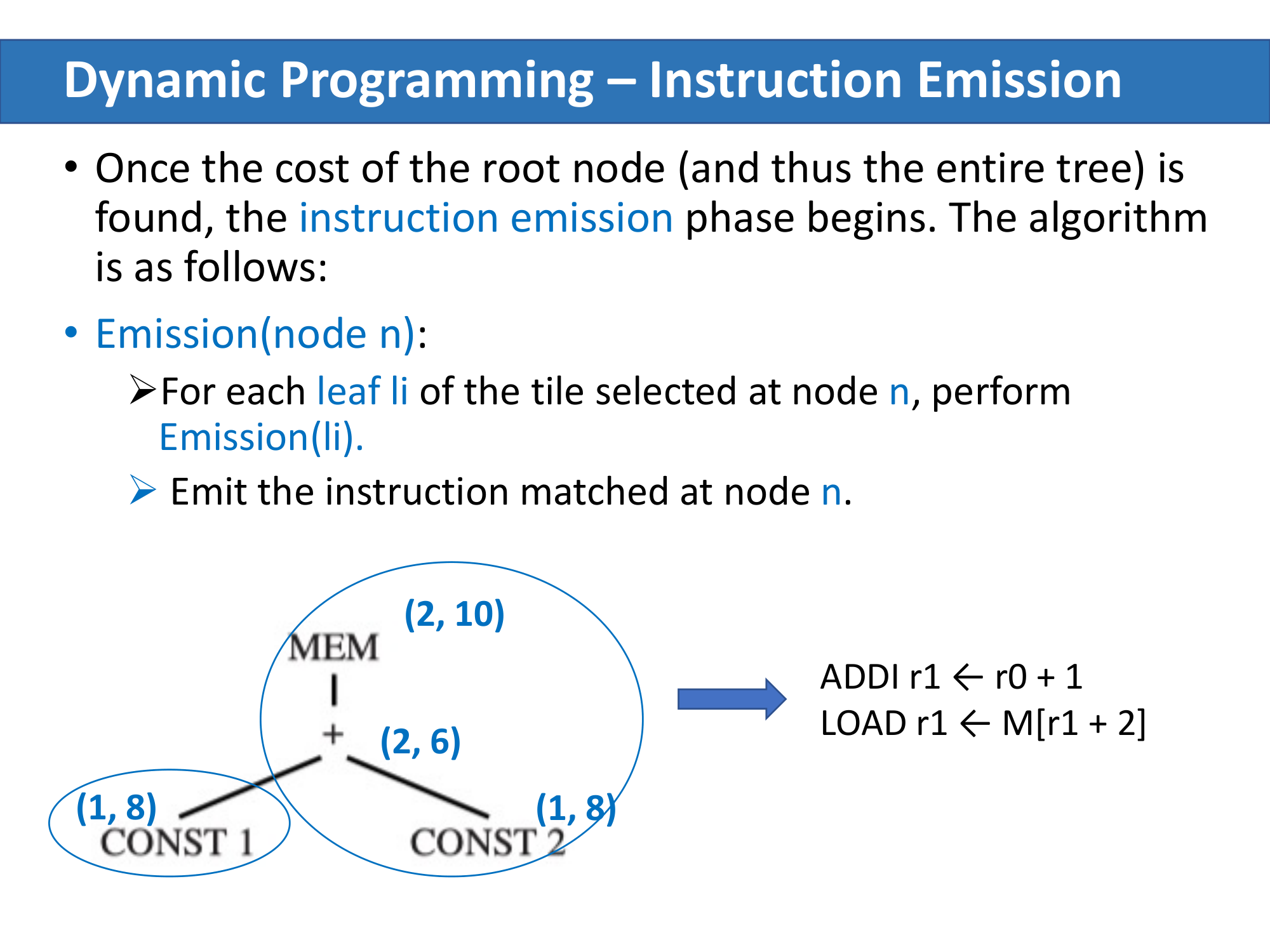

Emission 阶段

代价算完后，从根节点开始做 Emission：

Emission(n):
    for each leaf li of the tile selected at n:
        Emission(li)
    emit the instruction matched at n

注意：Emission 不递归到 n 的所有 children，而是只递归到所选 tile 的 leaves。上例中根 MEM 选了 MEM(+(e1, CONST)) 这个 tile，所以 + 节点本身不是 leaf，不需要为它单独 emit 指令。最终输出：

ADDI r1 <- r0 + 1
LOAD r1 <- M[r1 + 2]

复杂度

设：

• N：IR 树的节点数
• K：平均每个 tile 覆盖的非叶节点数
• K'：在某个子树根节点处，为了判断有哪些 tile 能匹配，最多需要检查的节点数
• T'：平均每个树节点能匹配上的 tile 数量

Maximal Munch：O((K' + T') · N / K)

Maximal Munch 是贪心、自顶向下的：每次选一个 tile 覆盖当前节点后，跳到该 tile 的 leaves 继续递归。

它不是每个 IR 节点都做匹配，而是每选中一个 tile，平均覆盖 K 个非叶节点。整棵树有 $N$ 个节点，大约只需要选 $\frac{N}{K}$ 个 tile。

对于每一个被选中的位置，需要做两件事：

1. 检查哪些 tile 能匹配：在当前子树根节点，最多要看 $K'$ 个节点才能判断匹配 → 成本 $\approx K'$
2. 从匹配的 tile 里选一个最大的：平均有 $T'$ 个 tile 能匹配，需要比较这些候选 → 成本 $\approx T'$

因此每次匹配的成本约为 $K' + T'$，总共执行 $\frac{N}{K}$ 次：

Dynamic Programming：O((K' + T') · N)

DP 是自底向上的：对 IR 树中的每一个节点，都计算"以这个节点为根的子树，最优 tile 选择是什么"。

整棵树有 $N$ 个节点，因此要做 $N$ 次匹配。对于每个节点，同样需要：

1. 检查 tile 是否匹配：最多检查 $K'$ 个节点 → 成本 $\approx K'$
2. 处理匹配上的候选 tile：平均有 $T'$ 个匹配 tile，需要计算代价并选最小者 → 成本 $\approx T'$

每个节点成本 $K' + T'$，共 $N$ 个节点：

Tree Grammar（树文法）

对于更复杂的机器（多个寄存器类、多种寻址模式），DP 需要进一步推广。

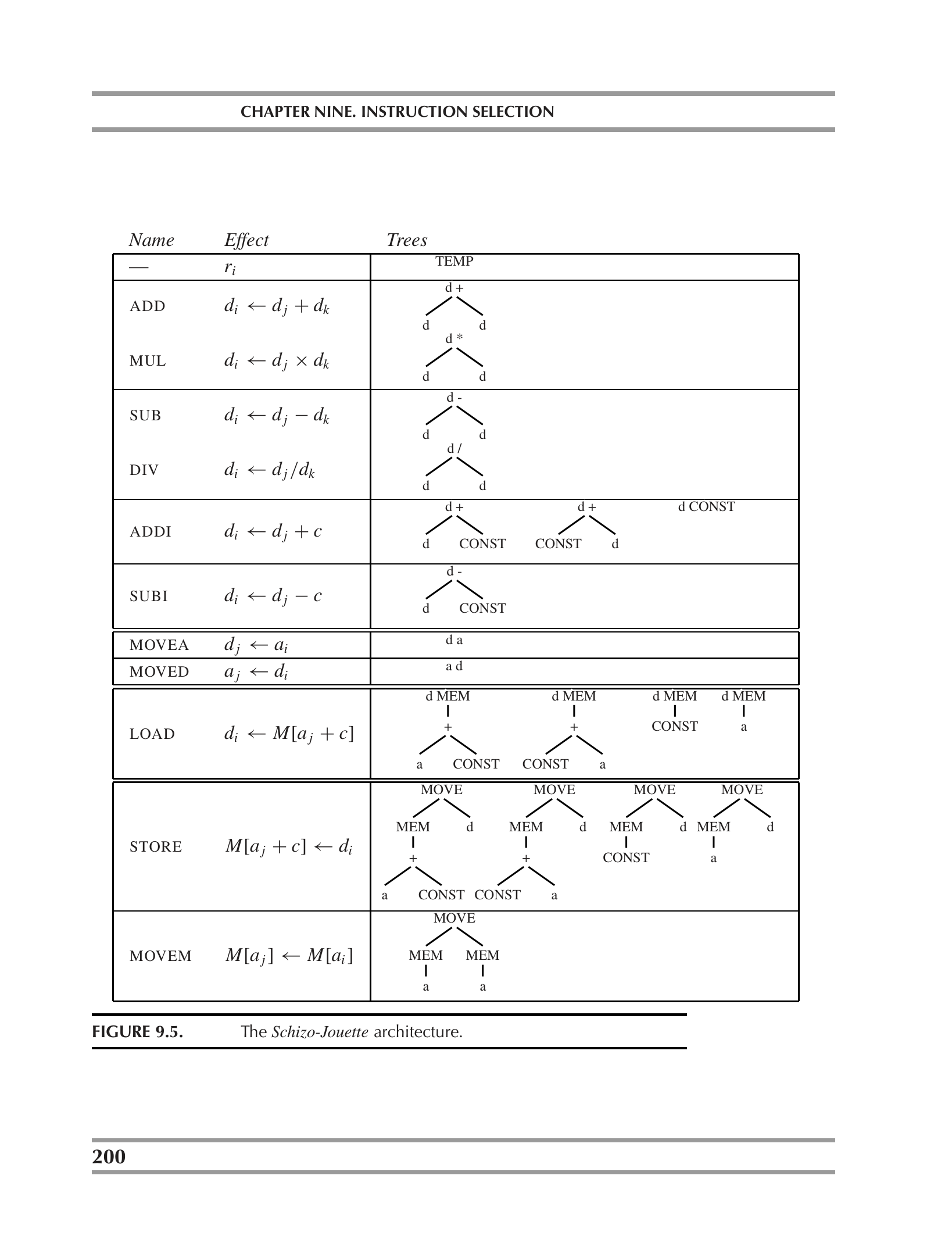

Schizo-Jouette：双寄存器类

假设一个"精神分裂版"Jouette，有两类寄存器：

• a 寄存器：专用于地址计算
• d 寄存器：专用于数据计算

每个 tile 的根和 leaves 都要标上 a 或 d：

• LOAD 从 a 类寄存器做地址寻址，结果放入 d 类；
• MOVEA 把 a 的值传进 d；
• MOVED 把 d 的值传进 a。

用 CFG 描述 tile

这种约束可以用上下文无关文法表达。非终结符用 s（语句）、a（地址寄存器表达式）、d（数据寄存器表达式）：

d → MEM(+(a, CONST))
d → MEM(+(CONST, a))
d → MEM(CONST)
d → MEM(a)
d → a
a → d

文法本身高度歧义：同一棵树有多种 parse（对应多种指令序列）。第 3 章的语法分析技术在这里不太适用，因为：

• 歧义是固有的——同一棵树确实可以由多条指令序列实现；
• 目标是找最小代价的 parse，而不是唯一的 parse。

DP 的推广

DP 的推广很直接：每个节点不再只算一个最小代价，而是为每个非终结符各算一组最小代价。例如：

• f_a(n)：以 n 为根、匹配成 a 类寄存器的最小代价
• f_d(n)：以 n 为根、匹配成 d 类寄存器的最小代价

递推时，tile 的每个 leaf 根据其在文法中的非终结符类型，去取对应的代价。

代码生成器生成器

直接手写推广的 DP 算法在 C 中会很冗长。因此出现了若干工具：

• Twig（Aho et al., 1989）：基于 DP 的自动代码生成器；
• BURG（Fraser et al., 1992）：将 DP 从编译时移到编译器构造时，生成更快；
• 更早的 Cattell（1980）首次提出用 tree pattern 描述指令集并配合 Maximal Munch。

对于 RISC 机器，tile 小、非终结符少，这些工具可能有点"杀鸡用牛刀"。手工写 munchStm/munchExp 更常见。

CISC 机器

现代 RISC 机器的七项典型特征：

1. 32 个寄存器；
2. 整数/指针寄存器只有一类；
3. 算术运算只能在寄存器之间做；
4. 三地址指令：r1 ← r2 ⊕ r3；
5. load/store 只有 M[reg + const] 一种寻址模式；
6. 每条指令定长 32 位；
7. 每条指令只产生一个结果或一个副作用。

CISC 机器（如 Intel x86）正好相反，有七项典型"问题"：

问题与对策

这些对策高度依赖寄存器分配器：它负责消除多余的 move，也决定哪些 TEMP 应该 spill 到内存。因此 CISC 上的指令选择常和寄存器分配紧密交互。

Tiger 编译器的指令选择

Tiger 编译器把指令选择拆成两步：先不管真实寄存器，只生成抽象汇编指令（AS_instr），然后再做寄存器分配。

AS_instr 三种指令

/* assem.h */
typedef struct {
    enum { I_OPER, I_LABEL, I_MOVE } kind;
    union {
        struct { string assem; Temp_tempList dst, src; AS_targets jumps; } OPER;
        struct { string assem; Temp_label label; } LABEL;
        struct { string assem; Temp_tempList dst, src; } MOVE;
    } u;
} *AS_instr;

assem 字符串中使用占位符：

• 's0, 's1, ...：源寄存器（由 src 列表提供）
• 'd0, 'd1, ...：目的寄存器（由 dst 列表提供）
• 'j0, 'j1, ...：跳转目标（由 jumps 提供）

munchExp：表达式翻译

static Temp_temp munchExp(T_exp e) {
    switch(e) {
    case MEM(BINOP(PLUS, e1, CONST(i))): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("LOAD 'd0 <- M['s0+" + i + "]\n",
                     L(r, NULL), L(munchExp(e1), NULL), NULL));
        return r; }
    case MEM(BINOP(PLUS, CONST(i), e1)): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("LOAD 'd0 <- M['s0+" + i + "]\n",
                     L(r, NULL), L(munchExp(e1), NULL), NULL));
        return r; }
    case MEM(CONST(i)): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("LOAD 'd0 <- M[r0+" + i + "]\n",
                     L(r, NULL), NULL, NULL));
        return r; }
    case MEM(e1): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("LOAD 'd0 <- M['s0+0]\n",
                     L(r, NULL), L(munchExp(e1), NULL), NULL));
        return r; }
    case BINOP(PLUS, e1, CONST(i)): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("ADDI 'd0 <- 's0+" + i + "\n",
                     L(r, NULL), L(munchExp(e1), NULL), NULL));
        return r; }
    case BINOP(PLUS, CONST(i), e1): { ... }
    case CONST(i): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("ADDI 'd0 <- r0+" + i + "\n",
                     L(r, NULL), NULL, NULL));
        return r; }
    case BINOP(PLUS, e1, e2): {
        Temp_temp r = Temp_newtemp();
        emit(AS_Oper("ADD 'd0 <- 's0+'s1\n",
                     L(r, NULL),
                     L(munchExp(e1), L(munchExp(e2), NULL)),
                     NULL));
        return r; }
    case TEMP(t):
        return t;
    ...
    }
}

munchStm：语句翻译

static void munchStm(T_stm s) {
    switch(s) {
    case MOVE(MEM(BINOP(PLUS, e1, CONST(i))), e2):
        emit(AS_Oper("STORE M['s0+" + i + "] <- 's1\n",
                     NULL,
                     L(munchExp(e1), L(munchExp(e2), NULL)),
                     NULL));
        break;
    case MOVE(MEM(BINOP(PLUS, CONST(i), e1)), e2):
        emit(AS_Oper("STORE M['s0+" + i + "] <- 's1\n",
                     NULL,
                     L(munchExp(e1), L(munchExp(e2), NULL)),
                     NULL));
        break;
    case MOVE(MEM(e1), MEM(e2)):
        emit(AS_Oper("MOVEM M['s0] <- M['s1]\n",
                     NULL,
                     L(munchExp(e1), L(munchExp(e2), NULL)),
                     NULL));
        break;
    case MOVE(MEM(e1), e2):
        emit(AS_Oper("STORE M['s0] <- 's1\n",
                     NULL,
                     L(munchExp(e1), L(munchExp(e2), NULL)),
                     NULL));
        break;
    case MOVE(TEMP(i), e2):
        emit(AS_Move("ADD 'd0 <- 's0 + r0\n",
                     i, munchExp(e2)));
        break;
    case LABEL(lab):
        emit(AS_Label(Temp_labelstring(lab) + ":\n", lab));
        break;
    ...
    }
}

emit 与 codegen 入口

static AS_instrList iList = NULL, last = NULL;

static void emit(AS_instr inst) {
    if (last != NULL)
        last = last->tail = AS_InstrList(inst, NULL);
    else
        last = iList = AS_InstrList(inst, NULL);
}

AS_instrList F_codegen(F_frame f, T_stmList stmList) {
    AS_instrList list;
    T_stmList sl;
    /* miscellaneous initializations */
    for (sl = stmList; sl; sl = sl->tail)
        munchStm(sl->head);
    list = iList; iList = last = NULL;
    return list;
}

过程调用

过程调用 EXP(CALL(f, args)) 或函数调用 MOVE(TEMP t, CALL(f, args)) 的匹配：

case EXP(CALL(e, args)): {
    Temp_temp r = munchExp(e);
    Temp_tempList l = munchArgs(0, args);
    emit(AS_Oper("CALL 's0\n",
                 calldefs,           /* 被调用破坏的寄存器 */
                 L(r, l),            /* 被调用的函数地址 + 所有参数 */
                 NULL));
}

• munchArgs(i, args)：把第 i 个及之后的参数放到正确的位置（ outgoing 参数寄存器或栈），返回所有被传递的 temporaries 列表；
• calldefs：被 CALL 指令破坏的寄存器列表（caller-save、返回值寄存器、返回地址寄存器等）。这些要列为 dst，以便后续 liveness analysis 知道它们的值在这里被改写。

无帧指针的情况

有些机器不用专门的帧指针（FP），而是让"虚拟 FP"始终等于 SP + frame_size。这样省一条 copy 指令，也多出一个可用寄存器。

Translate 阶段生成的树仍然引用 FP，codegen 需要把 FP + k 替换成 SP + k + fs。但 fs（帧大小）在寄存器分配之前还不知道。解决方案是让 codegen 输出类似 sp+L14_framesize 的符号，由 F_procEntryExit3 生成的过程序言中定义这个汇编常量。
