Chapter 10: Liveness Analysis

chap9 把 IR 树翻译成了抽象汇编——其中每条指令的源/目的都用 Temp_temp（伪寄存器）表示。但真实机器的物理寄存器只有 8/16/32 个，远少于程序中可能产生的伪寄存器数。chap10–11 要做的就是寄存器分配：决定哪些 temp 共享一个物理寄存器，剩下放不下的就 spill 到内存。

flowchart LR
    A["Chapter 9\nAbstract Assembly\n含 Temp_temp"] --> B["Chapter 10\nLiveness Analysis"]
    B --> C["Interference Graph"]
    C --> D["Chapter 11\nGraph Coloring\nRegister Allocation"]
    D --> E["Real Assembly"]

判断两个 temp 能否共用一个寄存器的依据是它们的生命期是否重叠——这正是 liveness analysis 要回答的问题。

A variable is live if it holds a value that may be needed in the future.

控制流图（Control-Flow Graph）

Liveness 是一种 dataflow 问题：每个变量的活跃信息沿着控制流的边"流动"。要做这种分析，先把指令序列建成一张控制流图：

node：一条指令（也可以是 basic block）；
edge：若指令 m 之后可能直接执行 n（fall-through 或 jump），就连一条 m → n；
succ[n]：n 的所有后继；pred[n]：n 的所有前驱。

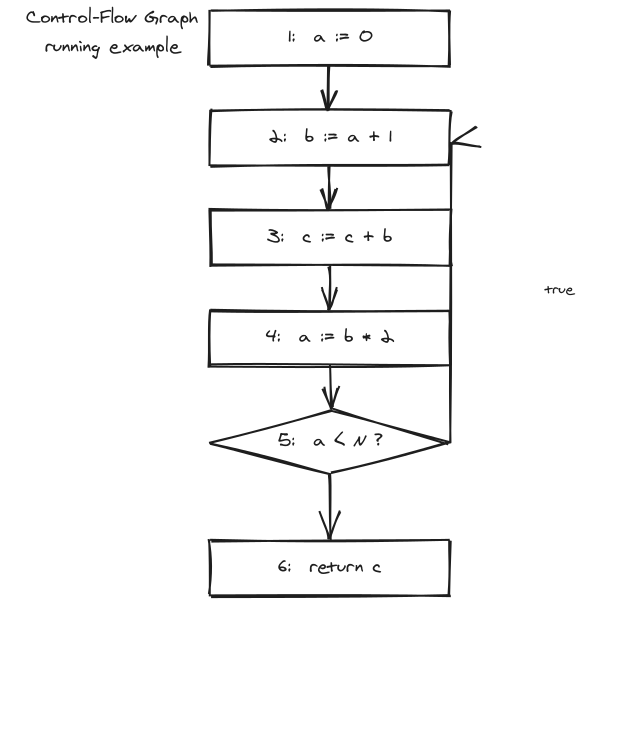

例子

教材的标准例子（Appel 10.1）：

1:  a := 0
2:  b := a + 1
3:  c := c + b
4:  a := b * 2
5:  a < N           ; 条件跳转
6:  return c

控制流图的边：1→2, 2→3, 3→4, 4→5, 5→2, 5→6。其中 5→2 是循环回边。

注意例 5 处既有 5→2 也有 5→6，所以 succ[5] = {2, 6}、pred[2] = {1, 5}。

use 与 def

每条指令对每个变量做两件事之一：

概念	说明
def	该指令写这个变量（赋值左侧、运算结果寄存器）
use	该指令读这个变量（赋值右侧、条件中、参数中）

可以把 def/use 看成节点 → 变量集合的映射，也可以看成变量 → 节点集合的映射，两种视角等价。

上面例子里：

n	use(n)	def(n)
1	∅	{a}
2	{a}	{b}
3	{b, c}	{c}
4	{b}	{a}
5	{a}	∅
6	{c}	∅

Liveness 的精确定义

变量 v 在边 e 上live，当且仅当存在一条从 e 出发到达某个 use(v) 的有向路径，且路径中没有经过 def(v)。

更具体地，对每个节点 n：

live-in：v 在 n 的某条入边上 live，记作 v ∈ in[n]；
live-out：v 在 n 的某条出边上 live，记作 v ∈ out[n]。

直观：变量在未来"可能"被读到（且在被读到之前不会被覆盖）就是 live。

Dataflow 方程

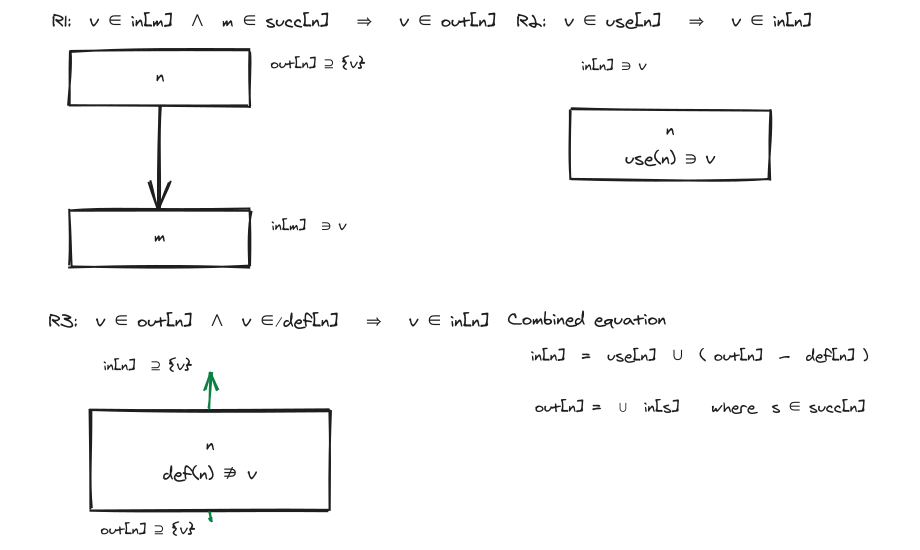

从 use/def 出发，可以推出三条规则：

规则	意义
R1：`v ∈ in[m]` 且 `m ∈ succ[n]` ⇒ `v ∈ out[n]`	后继的入活跃，向前流到当前节点的出活跃
R2：`v ∈ use[n]` ⇒ `v ∈ in[n]`	当前节点用到的变量，进入时必须 live
R3：`v ∈ out[n]` 且 `v ∉ def[n]` ⇒ `v ∈ in[n]`	出口 live 且当前节点没有重新定义它，则入口仍 live

合并三条规则得到 Liveness Dataflow Equation：

\begin{aligned} in[n] &= use[n] \;\cup\; (out[n] \setminus def[n]) \\ out[n] &= \bigcup_{s \in succ[n]} in[s] \end{aligned}

为什么不直接 out ⇒ in？

R3 多了一个 v ∉ def[n] 的条件。原因：若当前节点 n 重新定义了 v，则进入 n 之前 v 的旧值已经不重要——出口处用到的是 n 自己写下的新值。所以 def 会"切断"liveness 的回流。

迭代求解

方程是递归的（in 依赖 out，out 依赖后继的 in），不是显式公式。教科书算法是不动点迭代：

for each n:        in[n] ← ∅;  out[n] ← ∅
repeat
    for each n:
        in'[n]  ← in[n]
        out'[n] ← out[n]
        in[n]   ← use[n] ∪ (out[n] − def[n])
        out[n]  ← ⋃_{s ∈ succ[n]} in[s]
until ∀n: in'[n] = in[n] and out'[n] = out[n]

性质：

单调：每轮迭代 in[n]、out[n] 只会增大，不会缩小；
有界：每个集合都是程序中变量集合的子集，所以迭代必然终止；
终止时得到的解是最小不动点（least fixed point，下文再讲）。

计算顺序

朴素地按节点编号 1 → 6 走是顺着控制流方向的，但 liveness 是反向流动的（从 use 往回传），所以这个方向收敛慢。

教材给出的对照实验：

顺序	收敛迭代次数
正向（1 → 6，按 in/out）	7 次
反向（6 → 1，按 out/in）	3 次

经验法则：dataflow 的迭代顺序应当顺着信息流的方向走。

forward 分析（reaching definitions、available expressions）：从入口往出口；
backward 分析（liveness）：从出口往入口；从 out 算 in。

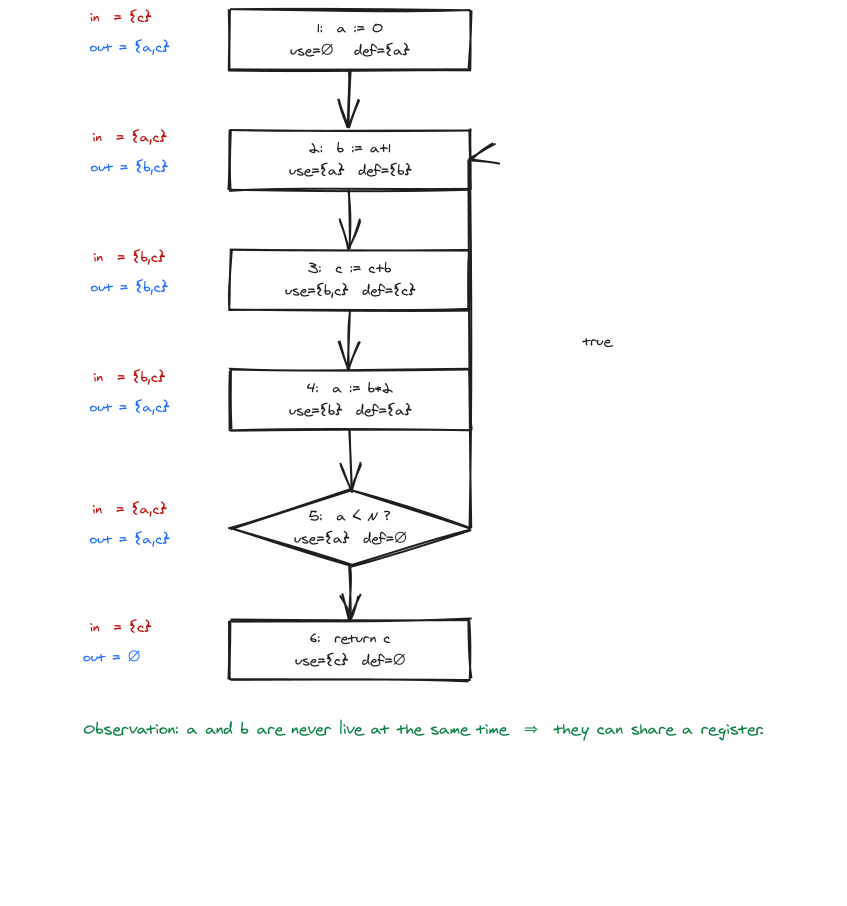

最终的 in/out 表

n   use   def    in       out
6   c     ∅      {c}      ∅
5   a     ∅      {a,c}    {a,c}
4   b     a      {b,c}    {a,c}
3   b,c   c      {b,c}    {b,c}
2   a     b      {a,c}    {b,c}
1   ∅     a      {c}      {a,c}

可以看出：a 和 b 从未同时 live（任何节点的 in/out 都不同时含 a, b），所以它们可以共用一个寄存器。这正是寄存器分配要利用的关键事实。

复杂度

设程序有 N 个节点、N 个变量（用 N 同时表示二者，便于估计上界）：

每个集合最多含 N 个元素，单次集合并/差运算 O(N)；
内层 for each n 一轮做 O(N) 个节点 × O(N) 集合操作 = O(N²)；
外层 repeat 最多迭代多少轮？所有 in[n] ∪ out[n] 总大小上界 2N²，每轮至少添加 1 个元素，所以最多 O(N²) 轮；
最坏 O(N⁴)；实际中按反向顺序计算，通常 O(N) ~ O(N²)。

集合的两种表示

表示	适用	并集成本
Bit Array	稠密（live 变量比例高）	每个集合 `N` 位、并集 `N/K` 字操作（K 是字长）
Sorted List	稀疏（每个 temp live range 短）	归并两个有序表

实际编译器中很多 temp 只活短短几条指令，因此 sorted list 通常更快。

一些工程优化

基本块合并：pred=succ=1 的节点没有分析意义，可以合并到前驱/后继，从而减小图规模。块内只需在两端维护 in/out。
One variable at a time：对单个变量做 dataflow，避免维护大集合。寄存器分配中常用——只在需要时再算某个 temp。

Least Fixed Point 与保守近似

Dataflow 方程通常有多个解。例如把所有节点的 in/out 都设为"全集"，方程仍然成立，但显然没用。

概念	说明
Least fixed point	所有解中最小的一个（被所有其它解包含）
迭代算法收敛到的就是 least fixed point	因为初值是空集，每步只加不减

为什么"least"是对的？

考虑某个解 Z，里面 b 和 c 在某节点居然不冲突，但实际程序里 b、c 会同时被读到。若把 b、c 放进同一个寄存器，结果会错。

也就是说：漏判 live（说成 dead）会导致错误编译。我们必须取最大可能 live 的近似——也就是 least fixed point 实际给出的"宁可多说一点 live"的保守解。

保守近似准则：

编译器多以为 live → 多用一个寄存器：性能稍差但正确；

编译器多以为 dead → 少用寄存器、复用错误：程序错误。

Static vs Dynamic Liveness

考虑：

1:  a = b * b           ; a >= 0
2:  c = a + b * b       ; c >= b
3:  if c >= b goto END  ; 永远成立
4:  M[x] := a           ; 永远到不了
END:

人能看出 4 永远不会执行，但 dataflow 方程做不到。

概念	定义
Dynamic liveness	存在某次实际执行从 n 到 use(v)，中间不经过 def(v)
Static liveness	在控制流图里存在一条路径（不一定真能跑到）从 n 到 use(v)，不经过 def(v)

显然 dynamic ⊆ static。Halting Problem 推论告诉我们：

不存在算法能精确判断"标号 L 在执行中是否可达"，因此也没法精确算 dynamic liveness。

所以编译器只能算 static liveness，把所有条件分支都视为两边都可能走。这就是上面"保守近似"的来源。

Interference Graph（冲突图）

Liveness 算完后，下一步是构造冲突图——这是寄存器分配（chap 11）的输入。

两个 temp a, b interfere，意为它们不能分配到同一寄存器。

冲突来源：

Live range 重叠：在某个节点 a 和 b 同时 live；
指令约束：某条指令要求结果必须放在特定物理寄存器，那个寄存器和当前在它里面的所有 live 变量都冲突（典型例子：x86 的 mul 强制使用 eax）。

表示方式

邻接矩阵：用 N × N bit 矩阵打 ×；
无向图：节点是变量，边连冲突的两端。

实际编译器两种都用：矩阵查询 O(1)、图便于遍历邻居（图染色用）。

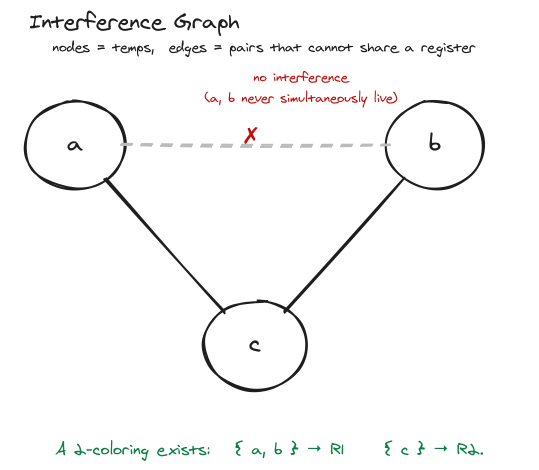

接续上面的运行例子，a-c、b-c 各自冲突，但 a-b 不冲突：

加边的规则

朴素规则：

在每个节点 n，对 def(n) 中的每个 a 和 out[n] 中的每个 b，若 a ≠ b，加一条边 (a, b)。

为什么是 out[n] 而不是 in[n]？因为 n 写下的新值要在 n 之后存活，正是和 out[n] 中的 live 变量"挤"在一起。

MOVE 指令的特殊处理

如果 n 是 t := s（纯拷贝），即便 t 和 s 的 live range 重叠，也不该给它们加冲突边。

t := s             (move)
...
x := ... s ...     (use of s)
...
y := ... t ...     (use of t)

这里 s 和 t 一直持有相同的值；如果把它们分配到同一寄存器，那条 move 就可以直接删掉（这就是寄存器分配中的 coalescing）。

修正后的加边规则：

节点类型	加边规则
非 move 指令，`def[n] = {a}`，`out[n] = {b₁, ..., bⱼ}`	加 `(a, b₁), ..., (a, bⱼ)`
MOVE 指令 `a := s`，`out[n] = {b₁, ..., bₖ}`	只对 `bᵢ ≠ s` 的 `bᵢ` 加 `(a, bᵢ)`；不加 `(a, s)`

但若之后有 t := ...（非 move）重新定义 t、且此时 s 仍 live，正常规则会自然产生 (t, s) 这条冲突边——这是合理的，因为 t 已经持有不同于 s 的新值。

零长 live range

若某个 def 之后立刻 dead（被定义但没用），仍然要让它和"那个寄存器在该指令时刻 live 的所有变量"冲突——因为指令毕竟要把结果写进那个寄存器，写入时不能踩到别人的值。

零长 live range 也参与 interference。

Tiger 编译器的实现

整体分两步：

flowchart LR
    A["AS_instrList\n抽象汇编"] --> B["FlowGraph\nFG_AssemFlowGraph()"]
    B --> C["Liveness\nLive_liveness()"]
    C --> D["Live_graph\n冲突图 + move list"]

通用图结构 `G_graph`

graph.h 提供独立于具体含义的图操作：

typedef struct G_graph_ *G_graph;
typedef struct G_node_  *G_node;

G_graph G_Graph(void);
G_node  G_Node(G_graph g, void *info);    /* info 挂载任意数据 */
void    G_addEdge(G_node from, G_node to);
void    G_rmEdge (G_node from, G_node to);

G_nodeList G_succ(G_node n);   /* 后继 */
G_nodeList G_pred(G_node n);   /* 前驱 */
G_nodeList G_adj (G_node n);   /* succ ∪ pred */
bool       G_goesTo(G_node a, G_node b);
int        G_degree(G_node n);
void      *G_nodeInfo(G_node n);

每个 G_node 可以挂 void *info。还有 G_table（Hash 表），可以把节点映射到任何附加信息（live-out 集、所属 temp 等），不用每加一种分析就改图结构。

控制流图 `FG_*`

/* flowgraph.h */
G_graph        FG_AssemFlowGraph(AS_instrList il);

Temp_tempList  FG_def(G_node n);   /* 该节点 def 的 temps */
Temp_tempList  FG_use(G_node n);   /* 该节点 use 的 temps */
bool           FG_isMove(G_node n);/* 是否 MOVE 指令（用于 coalescing）*/

FG_AssemFlowGraph 扫描 AS_instrList，把每条指令做成一个节点，根据 OPER.jumps 与 fall-through 连边；FG_def/use 直接读取 AS_instr 里的 dst/src 字段。

Liveness 模块

/* liveness.h */
struct Live_graph {
    G_graph        graph;     /* 冲突图 */
    Live_moveList  moves;     /* 候选合并的 MOVE 对 */
};

Temp_temp           Live_gtemp(G_node n);
struct Live_graph   Live_liveness(G_graph flow);

Live_liveness 的工作：

对 flow 做 dataflow 迭代，得到每个节点的 in/out（用一个 G_table 当 liveMap 存）；
为每个 temp 创建一个冲突图节点；
按上面的规则扫描每条指令、加冲突边；
收集所有 MOVE 指令对，组成 moves 列表，供 chap 11 的 coalescing 用。

static void enterLiveMap(G_table t, G_node flowNode, Temp_tempList temps) {
    G_enter(t, flowNode, temps);
}

static Temp_tempList lookupLiveMap(G_table t, G_node flowNode) {
    return (Temp_tempList) G_look(t, flowNode);
}

与 chap 9 的衔接

chap 9 的 AS_instr 已经把每条指令的 dst、src、jumps 三个字段填好了。chap 10 完全靠这三个字段就能：

建控制流图（jumps + fall-through）；
算 use/def（dst、src）；
跑 dataflow；
建冲突图。

到此就只剩 chap 11 的图染色寄存器分配。

Summary

Liveness Analysis 判断每条指令处哪些变量 live，目标是为寄存器分配提供"哪些 temp 能共享寄存器"的信息。
Dataflow Equation：in[n] = use[n] ∪ (out[n] − def[n])，out[n] = ⋃ in[s]，s 取所有后继。
不动点迭代：从空集开始，反复套方程到收敛；按反向顺序（出口到入口、out 到 in）能显著加快收敛。
保守近似：方程取 least fixed point——多说几个 live 不会出错，少说会编译错。use(v) 还区分 dynamic / static liveness，由 Halting Problem 推论决定编译器只能做 static。
Interference Graph：节点是 temp，冲突边来自"同时 live"和"指令对寄存器的强制约束"；MOVE 指令源/目的之间不加边以便 coalescing。
Tiger 实现：通用 G_graph + FG_*（控制流图）+ Live_*（liveness 与冲突图），每条 AS_instr 的 dst/src/jumps 是全部输入。
