Chapter 11: Register Allocation

chap10 算出了 interference graph（冲突图），chap11 的任务是给图染色：每个颜色对应一个物理寄存器，相邻节点不能同色。如果颜色不够（寄存器不足），就把某些变量 spill 到内存。

寄存器分配 = 图染色问题。图染色是 NP-complete 的，因此使用线性时间近似算法。

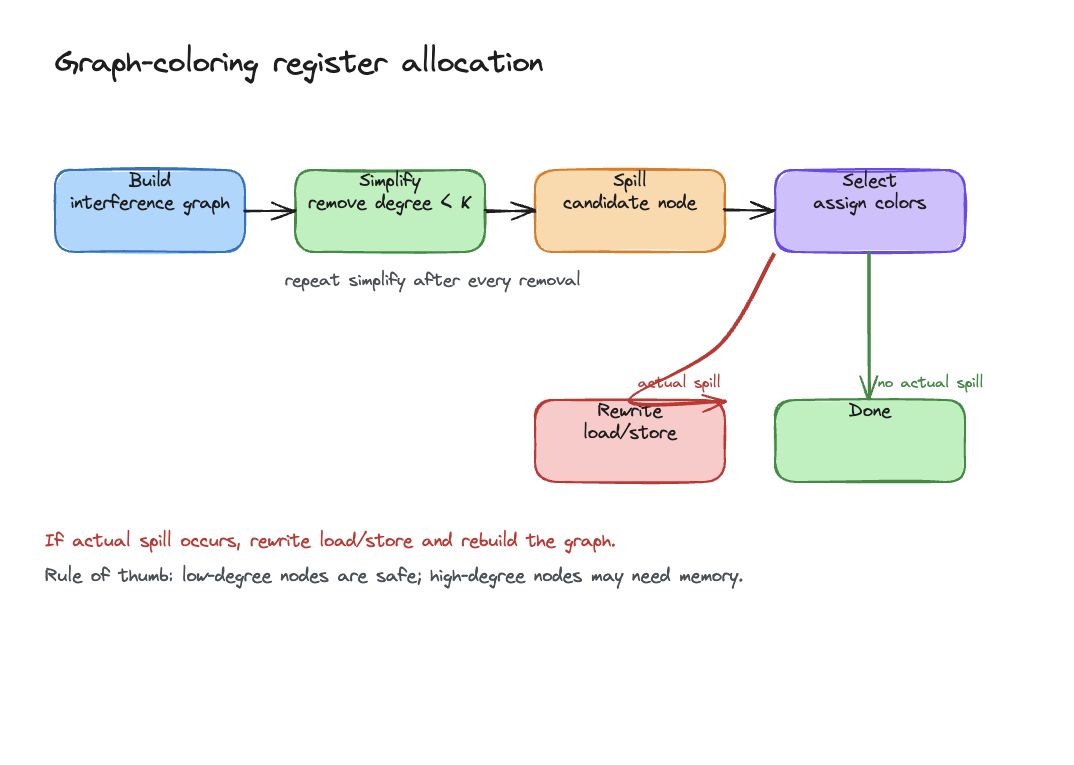

整体流程

Appel 给出的经典算法分为四个阶段：

Graph Coloring vs Linear Scan

课件还强调了另一类常见分配器：linear scan。它按 live interval 的起止顺序扫描临时变量，维护当前活跃区间集合，因此实现简单、速度快，常用于 JIT 或编译时间敏感的场景。

Coloring By Simplification

核心观察

若图 G 中存在一个节点 m，其邻居数 < K（K 为寄存器数），则 G 可 K-染色 当且仅当 G − {m} 可 K-染色。

原因：把 m 加回已染色的 G' 时，m 的邻居最多用了 K−1 种颜色，总还剩至少一种颜色可用。

这导出一个栈式（递归）算法：

1. 找到度数 < K 的节点，将其从图中移除并压栈；
2. 移除会降低其他节点的度数，可能产生新的低度节点，继续移除；
3. 直到图为空（全部入栈），或只剩度数 ≥ K 的节点。

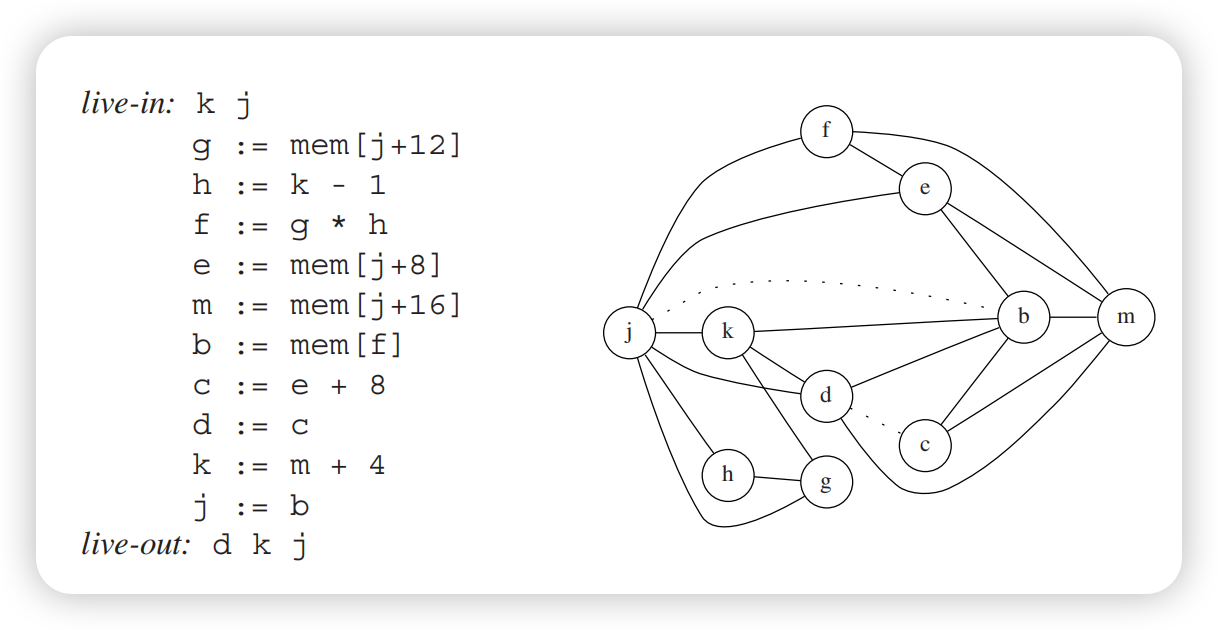

示例（K = 4）

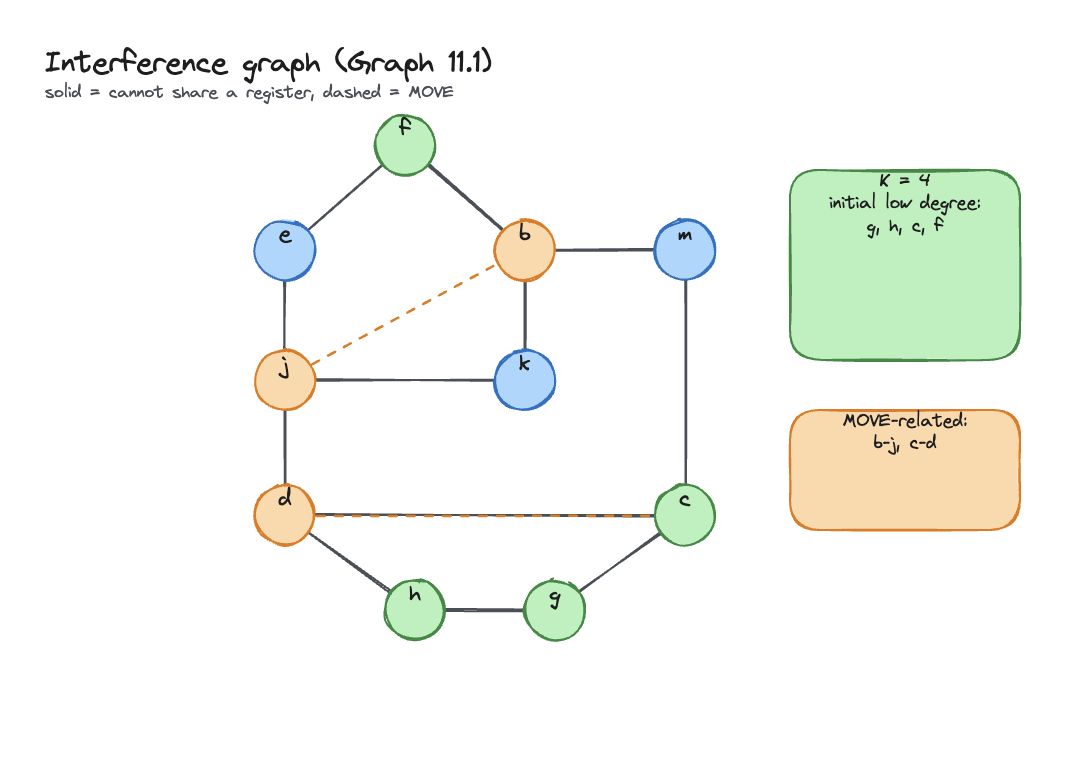

教材 Graph 11.1 的冲突图（虚线表示 MOVE 指令，不是冲突边）：

• 初始低度节点（< 4 个邻居）：g, h, c, f
• 移除 g, h 后，k 的度数降低，也变成低度节点；
• 继续移除 k, d, j, e, f, b, c, m；
• 全部入栈后，依次弹出分配颜色。

Spill 与 Optimistic Coloring

Potential Spill

当 simplify 阶段图中所有剩余节点的度数都 ≥ K 时，simplify heuristic 失效。此时必须选择一个节点作为 potential spill：

• 假设该节点被存放在内存而非寄存器；
• 乐观地认为它不再与任何其他节点冲突；
• 将其移除并压栈，继续 simplify。

Actual Spill

在 Select 阶段弹出 potential spill 节点 n 时：

• 若 n 的已着色邻居使用了 < K 种颜色 → n 可以被着色，不发生 actual spill（这就是 optimistic coloring）；
• 若 n 的邻居已用满 K 种颜色 → actual spill，n 无法获得颜色。

Start Over

若 Select 阶段出现 actual spill，需要重写程序：

• 在每次 use 前插入 fetch（从内存加载到临时寄存器）；
• 在每次 def 后插入 store（存回内存）；
• 一个 spilled temporary 变成多个生命期极短的新 temporary；
• 重新构建冲突图，再次运行 Build → Simplify → Select。

实际中通常 1~2 轮迭代 即可收敛。

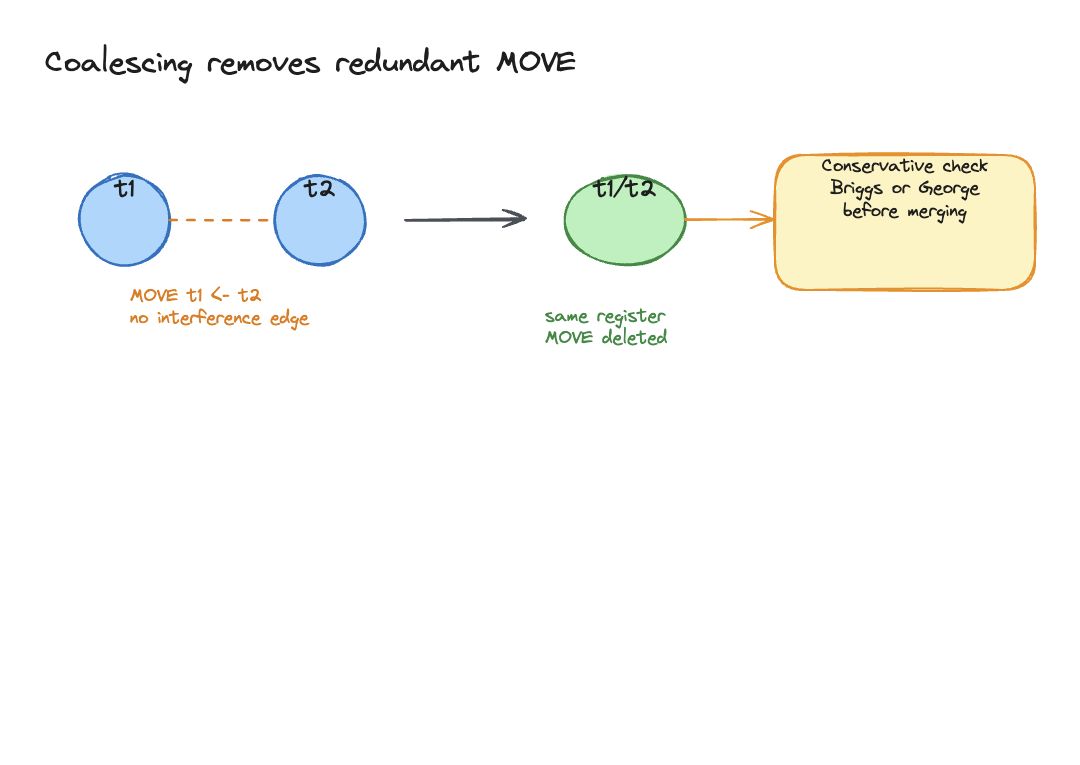

Coalescing（合并）

动机

如果 MOVE 指令的源和目的在冲突图中没有冲突边，就可以把它们合并到同一个节点，从而删除这条 MOVE。

问题：鲁莽合并可能使图不可染色

合并后的节点继承了双方所有冲突边的并集，约束更强。一个原本 K-可染色的图，合并后可能不再 K-可染色。

Conservative Coalescing（保守合并）

只进行安全的合并，即保证合并不会导致图不可染色。两种经典判据：

Briggs 判据

节点 a 和 b 可以合并，当且仅当合并后的节点 ab 的高度数邻居（degree ≥ K）少于 K 个。

理由：simplify 阶段会先移除所有低度节点，此时 ab 只与高度数邻居相邻；若高度数邻居 < K，则 simplify 可以移除 ab，因此合并不影响可染色性。

George 判据

节点 a 和 b 可以合并，当且仅当对 a 的每个邻居 t，要么 t 已经与 b 冲突，要么 t 是低度节点（degree < K）。

理由：设 S 为 a 的低度邻居集合。若不合并，simplify 可以移除 S，得到图 G₁；若合并，simplify 同样可以移除 S，得到图 G₂。G₂ 是 G₁ 的子图（ab 对应 b），因此不会更难染色。

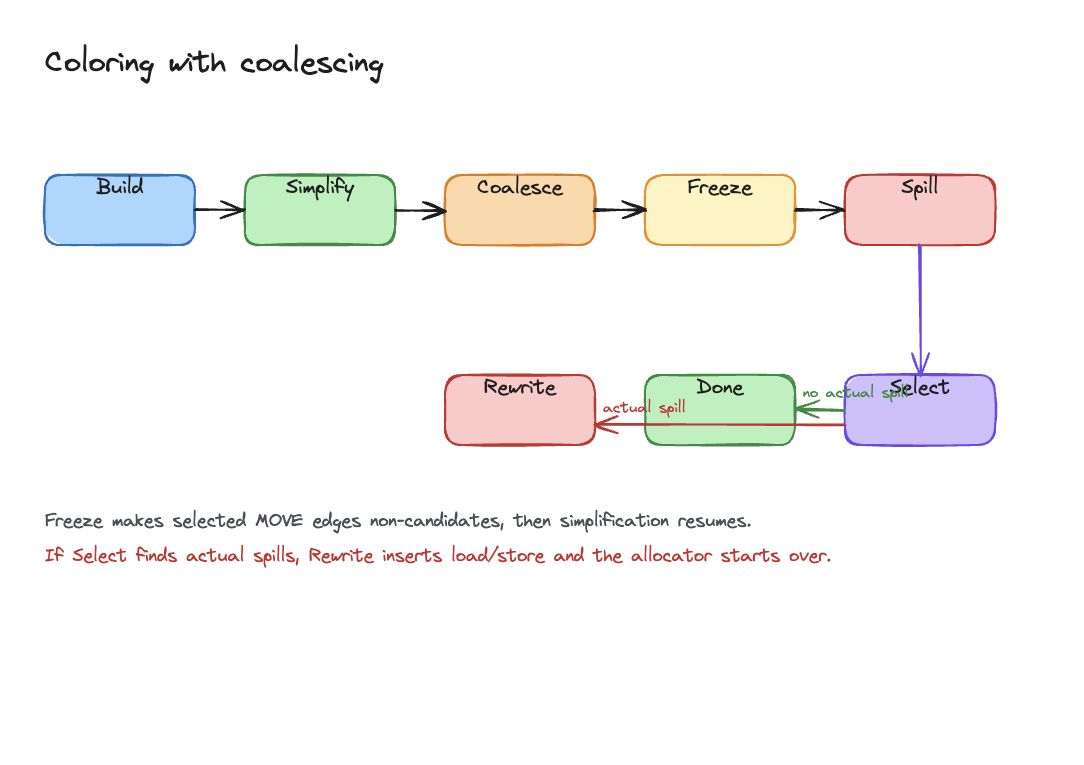

带合并的完整流程

Constrained Moves

某些 MOVE 既无法合并也无法冻结。例如图中有冲突边 (x, z)，同时有 MOVE x←y 和 MOVE y←z：

• 合并 x 和 y 后，新节点 xy 与 z 有冲突边，MOVE xy←z 无法合并；
• 这种 MOVE 称为 constrained，直接移除不再考虑。

Precolored Nodes（预着色节点）

概念

某些 temporary 永久绑定到特定物理寄存器：

• 帧指针 FP、栈指针 SP
• 参数寄存器、返回值寄存器
• caller-save / callee-save 寄存器

这些节点是 precolored，颜色已固定。

性质

• K 个寄存器对应 K 个 precolored 节点，它们互相之间全连接（彼此冲突）；
• 不能 simplify precolored 节点（颜色已固定，没有自由度）；
• 不能 spill precolored 节点（机器寄存器就是寄存器，不能放到内存）；
• 因此视为具有 无限度数。

与普通节点的交互

• 若普通节点与 precolored 节点不冲突，可以给它们分配相同颜色（复用该物理寄存器）；
• precolored 节点可与普通节点进行保守合并（使用 George 判据时，总是选非 precolored 节点作为 a 来测试）。

Temporary Copies of Machine Registers

为了缩短 precolored 节点的 live range，前端会生成 MOVE 指令把值移入/移出 precolored 寄存器：

• 若寄存器压力大，t231 会被 spill；
• 若压力小，t231 会与 r7 合并，MOVE 被删除。

Caller-Save vs Callee-Save Registers

图染色分配器天然实现这一策略：

• CALL 指令被标注为定义（def）所有 caller-save 寄存器；
• 不跨调用的变量不会与 caller-save 冲突，自然分配到 caller-save；
• 跨调用的变量 x 与所有 caller-save 冲突，也与 callee-save 的临时副本（如 t231）冲突；
• 使用 spill cost heuristic（高度数但使用次数少），t231 会先被 spill，从而释放 callee-save 寄存器给 x。

Spill Cost Heuristic

选择 spill 节点时，希望溢出对程序性能影响最小的节点。常用启发式：

其中 $u_{\mathrm{out}}(n)$ 表示循环外的 uses + defs，$u_{\mathrm{in}}(n)$ 表示循环内的 uses + defs。

• 循环内使用频繁的变量溢出代价高（会多次执行 load/store）；
• 度数高（冲突多）的变量更难着色，优先溢出；
• 使用次数少的变量溢出代价低。

实现要点

数据结构

工作列表（Work-lists）

为了快速找到可处理节点，维护四个互不相交的集合：

主循环（Main）

procedure Main()
    LivenessAnalysis()
    Build()
    MakeWorklist()
    repeat
        if simplifyWorklist ≠ {}    then Simplify()
        elseif worklistMoves ≠ {}   then Coalesce()
        elseif freezeWorklist ≠ {}  then Freeze()
        elseif spillWorklist ≠ {}   then SelectSpill()
    until all worklists empty
    AssignColors()
    if spilledNodes ≠ {} then
        RewriteProgram(spilledNodes)
        Main()          // 尾递归，重新来过

Register Allocation for Trees

图染色处理的是一般控制流图；若目标只是表达式树，寄存器分配有更精确的算法。Appel 在本章末尾给出 Sethi-Ullman 思路：

• 为每棵子树标注 need[t]：求值这棵子树至少需要多少寄存器；
• 对有两个非平凡子树的节点，先计算 need 更大的那一侧，可以减少同时 live 的中间结果；
• 若左右子树都需要的寄存器数超过 K，就在子树之间插入 store/fetch，局部处理 spill；
• 即使最终仍使用图染色，按 need 降序 emit 子树也能降低寄存器压力，减少后续 spill。

这部分的边界也很清楚：它能优雅处理 expression tree 内部的寄存器使用，但一般程序里的显式 TEMP、循环和跨基本块 live range 仍需要 chap10/chap11 的 liveness + graph coloring。

Tiger 编译器中的寄存器分配

Tiger 编译器的寄存器分配模块 color.h / color.c 实现了上述算法：

/* color.h */
struct COL_result {
    Temp_map coloring;      // temp → 寄存器名
    Temp_tempList spills;   // 实际溢出的 temp 列表
};

struct COL_result COL_color(G_graph ig,
                            Temp_map initial,
                            Temp_tempList regs);

• ig：冲突图（来自 chap10 的 Live_graph）；
• initial：precolored 节点的初始颜色映射；
• regs：可用物理寄存器列表；
• 返回值包含最终的颜色分配和溢出列表。

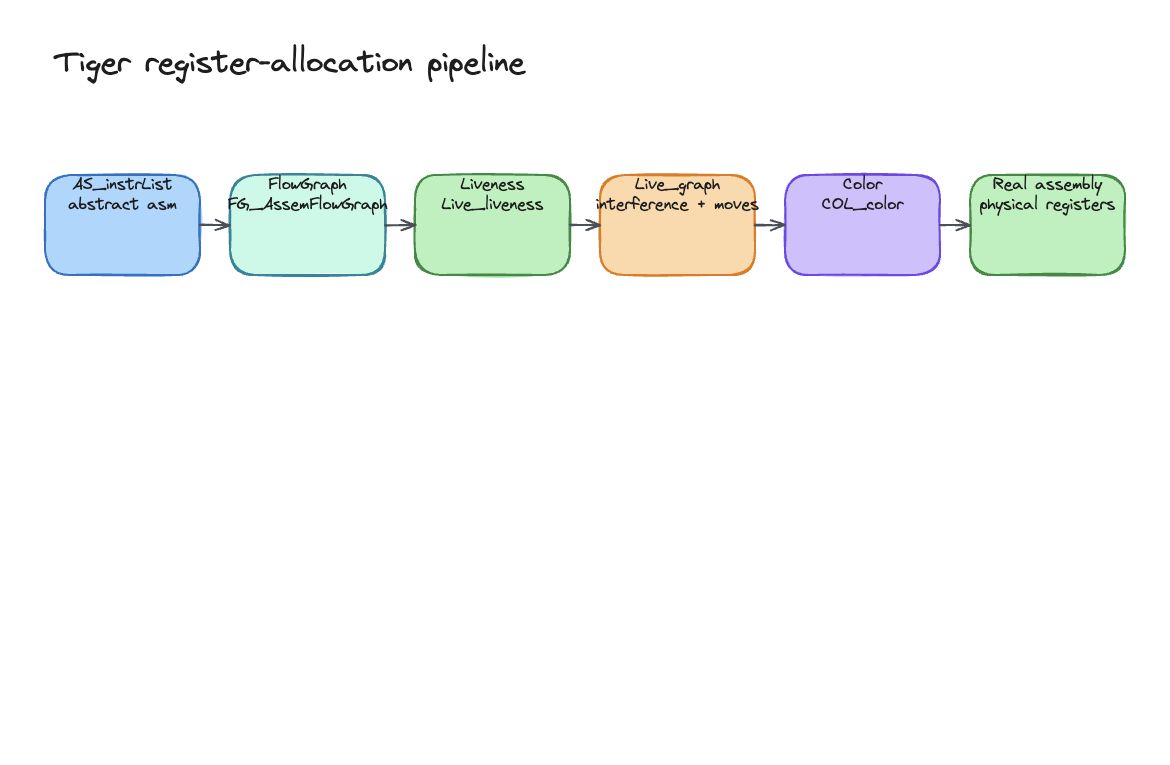

与 chap10 的衔接：
