Chapter 8: Basic Blocks and Traces

为什么需要这一章

chap7 把抽象语法翻译成了 IR 树（T_exp / T_stm），但直接拿这棵树去做指令选择会撞到几处和真实机器对不上的地方：

• CJUMP 有两个 label：CJUMP(o, e1, e2, lt, lf) 同时给出 true / false 两个目标；真实机器的条件跳转只跳其中一个分支，另一个 fall-through。
• ESEQ 锁死了求值顺序：ESEQ(s, e) 出现在表达式里以后，子树之间不能再自由换序，而公共子表达式、寄存器分配、指令调度这些优化都依赖"子表达式求值顺序可挑选"。
• CALL 出现在表达式里：所有函数共用一个返回值寄存器 TEMP(RV)。BINOP(PLUS, CALL(f, …), CALL(g, …)) 里，第二个 CALL 会把第一个 CALL 留下的 RV 覆盖掉。
• CALL 嵌在另一个 CALL 的实参里：CALL(f, [e1, CALL(g, [e2, …])])，外层 CALL 往形参寄存器塞值的过程会被内层 CALL 直接破坏。

整体思路是把 IR 树分三段变换：

flowchart LR
    A["Chapter 7\nIR Tree (with SEQ/ESEQ/CALL)"] --> B["Canonical Trees\n无 SEQ/ESEQ\nCALL 提到顶层"]
    B --> C["Basic Blocks\n块内无 LABEL/JUMP\n首 LABEL 尾 JUMP"]
    C --> D["Traces\nCJUMP 紧跟 false label"]
    D --> E["Chapter 9\nInstruction Selection"]

前一段处理 ESEQ / CALL，后两段处理 CJUMP。

三阶段变换的路线

走完三段，每条 CJUMP(cond, lt, lf) 后面就是 LABEL(lf)，可以直接翻译成"条件成立跳 lt，否则 fall-through 到 lf"。

Canonical Trees：定义

Canonical Tree 满足两条性质：

1. 树里没有 SEQ 或 ESEQ 节点；
2. 每个 CALL 节点的父亲，只能是 EXP(...) 或 MOVE(TEMP t, ...)。

性质 1 让整棵 canonical tree 最多只剩一个语句节点（根），其它都是不含 ESEQ 的表达式节点。再加性质 2，CALL 的孩子不可能再是 CALL，单棵 canonical tree 内也最多只能有一个 CALL（因为 EXP(...) 和 MOVE(TEMP t, ...) 各自只能放一个 CALL）。

所以函数体最终就是一串 canonical tree：每棵要么是不含 CALL 的简单语句，要么是以 CALL 收尾的 EXP(CALL …) / MOVE(TEMP t, CALL …)。

要做到这一步，得依次处理三件事：

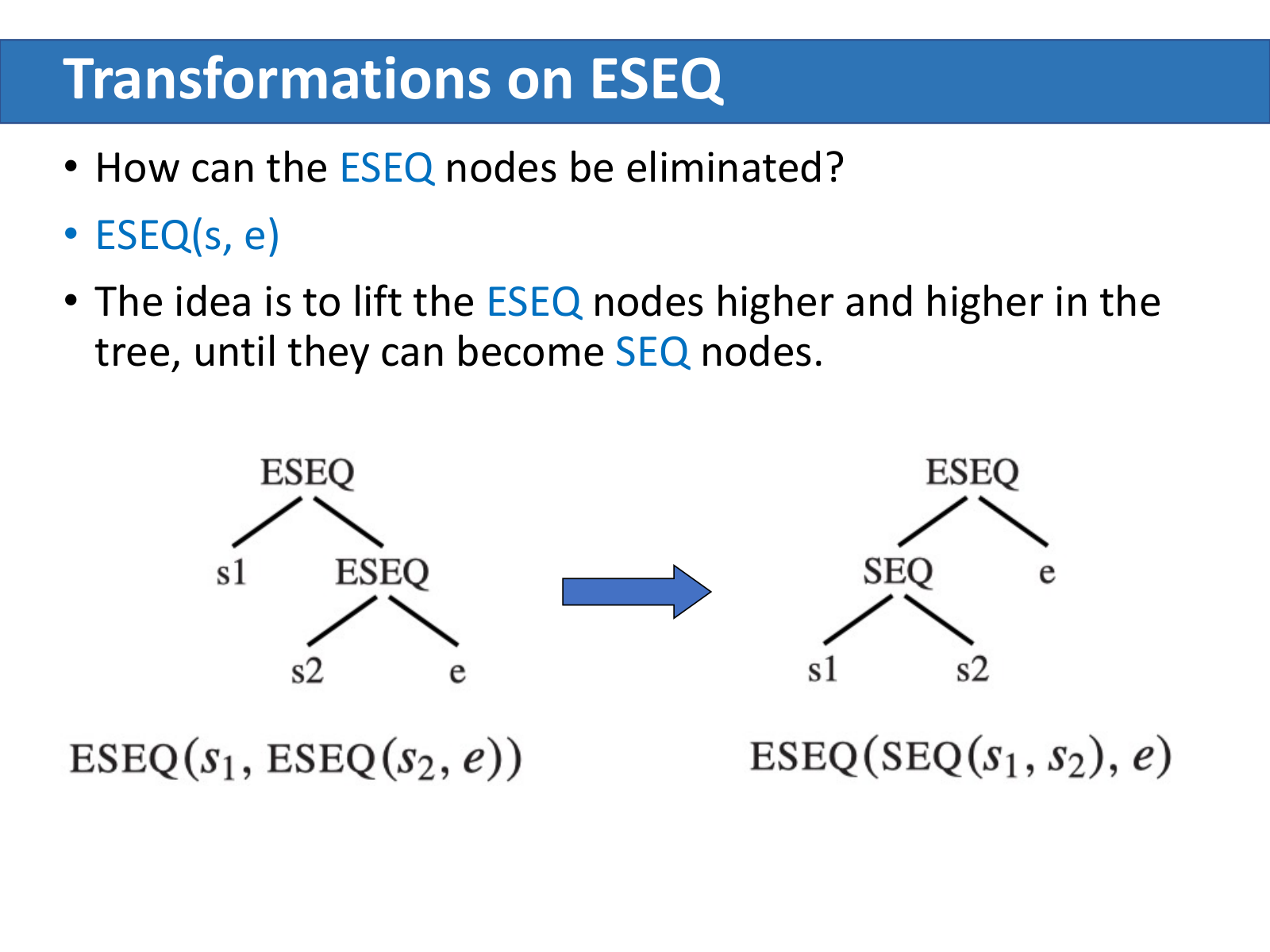

1. 消除 ESEQ：把 ESEQ 一路上提，直到能换成 SEQ；
2. 把 CALL 提到顶层：CALL 之后立刻把返回值落进新临时变量；
3. 消除 SEQ：把嵌套 SEQ 摊成线性列表。

消除 ESEQ

直接上提的规则

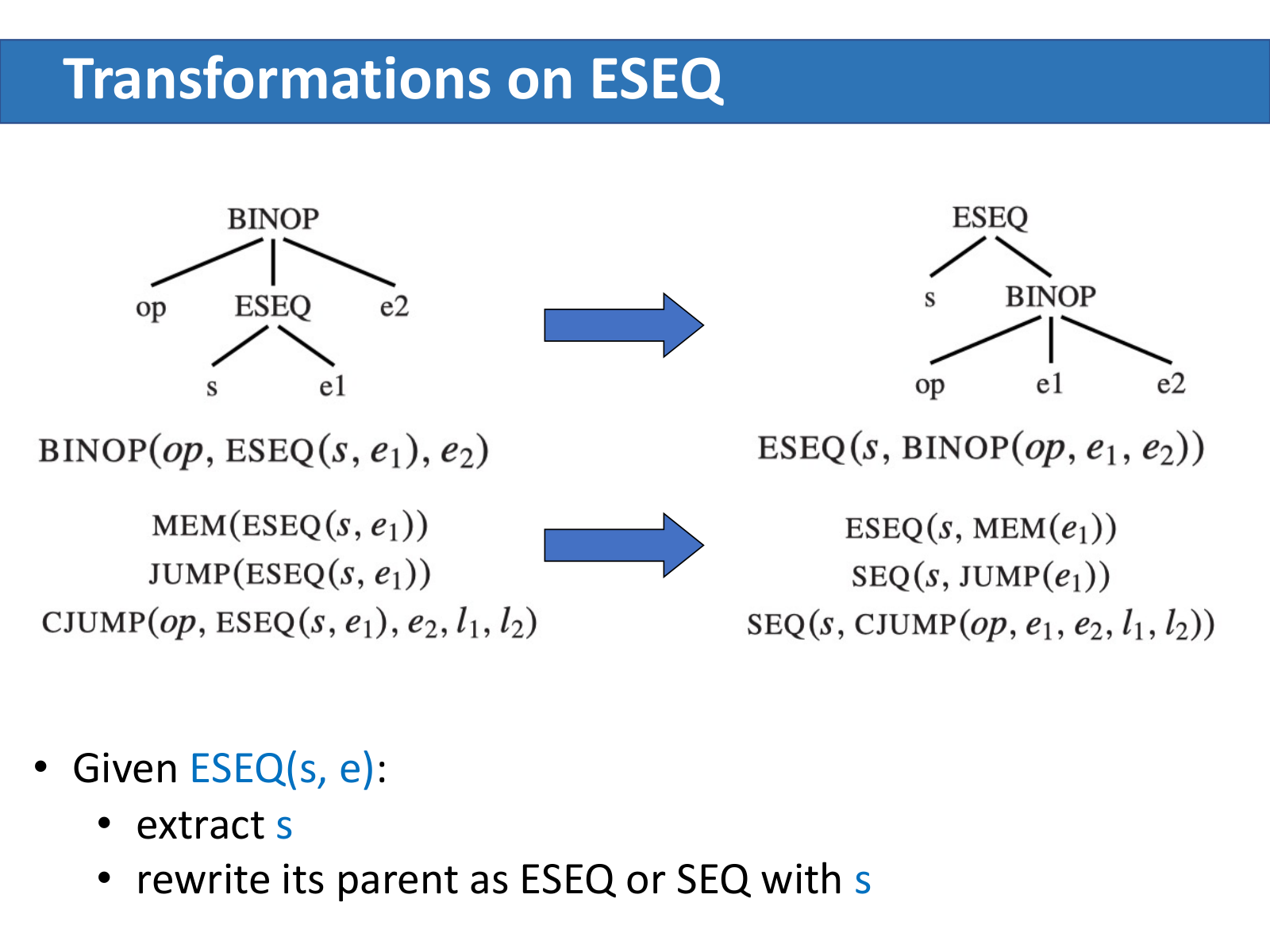

最简单的几种情形：ESEQ 出现在某个节点的左孩子位置时，可以直接把它提到该节点外面：

ESEQ(s1, ESEQ(s2, e))                ⇒  ESEQ(SEQ(s1, s2), e)
BINOP(op, ESEQ(s, e1), e2)           ⇒  ESEQ(s, BINOP(op, e1, e2))
MEM(ESEQ(s, e1))                     ⇒  ESEQ(s, MEM(e1))
JUMP(ESEQ(s, e1))                    ⇒  SEQ(s, JUMP(e1))
CJUMP(op, ESEQ(s, e1), e2, l1, l2)   ⇒  SEQ(s, CJUMP(op, e1, e2, l1, l2))

只要 ESEQ 的语句 s 还排在所有需要的子表达式之前，把 s 拎到外层并不影响语义。

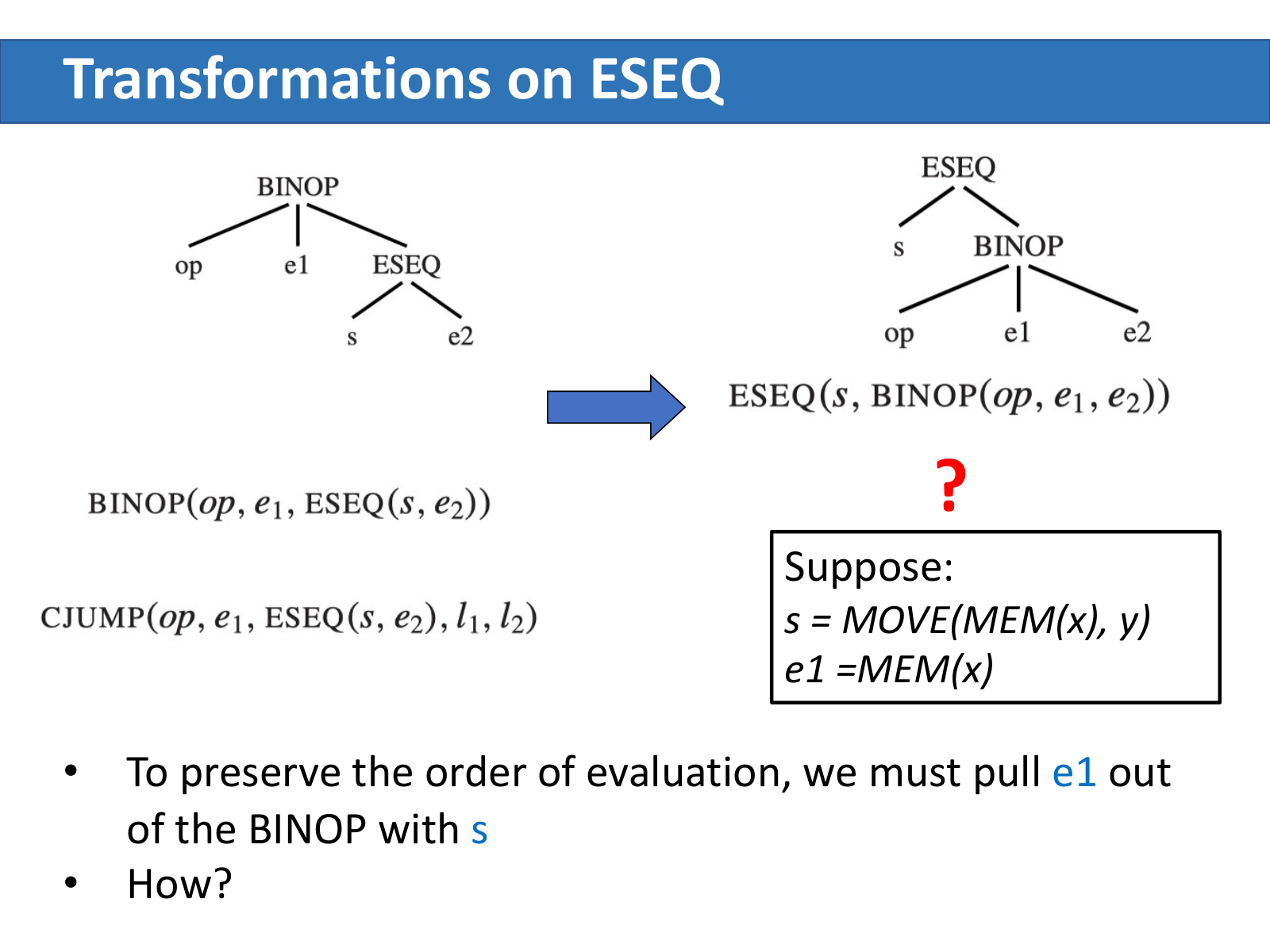

难点：ESEQ 在右孩子的位置

但 ESEQ 出现在 BINOP 或 CJUMP 的右孩子时：

BINOP(op, e1, ESEQ(s, e2))
CJUMP(op, e1, ESEQ(s, e2), l1, l2)

照搬上面的规则得到 ESEQ(s, BINOP(op, e1, e2)) 会改变求值顺序——原本 e1 在 s 之前求值，重写后 s 反而跑到 e1 前面。

反例：

s = MOVE(MEM(x), y)、e1 = MEM(x)，重写前后 e1 读到的内存值不一样。

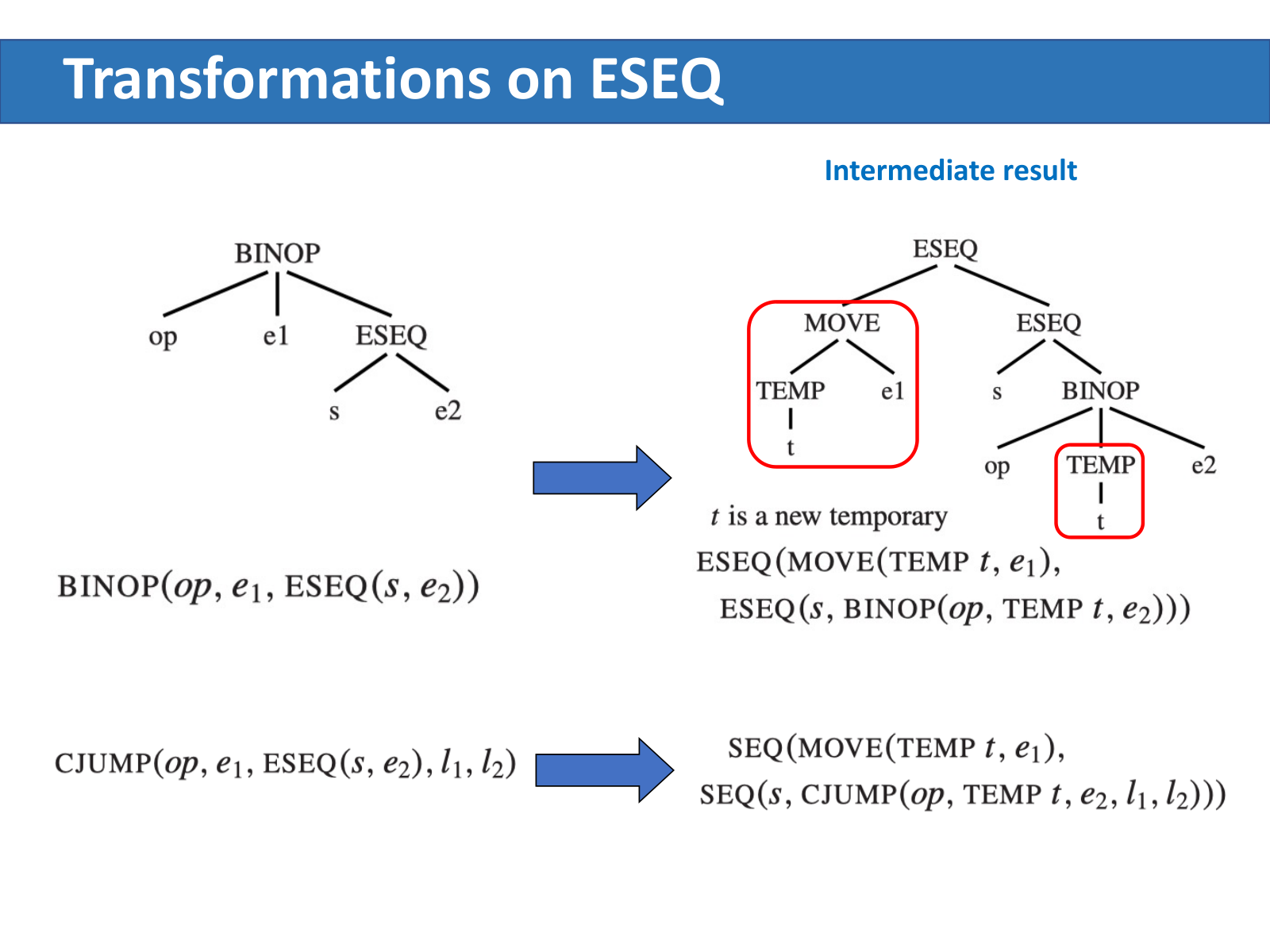

解决：引入新临时变量

通用做法是先把 e1 存进一个新临时寄存器 t，从而把"e1 早于 s"这件事固定下来：

BINOP(op, e1, ESEQ(s, e2))
    ⇒ ESEQ(MOVE(TEMP t, e1),
           ESEQ(s, BINOP(op, TEMP t, e2)))

CJUMP(op, e1, ESEQ(s, e2), l1, l2)
    ⇒ SEQ(MOVE(TEMP t, e1),
          SEQ(s, CJUMP(op, TEMP t, e2, l1, l2)))

ESEQ 消掉了，e1 先求值的顺序也保留下来。

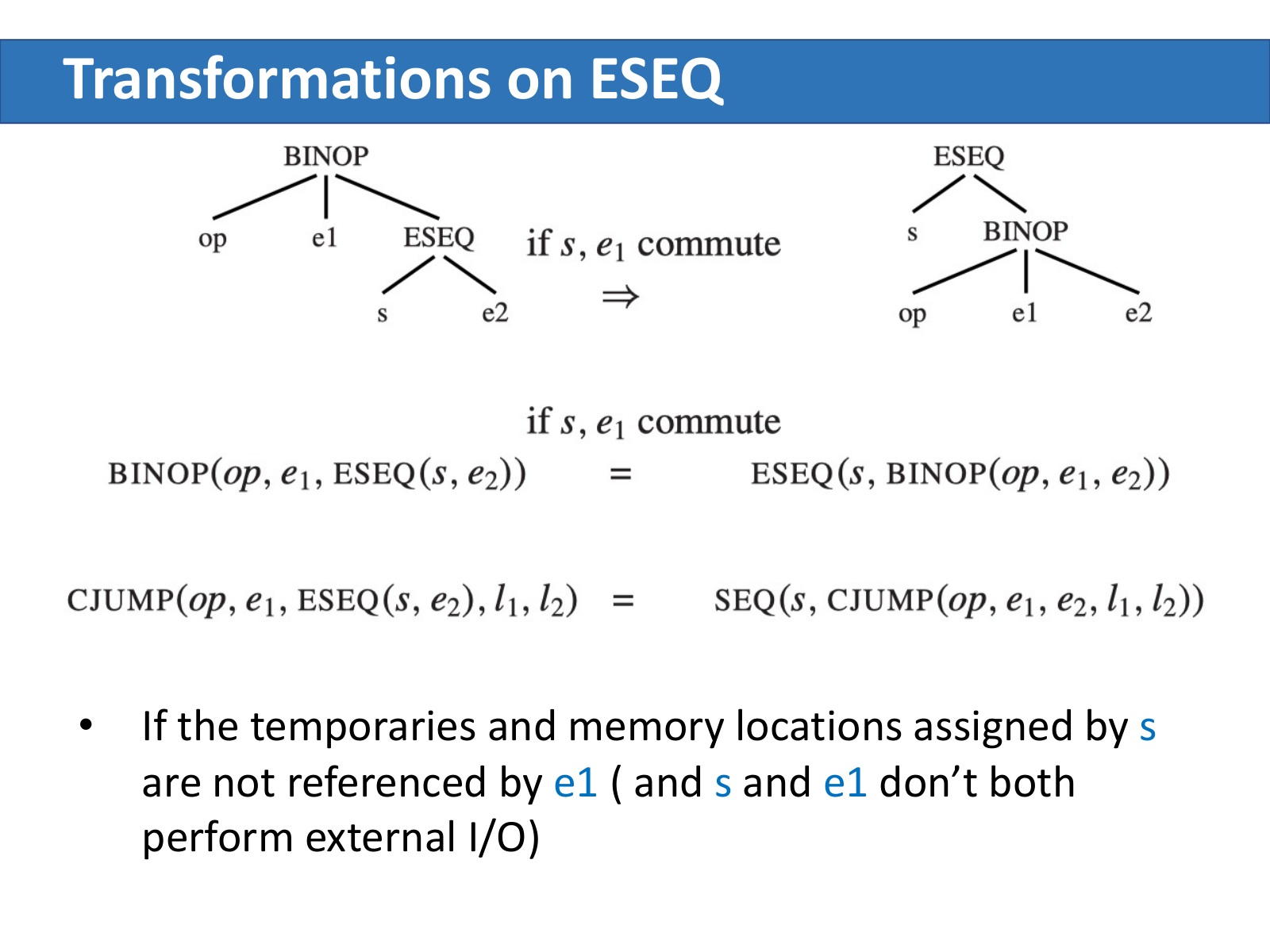

commute：保守的换序判断

如果 e1 本来就不依赖 s 的副作用——比如 e1 是常量、s 是空操作——就可以省掉那个新临时寄存器：

若 s, e1 可交换：
BINOP(op, e1, ESEQ(s, e2))            =  ESEQ(s, BINOP(op, e1, e2))
CJUMP(op, e1, ESEQ(s, e2), l1, l2)    =  SEQ(s, CJUMP(op, e1, e2, l1, l2))

两段代码是否可交换在一般情况下不可判定——光看 s = MOVE(MEM(x), y)、e = MEM(z)，编译期根本判断不出 x 和 z 是不是同一个地址。Tiger 编译器只做保守近似：

• 常量（CONST、NAME）与任何语句可交换；
• 空语句 EXP(CONST X) 与任何表达式可交换；
• 其余情况一律按"不可交换"处理。

实现也很短：

static bool isNop(T_stm x) {
    return x->kind == T_EXP && x->u.EXP->kind == T_CONST;
}

static bool commute(T_stm x, T_exp y) {
    return isNop(x) || y->kind == T_NAME || y->kind == T_CONST;
}

通用重写算法

任何 Tree 节点的子表达式都可能是裸 e，也可能是 ESEQ(s, e)，因此消 ESEQ 的过程归结为两步：

1. subexpression-extraction：扫一遍节点的子表达式列表，把每个 ESEQ 拆出"前置语句 s"，子表达式本身换成 ESEQ-clean 版本；
2. subexpression-insertion：用清洁版的子表达式重建原节点，再把抽出来的所有 s 用 SEQ/ESEQ 拼到这个新节点前面。

子表达式列表 [e1, e2, ESEQ(s, e3)] 的三种处理方式：

Tiger 编译器把它封装成 reorder 函数。

完整重写规则表

整套 ESEQ 上提规则：

最后一条把 CALL 提到顶层，正好是下一节。

把 CALL 提到顶层

Tree 语言允许 CALL 出现在任意表达式位置，但所有函数共用同一个返回值寄存器 TEMP(RV)。一旦表达式里出现两个 CALL：

BINOP(PLUS, CALL(f, …), CALL(g, …))

第二个 CALL(g, …) 就会把第一个 CALL 留下的 RV 覆盖掉，PLUS 拿到的就是错的值。

办法是每个 CALL 一结束就立刻把 RV 拷到一个新的临时寄存器，让后面用到这个返回值的地方都不再依赖 RV：

CALL(f, args)   ⇒   ESEQ(MOVE(TEMP t, CALL(f, args)), TEMP t)

再叠加前面消 ESEQ 的过程，CALL 最后只会停在两种位置：

• EXP(CALL …)：调用结果被丢弃；
• MOVE(TEMP t, CALL …)：调用结果被存进临时变量 t。

这正是 canonical tree 的性质 2。

消 SEQ 与线性化

前两步做完以后，所有 ESEQ 都被消掉，CALL 都被提到顶层。函数体的 IR 长这样：

SEQ(SEQ(SEQ(..., sx), sy), sz)

SEQ 全堆在树的上方。反复用结合律：

SEQ(SEQ(a, b), c)  =  SEQ(a, SEQ(b, c))

整棵树就被拉成右倾形态：

SEQ(s1, SEQ(s2, ..., SEQ(s_{n-1}, s_n)...))

此时 SEQ 只是把语句串起来，不再承担结构信息，直接看作线性语句列表 s1, s2, …, sn 就行。每个 si 内部都不再含 SEQ 或 ESEQ。

Canon 模块的 C_linearize 负责这一步。

Basic Blocks

动机

线性化只是把语句铺平，控制流分析还没开始。要分析跳转、寄存器活跃性、可达性，关心的对象其实是控制流图（CFG）——其中只有 JUMP / CJUMP 真正贡献信息，其他指令在控制流意义上都是"原地往下走一格"。

按单条指令建 CFG 太碎，更常见的做法是把连续没有跳转的指令合并成一个节点（basic block），再分析 block 之间的跳转。

定义

Basic Block 是一段满足以下条件的语句序列：

• 首条语句是 LABEL(...)；
• 末条语句是 JUMP(...) 或 CJUMP(...)；
• 中间不出现任何 LABEL、JUMP 或 CJUMP。

形态：

LABEL Lk
   ... non-branch statements ...
JUMP / CJUMP

切分算法

线性列表 → basic blocks 一次扫描搞定：

1. 从头扫到尾；
2. 遇到 LABEL：结束上一个块，开启新块；
3. 遇到 JUMP / CJUMP：结束当前块，下一条语句开启新块；
4. 块尾如果不是 JUMP / CJUMP，在末尾补一条 JUMP 指向下一块的 label；
5. 开头不是 LABEL 的话，伪造一个 label 放在开头。

第 4、5 步是为了满足"首 LABEL、尾 JUMP/CJUMP"——补齐后每个 block 才能被它自己的 label 唯一标识，也能明确知道自己流向何处。

例子

一段三地址码：

(1)  x := input
(2)  y := x - 1
(3)  z := x * y
(4)  if z < x goto (7)
(5)  p := x / y
(6)  q := p + y
(7)  a := q
(8)  b := x + a
(9)  c := a - b
(10) if p == q goto (12)
(11) goto (3)
(12) return

切分依据：

• LABEL 处开块：(3)、(7)、(12) 是跳转目标，需要在前一行结束块；
• JUMP/CJUMP 处闭块：(4)、(10)、(11)；
• 补齐：(1) 开头无 label，需要伪造；(4)→(5) 之间 fall-through，给 (5) 加 label。

切出来 6 个块（起始行号）：(1)、(3)、(5)、(7)、(11)、(12)。换成 Tree IR：

... 块 (5-6) ...
LABEL(five)
MOVE(TEMP p, BINOP(DIV, TEMP x, TEMP y))
MOVE(TEMP q, BINOP(PLUS, TEMP p, TEMP y))
JUMP(NAME seven)                  -- 末尾补 JUMP 到下一块

LABEL(seven)
MOVE(TEMP a, TEMP q)
MOVE(TEMP b, BINOP(PLUS, TEMP x, TEMP a))
MOVE(TEMP c, BINOP(MINUS, TEMP a, TEMP b))
CJUMP(EQ, TEMP p, TEMP q, twelve, eleven)
...

至此每个 block 都满足"首 LABEL、尾 JUMP/CJUMP、内部干净"。Canon 模块的 C_basicBlocks 负责把线性列表打包成 C_block。

Traces

动机：让 CJUMP fall-through

切分出 basic block 后，块的顺序是任意的——只要每个块仍按自己结尾的 JUMP/CJUMP 去后继，怎么排都能得到等价的程序。利用这点可以做两件事：

1. 让每个 CJUMP(op, a, b, lt, lf) 后面紧跟 LABEL(lf)，直接翻译成"条件成立跳 lt，否则 fall-through"；
2. 让无条件 JUMP(NAME next) 后面就是 LABEL(next)，从而把这条 JUMP 整个删掉。

第 2 点对热点代码很重要：少一条跳转就少一次流水线扰动。

把基本块组成控制流图

要排块，先把它们看成一张图。每个 basic block 是一个节点，块尾的跳转指令决定它的出边：

• JUMP(NAME L)：一条出边，指向以 L 开头的块；
• CJUMP(cond, lt, lf)：两条出边，分别指向 lt 块（true 后继）和 lf 块（false 后继）。

这张有向图就是控制流图（CFG）。trace scheduling 的本质，是给 CFG 的节点定一个一维顺序，让每个块的后继尽量挨着它出现——一旦相邻，块尾的跳转要么直接 fall-through（CJUMP 命中 false），要么可以删掉（JUMP 紧跟目标 label）。

定义

Trace 是程序某次实际执行路径上可能被连续执行的一串基本块（可以包含 CJUMP 的某一个分支）。

要找一组 trace 覆盖整个程序，满足：

• 覆盖：每个 block 恰好出现在一条 trace 中；
• 无环：每条 trace 自身不构成循环；
• 数量尽量少：trace 越少，trace 之间的 JUMP 就越少。

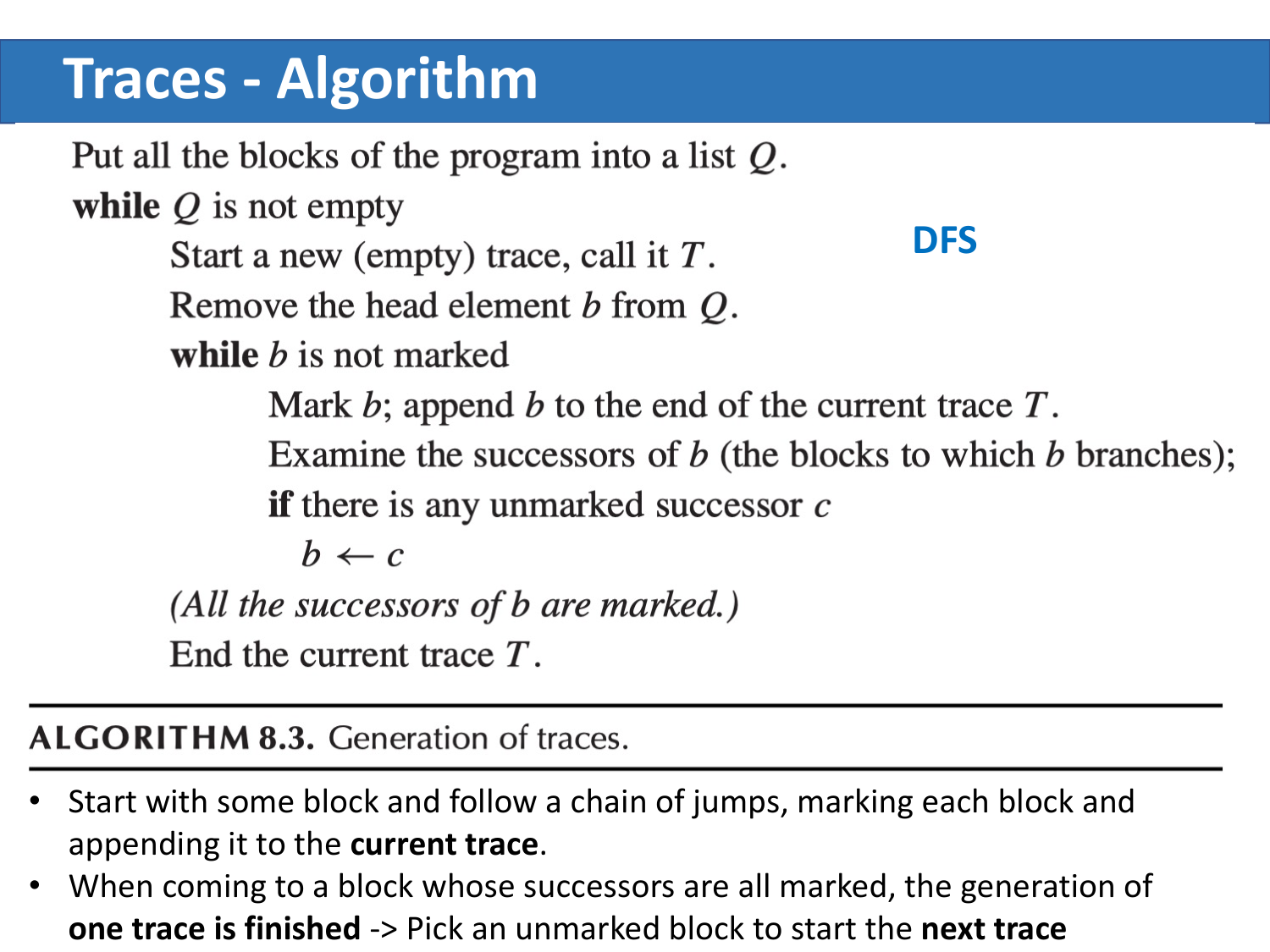

DFS 取 trace 的算法（Algorithm 8.3）

算法骨架就是在 CFG 上做 DFS，每次 DFS 走出来的一串块就是一条 trace：

Q := 所有基本块
while Q 非空:
    T := 新建空 trace
    从 Q 头取一个未标记的 block b
    while b 未被标记:
        标记 b，把 b 追加到 T 的尾部
        从 b 的后继中挑一个未标记的 c
        b := c          -- 没有未标记后继则跳出内层
    输出 trace T

几个关键点：

• 每个块只被标记一次，正好出现在一条 trace 里；
• 只在"还有未标记的后继"时才延伸；后继全被别的 trace 吞掉时，当前 trace 就断；
• 外层 while 处理那些"漂在外面"的块——CFG 可能不连通，或者后继被先前的 trace 抢走，剩下的块要作为新 trace 的起点。

An Example

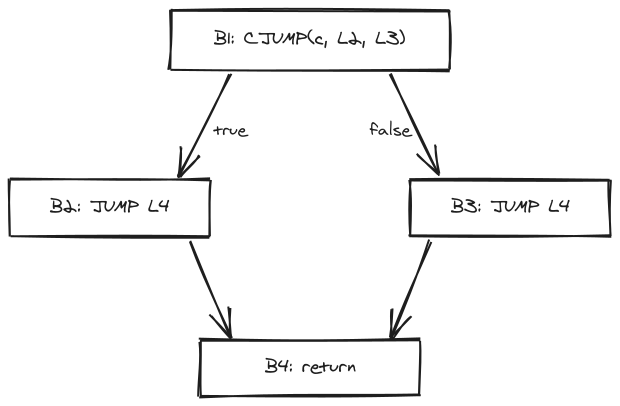

考虑下面这张 CFG：B1 是 CJUMP 块，B2/B3 是两个分支，B4 是汇合点：

DFS 从 B1 出发：

1. trace 1 起步：标记 B1。后继 {B2, B3} 都未标记，挑 false 后继 B3；
2. 走到 B3：标记，后继 {B4} 未标记，继续往前；
3. 走到 B4：标记，无未标记后继，trace 1 断。trace 1 = [B1, B3, B4]；
4. trace 2 起步：unmarked 只剩 B2。从 B2 走，后继 {B4} 已标记，立刻断。trace 2 = [B2]。

拼起来得最终块序：B1, B3, B4, B2。

• B1 的 CJUMP(false → L3) 后面紧跟 B3（label = L3） ✓
• B3 的 JUMP L4 后面紧跟 B4（label = L4） ✓
• B2 的 JUMP L4 落在序列末尾，目标 L4 不再相邻——这条 JUMP 在 finishing-up 阶段保留。

CJUMP 双后继选哪一边

DFS 在 CJUMP 块往下走时，两个后继都可能未标记——选哪一个直接决定 finishing-up 的工作量：

• 选 false 后继最划算：CJUMP 自然就紧跟 false label，零调整；
• 选 true 后继也行，但 finishing-up 时要取反条件、交换标签；
• 两个后继都已被别的 trace 吞掉时，CJUMP 后面跟的会是个不相干的 label，finishing-up 时插一个伪块 LABEL(lf'); JUMP(lf) 来"接住" false 出口。

更聪明的实现会借 profile / loop 信息选边——把循环回边那一侧（多半是 hot path）安排成 fall-through。下面 Optimal Traces 讨论的 while 循环排布就是这种思路的具体体现。

Finishing Up：扁平化与 CJUMP 调整

得到 trace 序列后还要把它串成一条长列表交给后端。CJUMP 此时分三种情况处理：

处理完后每条 CJUMP 都紧跟 false label。这一步由 C_traceSchedule 完成。

Optimal Traces：哪种顺序最好

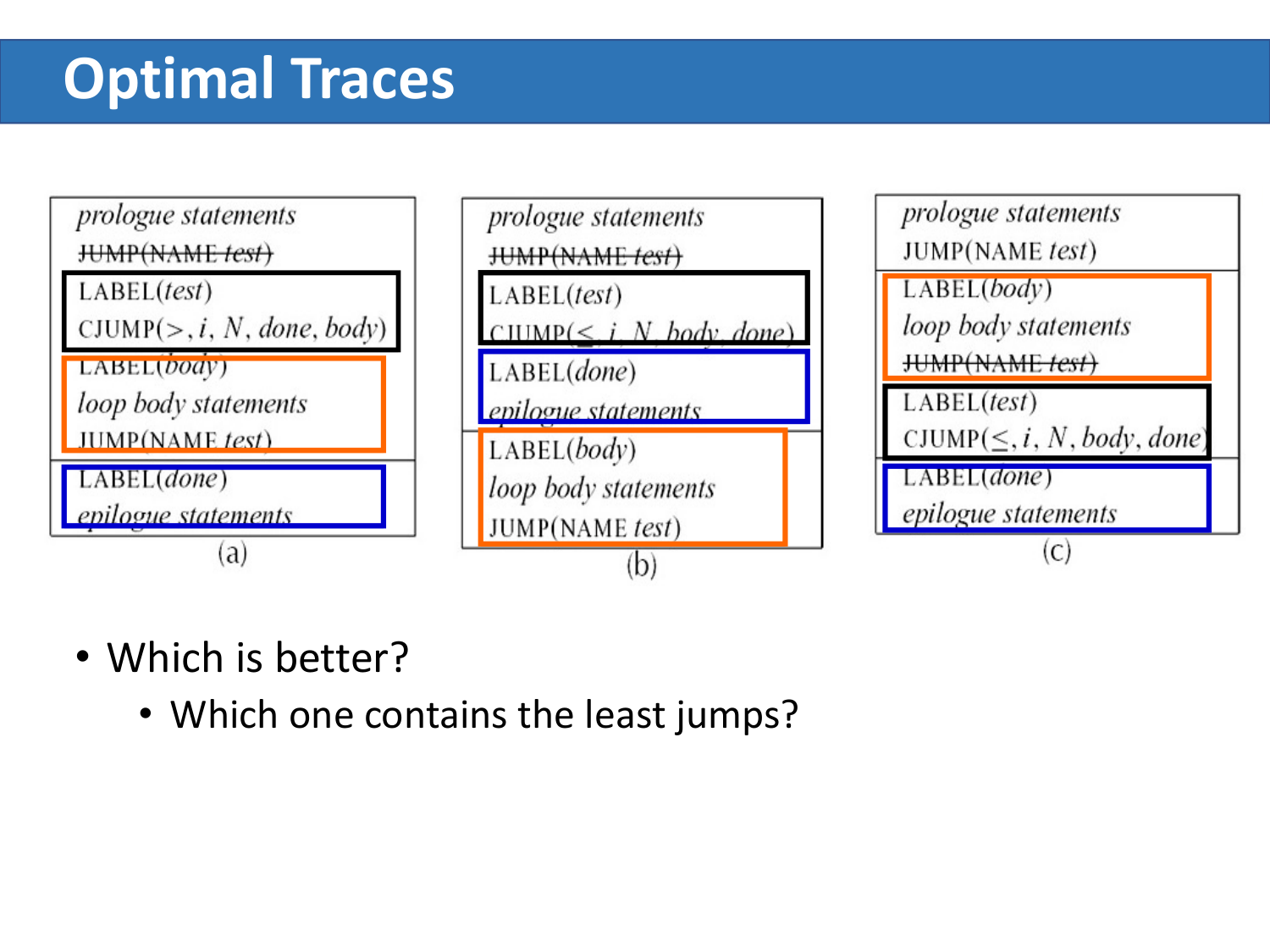

不同 trace 划分会产生不同数量的 JUMP / CJUMP。下图比较一个 while 循环的三种排布：

• (a) 单 trace 排成 test → body → done：每轮循环 CJUMP + JUMP 各一条；
• (b) 把 done / body 拆开放：每轮仍是 CJUMP + JUMP；
• (c) 把 prologue 的 JUMP 指向 test，trace 走 body → test：每轮只剩一条 CJUMP，仅进入循环的第一次多一条 JUMP。

(c) 把热路径放进同一条 trace，这就是 trace scheduling 的核心思路：

• 经常执行的指令序列（尤其是循环体）独占一条 trace；
• 后续的寄存器分配和指令调度也能拿到更连续的"直道"。

Canon 模块接口

Canon 模块对外暴露三个函数，正好对应三阶段：

typedef struct C_stmListList_ *C_stmListList;
struct C_block       { C_stmListList stmLists; Temp_label label; };
struct C_stmListList_{ T_stmList head; C_stmListList tail; };

T_stmList         C_linearize     (T_stm stm);
struct C_block    C_basicBlocks   (T_stmList stmList);
T_stmList         C_traceSchedule (struct C_block b);

• C_linearize：消 ESEQ + CALL 提顶层 + 摊平 SEQ，输出一条 canonical statement list；
• C_basicBlocks：把 statement list 切成 C_block；
• C_traceSchedule：DFS 排 trace，做 CJUMP 调整，输出最终语句列表。

附录：Canonical Tree 重写的 C 实现

下面是 Canon 模块里最核心的几段代码，方便对照前面的算法看实现。读完 reorder 的分工，整个消 ESEQ 流程就比较清楚了。

/* expRefList: 指向 T_exp 的指针组成的链表，便于在原地替换子表达式 */
typedef struct expRefList_ *expRefList;
struct expRefList_ { T_exp *head; expRefList tail; };

/* stmExp: (语句, 表达式) 二元组 */
struct stmExp { T_stm s; T_exp e; };

/* 三个主函数 */
static T_stm           reorder (expRefList rlist);
static T_stm           do_stm  (T_stm stm);
static struct stmExp   do_exp  (T_exp exp);

static bool isNop(T_stm x) {
    return x->kind == T_EXP && x->u.EXP->kind == T_CONST;
}

/* commute(s, e): 保守判断 s 是否能与 e 交换求值顺序 */
static bool commute(T_stm x, T_exp y) {
    return isNop(x) || y->kind == T_NAME || y->kind == T_CONST;
}

/* processes stm so that it contains no ESEQ nodes */
static T_stm do_stm(T_stm stm) {
    switch (stm->kind) {

    case T_SEQ:                       /* SEQ(s1, s2) */
        return seq(do_stm(stm->u.SEQ.left),
                   do_stm(stm->u.SEQ.right));

    case T_JUMP:                      /* JUMP(e) */
        return seq(reorder(ExpRefList(&stm->u.JUMP.exp, NULL)),
                   stm);

    case T_CJUMP:                     /* CJUMP(o, e1, e2, t, f) */
        return seq(reorder(ExpRefList(&stm->u.CJUMP.left,
                          ExpRefList(&stm->u.CJUMP.right, NULL))),
                   stm);

    case T_MOVE:
        if (stm->u.MOVE.dst->kind == T_TEMP &&
            stm->u.MOVE.src->kind == T_CALL)
            /* MOVE(TEMP, CALL(...)) —— CALL 已经在顶层，重排实参 */
            return seq(reorder(get_call_rlist(stm->u.MOVE.src)), stm);

        else if (stm->u.MOVE.dst->kind == T_TEMP)
            /* MOVE(TEMP, e) —— 只对右值做 reorder */
            return seq(reorder(ExpRefList(&stm->u.MOVE.src, NULL)),
                       stm);

        else if (stm->u.MOVE.dst->kind == T_MEM)
            /* MOVE(MEM(e1), e2) —— 先 e1 后 e2 */
            return seq(reorder(ExpRefList(&stm->u.MOVE.dst->u.MEM,
                               ExpRefList(&stm->u.MOVE.src, NULL))),
                       stm);

        else if (stm->u.MOVE.dst->kind == T_ESEQ) {
            /* MOVE(ESEQ(sx, e1), e2)  ⇒  SEQ(sx, MOVE(e1, e2)) */
            T_stm s          = stm->u.MOVE.dst->u.ESEQ.stm;
            stm->u.MOVE.dst  = stm->u.MOVE.dst->u.ESEQ.exp;
            return do_stm(T_Seq(s, stm));
        }
        assert(0);

    case T_EXP:
        if (stm->u.EXP->kind == T_CALL)
            return seq(reorder(get_call_rlist(stm->u.EXP)), stm);
        else
            return seq(reorder(ExpRefList(&stm->u.EXP, NULL)), stm);

    default:
        return stm;
    }
}

static struct stmExp do_exp(T_exp exp) {
    switch (exp->kind) {

    case T_BINOP:
        return StmExp(reorder(ExpRefList(&exp->u.BINOP.left,
                      ExpRefList(&exp->u.BINOP.right, NULL))),
                      exp);

    case T_MEM:
        return StmExp(reorder(ExpRefList(&exp->u.MEM, NULL)),
                      exp);

    case T_ESEQ: {
        /* ESEQ(stm, e) ⇒ 先消 e 得到 (x.s, x.e)
           再把 do_stm(stm) 拼到 x.s 前面 */
        struct stmExp x = do_exp(exp->u.ESEQ.exp);
        return StmExp(seq(do_stm(exp->u.ESEQ.stm), x.s), x.e);
    }

    case T_CALL:
        /* CALL 提到顶层后，这里只是对参数做 reorder */
        return StmExp(reorder(get_call_rlist(exp)), exp);

    default:
        /* CONST / NAME / TEMP 等纯净节点 */
        return StmExp(reorder(NULL), exp);
    }
}
