Chapter 7: Translate to Intermediate Code

为什么需要中间表示 (IR)

直接将 AST 翻译成目标机器码的问题在于耦合太紧：

• 如果有 N 种源语言和 M 种目标机器，就需要 N x M 个编译器。
• 引入中间表示 (IR) 后，只需要 N 个前端（源语言 → IR）和 M 个后端（IR → 目标机器），共 N + M 个。

IR 的核心价值是模块化和可移植性。

什么是 IR

IR 是一种抽象机器语言：

• 用目标机器的操作来表达计算，但不绑定到特定机器细节。
• 独立于源语言的具体语法。
• 常见的 IR 形式包括：expression trees、Three-Address Code、Static Single Assignment (SSA) 等。
• 一个编译器可以使用多级 IR。

前端与后端

flowchart LR
    A["源代码"] --> B["词法分析"]
    B --> C["语法分析"]
    C --> D["语义分析"]
    D --> E["IR 生成"]
    E --> F["IR 优化"]
    F --> G["目标代码生成"]

    subgraph 前端
        B; C; D; E
    end
    subgraph 后端
        F; G
    end

• 前端：词法分析、语法分析、语义分析、翻译到 IR。
• 后端：IR 优化、翻译到机器语言。

三地址码 (Three-Address Code)

基本形式

最基础的三地址码指令形如：

x = y op z

• 每条指令最多有一个操作符在右侧。
• 地址可以是：源程序中的名字、常量（如 3）、或编译器生成的临时变量（如 t1）。

例如 2*a + (b-3) 被翻译为：

t1 = 2 * a
t2 = b - 3
t3 = t1 + t2

三地址码没有标准形式，不同语言构造需要发明不同的指令形式。

实际例子

高级语言：

read x
if 0 < x then
    fact := 1;
    repeat
        fact := fact * x;
        x := x - 1
    until x = 0;
    write fact
end

对应的三地址码：

read x
t1 = x > 0
if_false t1 goto L1
fact = 1
label L2
t2 = fact * x
fact = t2
t3 = x - 1
x = t3
t4 = x == 0
if_false t4 goto L2
write fact
label L1
halt

实现方式：四元组 (Quadruples)

最常见的实现是将三地址码实现为四元组：一个操作字段 + 三个地址字段。对于不需要三个地址的指令，多余字段填 null。

t1 = x > 0          →  (gt, x, 0, t1)
if_false t1 goto L1 →  (if_f, t1, L1, _)
fact = 1             →  (asn, 1, fact, _)
label L2             →  (lab, L2, _, _)

其他实现方式还有：triples、indirect triples。

中间表示树 (IR Trees)

设计目标

一个好的 IR 应该：

• 方便语义分析阶段产生。
• 方便翻译到各种真实机器语言。
• 每个构造有清晰简单的含义。
• IR 优化变换可以方便地指定和实现。

核心思想

IR 的每个组件只描述极其简单的事情：单次取数、存数、加法、移动或跳转。

翻译过程分两步：

1. 任意复杂的抽象语法 → 正确的 IR 指令集合。
2. IR 指令集合 → 真实机器指令。

表达式 (T_exp)

语句 (T_stm)

语句执行副作用和控制流，没有返回值。

从 AST 翻译到 IR 树

翻译方向：A_xx（抽象语法节点） → T_xx（IR 树节点）。

表达式的三种类型

AST 中的表达式在 IR 层面有三种情况：

核心数据结构：

typedef struct Tr_exp_ *Tr_exp;
struct Cx { patchList trues; patchList falses; T_stm stm; };
struct Tr_exp_ {
    enum { Tr_ex, Tr_nx, Tr_cx } kind;
    union {
        T_exp ex;
        T_stm nx;
        struct Cx cx;
    } u;
};

Tr_* 是 Translate 模块的类型，T_* 是 Tree 模块的类型。

Cx 与回填 (Backpatching)

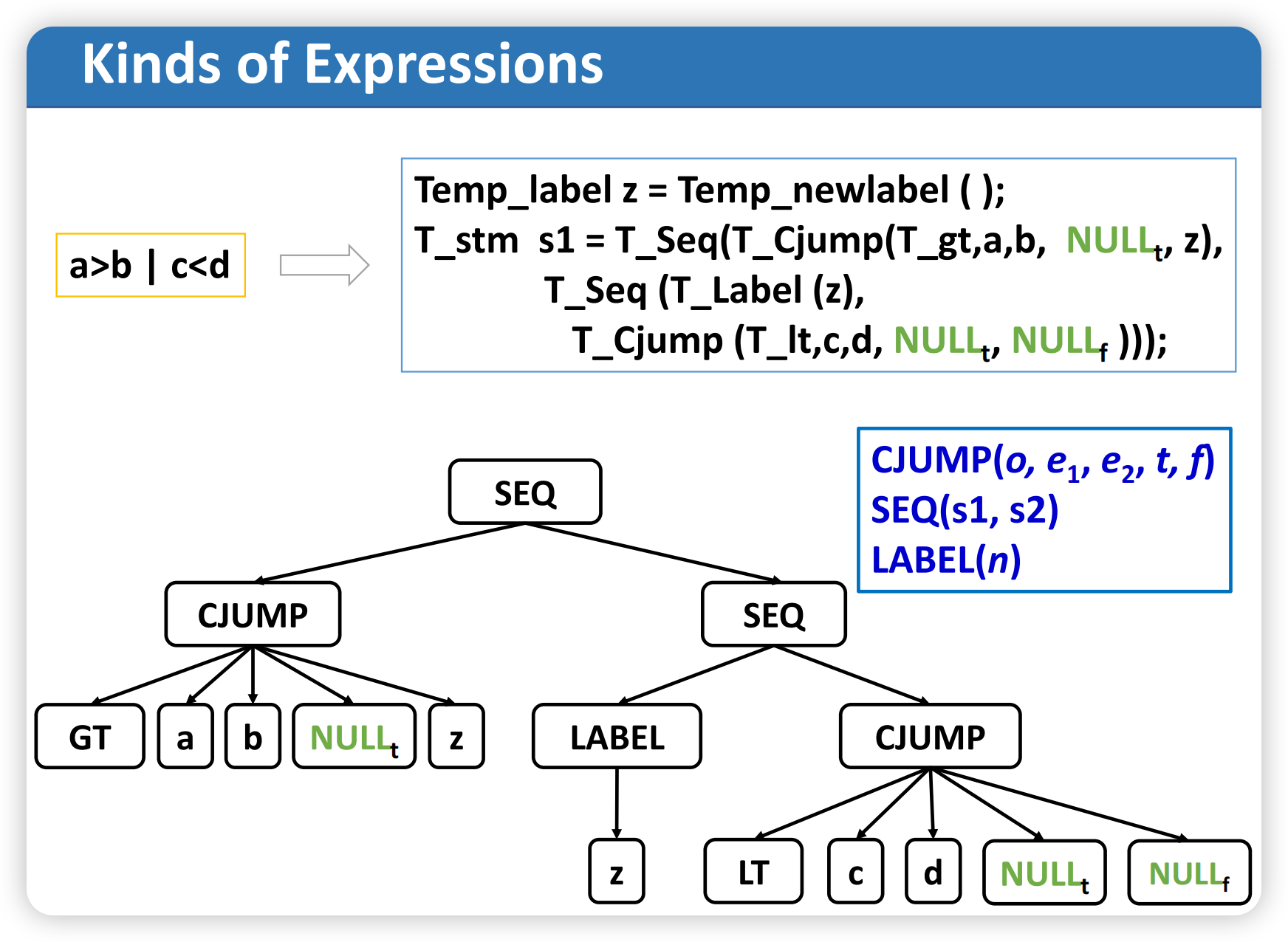

对于条件表达式如 a > b | c < d，翻译时不知道 true-destination 和 false-destination 具体是什么 label，因此先用 NULL 占位：

Temp_label z = Temp_newlabel();
T_stm s1 = T_Seq(T_Cjump(T_gt, a, b, NULLt, z),
              T_Seq(T_Label(z),
                 T_Cjump(T_lt, c, d, NULLt, NULLf)));

使用 patch list 记录需要回填的位置：

typedef struct patchList_ *patchList;
struct patchList_ { Temp_label *head; patchList tail; };

• trues list：记录所有需要回填 true-label 的位置。
• falses list：记录所有需要回填 false-label 的位置。

当 true/false label 确定后，调用 doPatch 一次性回填：

void doPatch(patchList tList, Temp_label label) {
    for (; tList; tList = tList->tail)
        *(tList->head) = label;
}

三种类型的转换函数

有时需要将一种类型的表达式转换为另一种：

static T_exp unEx(Tr_exp e);   // 任意 → Ex
static T_stm unNx(Tr_exp e);   // 任意 → Nx
static struct Cx unCx(Tr_exp e); // 任意 → Cx

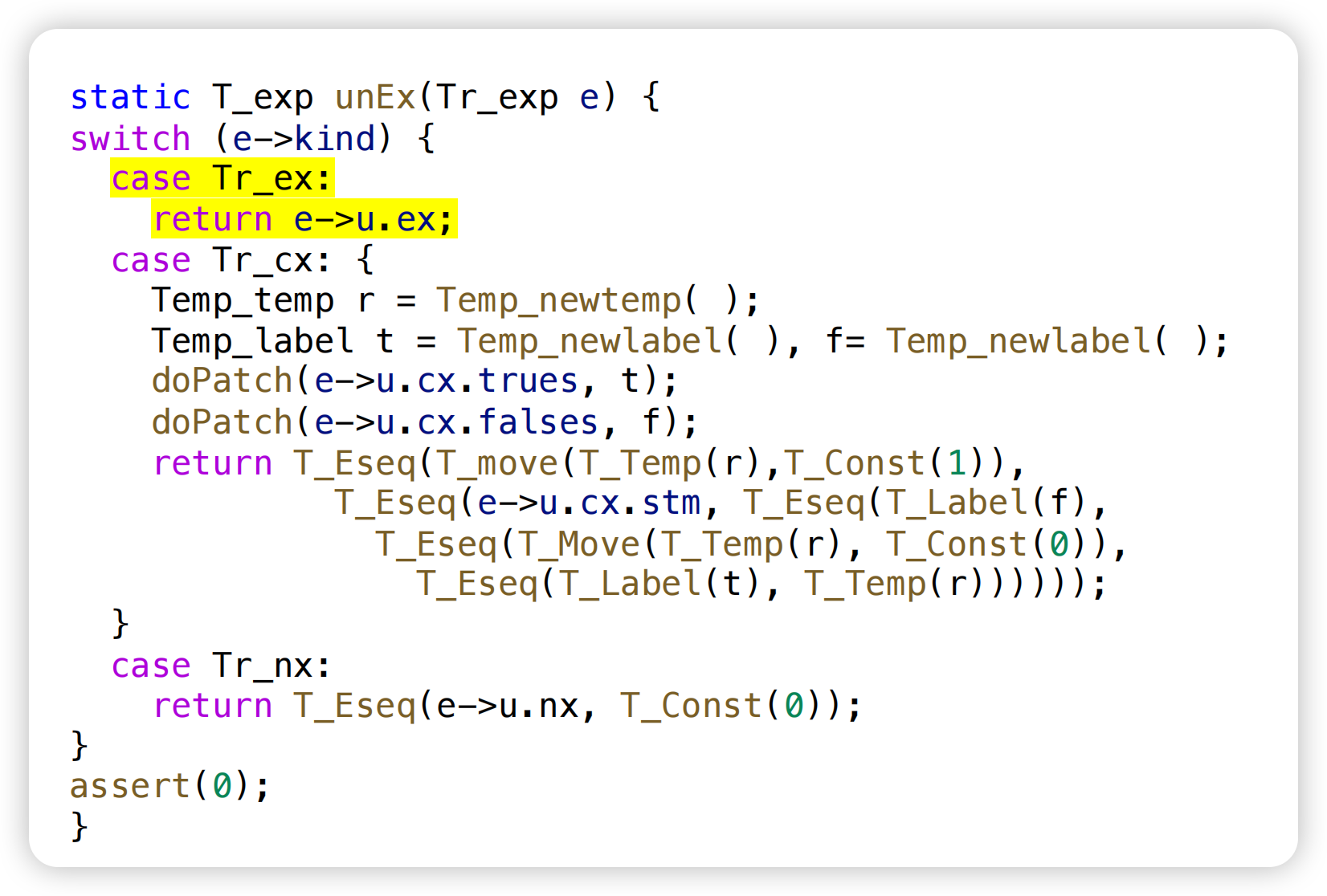

static T_exp unEx(Tr_exp e) {
    switch (e->kind) {
    case Tr_ex:
        return e->u.ex;

    case Tr_nx:
        return T_Eseq(e->u.nx, T_Const(0));

    case Tr_cx: {
        Temp_temp r = Temp_newtemp();
        Temp_label t = Temp_newlabel();
        Temp_label f = Temp_newlabel();

        doPatch(e->u.cx.trues, t);
        doPatch(e->u.cx.falses, f);

        return T_Eseq(
            T_Seq(
                T_Move(T_Temp(r), T_Const(1)),
                T_Seq(
                    e->u.cx.stm,
                    T_Seq(
                        T_Label(f),
                        T_Seq(
                            T_Move(T_Temp(r), T_Const(0)),
                            T_Label(t)
                        )
                    )
                )
            ),
            T_Temp(r)
        );
    }
    }

    assert(0);
}

r = 1
if condition goto t else goto f
f:
  r = 0
t:
  return r

合并条件表达式

• a > b | c < d：将 a > b 的 falses 列表填为 c < d 的 label。
• a > b & c < d：将 a > b 的 trues 列表填为 c < d 的 label。

简单变量的翻译

帧内变量

一个声明在当前函数栈帧中的变量 v 的地址：

MEM(BINOP(PLUS, TEMP fp, CONST k))

• k 是 v 在帧内的偏移量。
• TEMP fp 是帧指针寄存器。

Semant 与 Translate 的接口

Semant 模块不应直接引用 Tree 或 Frame 模块，所有 IR 树的操作都由 Translate 完成：

Tr_Exp Tr_simpleVar(Tr_Access, Tr_Level);

Semant 传入变量的 access（由 Tr_allocLocal 获得）和使用该变量的函数 level。

Frame 模块的机器相关定义

/* frame.h */
Temp_temp F_FP(void);           // 帧指针寄存器
extern const int F_wordSize;     // 机器字大小
T_exp F_Exp(F_access acc, T_exp framePtr); // 将 access 转为 Tree 表达式

• InFrame(k)：返回 MEM(BINOP(PLUS, TEMP FP, CONST(k)))
• InReg(t832)：直接返回 TEMP t832

数组变量

不同语言对数组变量的处理不同：

• Pascal：数组变量代表数组内容。a := b 会拷贝整个数组。
• C：数组是"指针常量"。a = b 非法（不能给数组赋值），但 b = a 合法（b 指向数组开头）。
• Tiger / Java / ML：数组变量行为像指针。没有数组常量，新值通过 ta[n] of i 创建。赋值是指针赋值，不拷贝内容。

Tiger 中 record 也是指针，record 赋值同样是指针赋值。

结构化左值 (Structured L-Values)

左值与右值

• 左值 (L-value)：可出现在赋值语句左边，表示一个可赋值的位置。如 x、y.p、a[i+2]。
• 右值 (R-value)：只能出现在赋值语句右边，不表示可赋值位置。如 a + 3、f(x)。

Tiger 的处理

Tiger 中所有变量和左值都是标量（scalar）。数组或 record 变量实际上是指针（一种标量）。

对于 C/Pascal 中的结构化左值（struct、数组、record），需要扩展 T_Mem：

T_exp T_Mem(T_exp, int size);

S 表示要取/存的对象大小。

下标访问与字段选择

数组下标 a[i] 的地址

(i - l) × s + a

• a：数组元素的基地址
• l：索引范围的下界
• s：每个元素的字节大小

如果 a 是全局的（编译时常量地址），a - s × l 可以在编译时计算。

左值应表示为地址

左值 a 应该翻译为地址（不含顶层 MEM 节点），而不是直接翻译为内存内容。这样后续可以：

• 赋值时：存到该地址（store）。
• 作为右值使用时：从该地址取值（fetch，加 MEM）。

Tiger 中的数组下标

Tiger 中数组变量实际是指针，所以需要先通过 MEM 取出基地址：

MEM(+(MEM(e), BINOP(MUL, i, CONST W)))

• MEM(e) 代表数组指针 a
• W 是字大小
• 整体表示 a[i] 的地址处的值

MEM 在 IR 中的双重含义：作为 MOVE 左孩子时表示 store，其他位置表示 fetch。

算术运算

• Tiger 中每个整数算术运算符直接对应 Tree 的 BINOP 运算符。
• 无一元运算符：一元取反用 0 - n 实现；一元补码用 XOR 全 1 实现。
• 无浮点运算（Tiger 语言）：浮点取反不能简单用 0 - n（因为负零的问题），Tree 语言不支持一元浮点取反。

条件表达式

比较运算符

比较运算符的翻译结果是 Cx 表达式：

stm = CJUMP(LT, x, CONST(5), NULLt, NULLf)
trues = {t}
falses = {f}

组合条件

条件表达式可以用 Tiger 的 & 和 | 组合：

• a > b | c < d：将 a > b 的 falses 列表填为 c < d 的 label（false 时进入第二个条件）。
• a > b & c < d：将 a > b 的 trues 列表填为 c < d 的 label（true 时进入第二个条件）。

if 表达式

if e1 then e2 else e3 的翻译：

unCx(e1)
LABEL t
r = unEx(e2)
JUMP join
LABEL f
r = unEx(e3)
JUMP join
...
LABEL join
TEMP r

正确但不一定高效。优化：

• 如果 e2 和 e3 都是 Nx（无返回值），可以特殊处理。
• 如果 e2 或 e3 是 Cx，直接 unEx 会产生大量不必要的跳转和标签，应识别并特殊处理。

While 循环

test:
    if not(condition) goto done
    body
    goto test
done:

• break 语句翻译为 JUMP done。
• 为了知道 done label，transExp 需要一个额外参数 break，指向最近的外层循环的 done label。

For 循环

朴素翻译：将 for i := lo to hi do body 重写为 let/while：

let var i := lo
    var limit := hi
in while i <= limit
       do (body; i := i + 1)
end

问题：当 limit = maxint 时，i + 1 会溢出。

修正方案：

if lo > hi goto done
i := lo
limit := hi
test:
    body
    if i >= limit goto done
    i := i + 1
    goto test
done:

函数调用

翻译函数调用 f(a1, ..., an) 很简单，只需添加静态链接作为隐式额外参数：

CALL(NAME lf, [sl, e1, e2, ..., en])

• lf：函数 f 的 label
• sl：静态链接

声明的翻译

变量声明

transDec 更新值环境和类型环境：

• 变量初始化翻译为赋值表达式，这些表达式的树必须放在 let 的 body 之前。
• 函数和类型声明的结果是 EXP(CONST(0))（空操作）。

函数声明

一个函数被翻译为一个"汇编语言段"，包含三个部分：

_global name

name:
    ...prologue...
    ...assembly code for body...
    ...epilogue...

Prologue 包含：

1. 标记函数开始的伪指令。
2. 函数名的 label 定义。
3. 调整栈指针的指令（分配新 frame）。
4. 将逃逸参数（包括静态链接）存入 frame，将非逃逸参数移入新的临时寄存器。
5. 保存 callee-save 寄存器（包括返回地址寄存器）的 store 指令。

Body：

6. 翻译后的表达式。

Epilogue 包含：

7. 将返回值移到返回值寄存器的指令。
8. 恢复 callee-save 寄存器的 load 指令。
9. 重置栈指针的指令（释放 frame）。
10. 返回指令（JUMP 到返回地址）。
11. 标记函数结束的伪指令。

Fragment

Translate 阶段为每个函数产生一个 fragment，包含：

• frame：frame 描述符，包含关于局部变量和参数的机器特定信息。
• body：procEntryExit1 返回的结果。

Fragment 数据结构：

typedef struct F_frag_ *F_frag;
struct F_frag_ {
    enum { F_stringFrag, F_procFrag } kind;
    union {
        struct { Temp_label label; string str; } stringg;
        struct { T_stm body; F_frame frame; } proc;
    } u;
};

两种 fragment 类型：

• F_stringFrag：字符串常量（label + 字符串内容）。
• F_procFrag：过程/函数（IR 语句体 + frame 描述符）。

Translate 模块的接口：

void Tr_procEntryExit(Tr_level level, Tr_exp body, Tr_accessList formals);
F_fragList Tr_getResult(void);  // 返回所有函数 fragment 的列表
