卷积神经网络

在 32×3232\times32 图像上寻找一段竖直边缘，左上角与右下角可以使用同一种检测规则。卷积把这条规则写成一个小核，在整张图像上复用。多层卷积网络逐步组合局部响应，再根据任务生成类别、位置或像素级预测。

卷积运算

采用 NCHW 排列，输入 X∈RB×Cin×H×WX\in\mathbb R^{B\times C_{\mathrm{in}}\times H\times W}，卷积核权重

K∈RCout×Cin×kh×kw,b∈RCout.K\in\mathbb R^{C_{\mathrm{out}}\times C_{\mathrm{in}}\times k_h\times k_w}, \qquad b\in\mathbb R^{C_{\mathrm{out}}}.

BB 是样本数，Cin,CoutC_{\mathrm{in}},C_{\mathrm{out}} 是输入、输出通道数，kh,kwk_h,k_w 是核的高宽。普通卷积的每个输出通道都读取全部输入通道。忽略 batch 下标，令 XpadX^{\mathrm{pad}} 是四周补零后的输入，则

Yo,u,v=bo+∑c=0Cin−1∑i=0kh−1∑j=0kw−1Ko,c,i,j⋅Xc, ush+idh, vsw+jdwpad.\begin{aligned} Y_{o,u,v}=b_o+{}&\sum_{c=0}^{C_{\mathrm{in}}-1} \sum_{i=0}^{k_h-1}\sum_{j=0}^{k_w-1}K_{o,c,i,j}\\ &\cdot X^{\mathrm{pad}}_{c,\,us_h+id_h,\,vs_w+jd_w}. \end{aligned}

oo 是输出通道，(u,v)(u,v) 是输出位置，(i,j)(i,j) 是核内位置；sh,sws_h,s_w 是步幅，dh,dwd_h,d_w 是膨胀率。步幅控制相邻窗口移动多远，膨胀率控制核内采样点隔多远。多个通道的乘积相加后产生一个标量，同一个 KK 在所有空间位置复用。

深度学习库实现的上述运算通常是互相关：不翻转核。数学卷积会翻转核的空间坐标。PyTorch Conv2d 文档明确采用互相关约定；对可学习的核而言，采用哪个方向主要影响记号与实现对应。

取单通道、无补零、步幅和膨胀率均为 1 的例子：

X=[123456789],K=[100−1],b=0.\begin{gathered} X=\begin{bmatrix}1&2&3\\4&5&6\\7&8&9\end{bmatrix},\\ K=\begin{bmatrix}1&0\\0&-1\end{bmatrix},\quad b=0. \end{gathered}

左上角窗口的输出是 1⋅1+2⋅0+4⋅0+5⋅(−1)=−41\cdot1+2\cdot0+4\cdot0+5\cdot(-1)=-4；右上角是 2−6=−42-6=-4。整个输出为

Y=[−4−4−4−4].Y=\begin{bmatrix}-4&-4\\-4&-4\end{bmatrix}.

若有第二个输入通道，它会用同一输出通道对应的另一片核进行计算，再加到这四个结果上。若要输出 8 个通道，就学习 8 组覆盖全部输入通道的核。

输出尺寸与参数量

高度方向每侧补 php_h 个零，膨胀卷积核占据的有效宽度为 dh(kh−1)+1d_h(k_h-1)+1。最后一个窗口必须完整落在补齐后的输入中，因此

Hout=⌊H+2ph−dh(kh−1)−1sh⌋+1.H_{\mathrm{out}}= \left\lfloor\frac{H+2p_h-d_h(k_h-1)-1}{s_h}\right\rfloor+1.

宽度同理，将 H,ph,kh,dh,shH,p_h,k_h,d_h,s_h 换成对应的 W,pw,kw,dw,swW,p_w,k_w,d_w,s_w。⌊⋅⌋\lfloor\cdot\rfloor 表示向下取整。这个写法假设两侧补零相同；非对称补零时把 2ph2p_h 换成上下补零量之和。

输入 (8,3,32,32)(8,3,32,32)，使用 16 个 3×33\times3 核、stride 1、padding 1、dilation 1，则

Hout=⌊(32+2−2−1)/1⌋+1=32,H_{\mathrm{out}}=\lfloor(32+2-2-1)/1\rfloor+1=32,

输出为 (8,16,32,32)(8,16,32,32)。把 stride 改成 2 后，高宽变成 1616。若输入大小为 3131，同样设置仍得到 1616，所以“减半”在奇数尺寸上要按公式计算。dilation 2 的 3×33\times3 核覆盖 5×55\times5 范围，只有 9 个采样位置；配 padding 2、stride 1 时可以保持高宽。

不分组且有偏置的卷积参数量为

Cout(Cinkhkw+1).C_{\mathrm{out}}(C_{\mathrm{in}}k_hk_w+1).

上述 3→163\to16 的卷积只有 16(3×3×3+1)=44816(3\times3\times3+1)=448 个参数，但权重需要在 8×32×328\times32\times32 个位置重复使用。参数量小与运算次数小是两回事；乘加次数约为 BHoutWoutCoutCinkhkwBH_{\mathrm{out}}W_{\mathrm{out}}C_{\mathrm{out}}C_{\mathrm{in}}k_hk_w。

分组卷积将通道分成 gg 组，每组只连接自己的输入通道，权重参数变为 Cout(Cin/g)khkwC_{\mathrm{out}}(C_{\mathrm{in}}/g)k_hk_w，另加可选偏置。输入和输出通道数都要能被 gg 整除。深度卷积是 g=Cing=C_{\mathrm{in}} 的特例。1×11\times1 普通卷积则在每个位置混合通道，不直接扩大空间邻域。

池化

池化在每个通道内部汇聚窗口，不同通道保持分开。最大池化取窗口最大值，平均池化取均值；通常都没有可学习权重。例如

[1324]→max pool4,[1324]→average pool2.5.\begin{gathered} \begin{bmatrix}1&3\\2&4\end{bmatrix} \xrightarrow{\text{max pool}}4,\\ \begin{bmatrix}1&3\\2&4\end{bmatrix} \xrightarrow{\text{average pool}}2.5. \end{gathered}

2×22\times2 窗口、stride 2 的池化把 32×3232\times32 变成 16×1616\times16。最大池化反传时将梯度交给被选中的最大值位置；平均池化把梯度按平均权重分配。其输出尺寸规则还受 ceil_mode 影响，下文使用默认向下取整。

全局平均池化把每个通道的整张特征图平均：

vb,c=1HW∑u=1H∑v=1WXb,c,u,v.v_{b,c}=\frac1{HW}\sum_{u=1}^{H}\sum_{v=1}^{W}X_{b,c,u,v}.

它把 (B,C,H,W)(B,C,H,W) 变为 (B,C)(B,C)，然后可接一个分类线性层。空间平均舍去了精确位置，适合“图中是什么”的汇总；像素级分割通常保留或恢复空间输出。

感受野

某个输出位置所依赖的输入区域叫感受野。对顺序连接的卷积和局部池化，用 rlr_l 表示第 ll 层的理论感受野边长，用 jlj_l 表示相邻两个输出中心在原始输入上相隔多少个像素。初始 r0=1,j0=1r_0=1,j_0=1，递推为

jl=jl−1sl,rl=rl−1+(kl−1)dljl−1.j_l=j_{l-1}s_l,\qquad r_l=r_{l-1}+(k_l-1)d_lj_{l-1}.

这里在一个方向计算；矩形核可分别处理高和宽。kl,sl,dlk_l,s_l,d_l 是当前层的核大小、步幅、膨胀率。逐点激活不改变 r,jr,j。递推与更多分支情形可参见 Distill 的感受野推导。

取 3×3 conv → 2×2 pool → 3×3 conv → 2×2 pool，步幅依次为 1,2,1,21,2,1,2，膨胀率均为 1：

运算后 rr jj 对原图的含义
第一层卷积 3 1 每点读取宽 3 的区域
第一次池化 4 2 相邻中心相距 2 像素
第二层卷积 8 2 新增两个跨度为 2 的邻域间隔
第二次池化 10 4 每点理论上覆盖宽 10 的区域

这算的是连接结构允许覆盖的范围；padding 附近有一部分位置落在补零上，真实输入的贡献还取决于权重、激活和池化选择。两个 stride 1 的 3×33\times3 卷积形成宽 5 的理论感受野，层间还可放一次非线性，这就是小核堆叠同时扩展范围与变换能力的具体方式。

CNN 分类示例

把三分类相册任务具体化，输入是 BB 张 32×3232\times32 RGB 图像：

模块 输出形状 可学习参数
输入 B×3×32×32B\times3\times32\times32 0
Conv 3→83\to8，3×33\times3，padding 1；ReLU B×8×32×32B\times8\times32\times32 8(3⋅9+1)=2248(3\cdot9+1)=224
MaxPool 2×22\times2，stride 2 B×8×16×16B\times8\times16\times16 0
Conv 8→168\to16，3×33\times3，padding 1；ReLU B×16×16×16B\times16\times16\times16 16(8⋅9+1)=116816(8\cdot9+1)=1168
MaxPool 2×22\times2，stride 2 B×16×8×8B\times16\times8\times8 0
全局平均池化，展平 B×16B\times16 0
Linear 16→316\to3 B×3B\times3 16⋅3+3=5116\cdot3+3=51

总参数量为 224+1168+51=1443224+1168+51=1443。第二次池化后的局部感受野为 10×1010\times10。全局平均池化汇总 8×88\times8 个位置，其理论覆盖边长为 10+7×4=3810+7\times4=38，包含补零区域，实际可依赖整张 32×3232\times32 输入。

数据先在局部邻域内组合，再随池化扩大在原图上的间隔，最后变成每个通道一个汇总数。这个模型的参数是两层卷积和输出线性层的权重、偏置；没有跨图像传递的循环状态，也没有 BatchNorm 运行均值。反向传播会将分类损失依次传给线性层、平均池化、卷积与输入激活；某个卷积权重在所有使用它的位置上累积梯度。

import torch
from torch import nn

torch.manual_seed(7)
model = nn.Sequential(
    nn.Conv2d(3, 8, 3, padding=1), nn.ReLU(), nn.MaxPool2d(2),
    nn.Conv2d(8, 16, 3, padding=1), nn.ReLU(), nn.MaxPool2d(2),
    nn.AdaptiveAvgPool2d(1), nn.Flatten(), nn.Linear(16, 3),
)
x = torch.rand(4, 3, 32, 32)
y = torch.tensor([0, 1, 2, 0], dtype=torch.long)
optimizer = torch.optim.SGD(model.parameters(), lr=0.01)
model.train()
optimizer.zero_grad()
logits = model(x)
assert logits.shape == (4, 3)
loss = nn.functional.cross_entropy(logits, y)
loss.backward()
optimizer.step()
assert sum(p.numel() for p in model.parameters()) == 1443

model.eval()
with torch.no_grad():
    predictions = model(x).argmax(dim=1)
print(predictions.shape)  # torch.Size([4])

随机图像与标签用于检查形状和训练调用顺序。学习真实分类规律时，要把它们替换成训练集批次，并用独立数据做评价。

ResNet

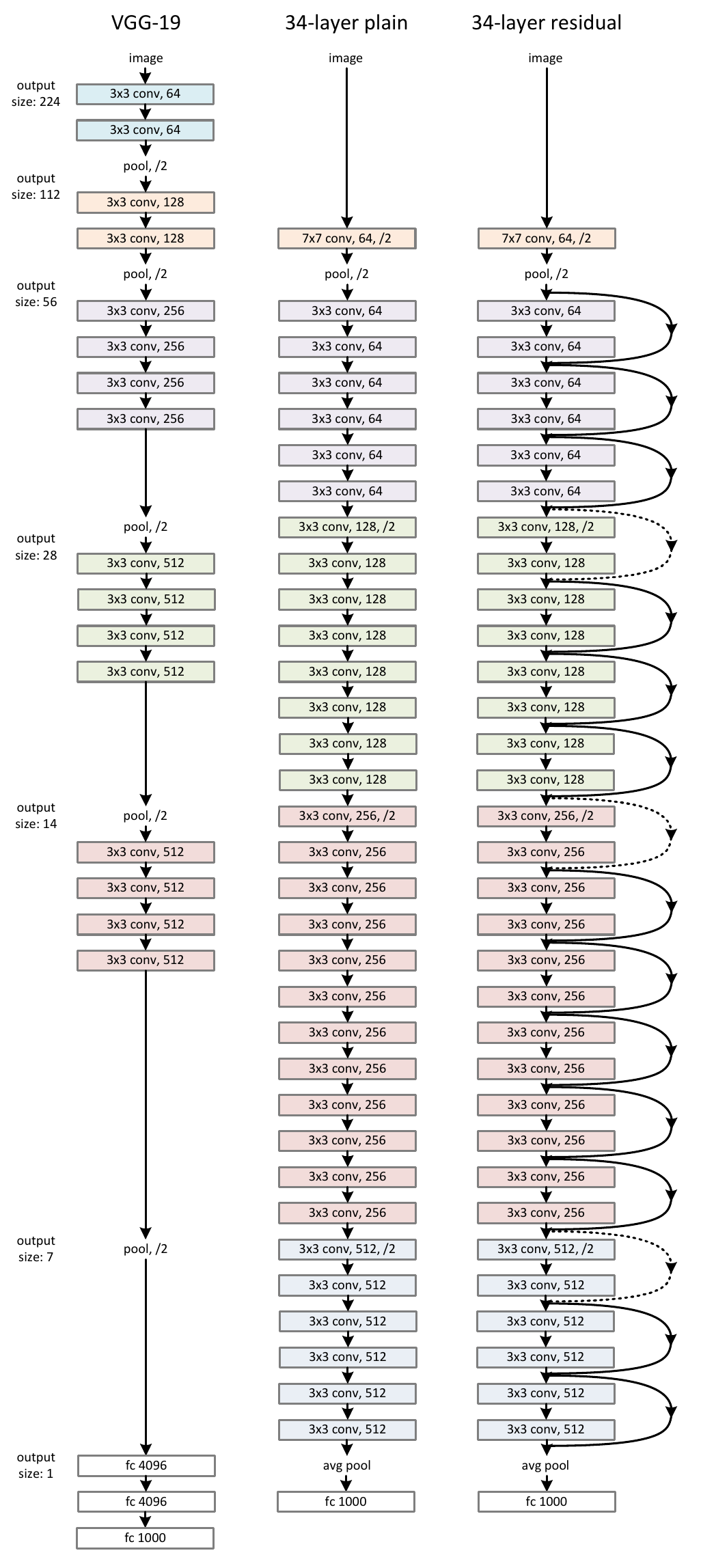

ResNet 论文图 3：VGG-19、34 层普通网络与 34 层残差网络，标出下采样和不同通道阶段

图 1：摘自 He 等，Deep Residual Learning for Image Recognition，CVPR 2016，图 3。保留三列架构，裁去周围正文。中列与右列方便对照跳跃连接；/2 表示 stride 2。可打开原尺寸图片放大阅读。

沿右列向下，特征图高宽逐阶段缩小，通道数从 64 增加到 128、256、512。以 224×224224\times224 输入为例，7×77\times7、stride 2、padding 3 的首层输出 112×112112\times112；3×33\times3、stride 2、padding 1 的池化得到 56×5656\times56，后续三个降采样阶段得到 28,14,728,14,7 的高宽。末尾平均池化与全连接层把空间特征变成类别分数。

论文在卷积后、激活前使用 BatchNorm，训练时还维护其运行统计量。图中的弧线把块输入送到更深处相加；通道或空间尺寸改变时要处理短接分支的形状。相加公式、投影参数量以及归一化状态在堆叠、残差与融合中继续计算。

卷积的共享权重使同一种局部运算能在不同位置重复。无边界影响、stride 1 等条件下，它具有平移等变性：输入移动，特征图也相应移动。池化、下采样与最终汇总会改变这种关系，分类器能否适应实际平移仍需在数据上检验。
