Relational Datavase design

First Normal Form

第一范式（First Normal Form，简称1NF）是数据库规范化过程中的基本范式，也是其他所有高级范式的基础。一个关系模式满足第一范式需要符合以下条件：

• 原子性：表中的每个属性（列）必须是不可再分的原子值，不允许有复合值或多值属性。
• 每个关系有一个主键：每个关系（表）必须有一个主键，用于唯一标识表中的每一行数据。
• 每个属性只包含单一值：表中的每个单元格只能包含一个值，不允许有集合、数组或其他多值类型。

不符合第一范式的表：

符合第一范式的表：

一个域中的元素是否是原子的，取决于它们在关系中的使用方式。

Pitfalls in Relational Database Design

关系数据库要求我们寻找一个好的schema，对于坏的schema，会出现以下问题：

• 数据冗余
• 更新异常
• 插入异常
• 删除异常
• 表示信息的能力下降

1. 缺乏适当的范式化：未能将表分解为合适的范式，导致上述异常问题

2. 过度范式化：将表分解得过于细碎，导致需要大量连接操作，影响查询性能

3. 不恰当的主键选择：

   • 使用不稳定的业务属性作为主键
   • 使用过于复杂的复合主键
   • 没有为表定义适当的主键

4. 糟糕的命名约定：

   • 表名和列名不清晰
   • 不一致的命名风格
   • 使用保留字作为名称

5. 未恰当使用索引：

   • 索引不足，导致查询性能差
   • 索引过多，影响数据修改操作的性能

6. 忽视数据完整性约束：

   • 缺少必要的外键约束
   • 缺少检查约束或触发器来维护复杂的数据规则

7. 不考虑数据增长：

   • 设计未考虑到数据随时间增长的需求
   • 表结构不灵活，难以扩展

Decomposition

一个调整schema的方法叫decomposition，它将一个关系分解为多个关系。

例如将r(ABCD)分解为r1(AB)和r2(BCD)

要求1

如果$R_1$和$R_2$的是由$R$通过decomposition得到的，那么$R_1$和$R_2$的属性并集是$R$的属性

要求2

无损连接分解(lossless join decomposition)即，对于所有可能的关系$r \in R$，有

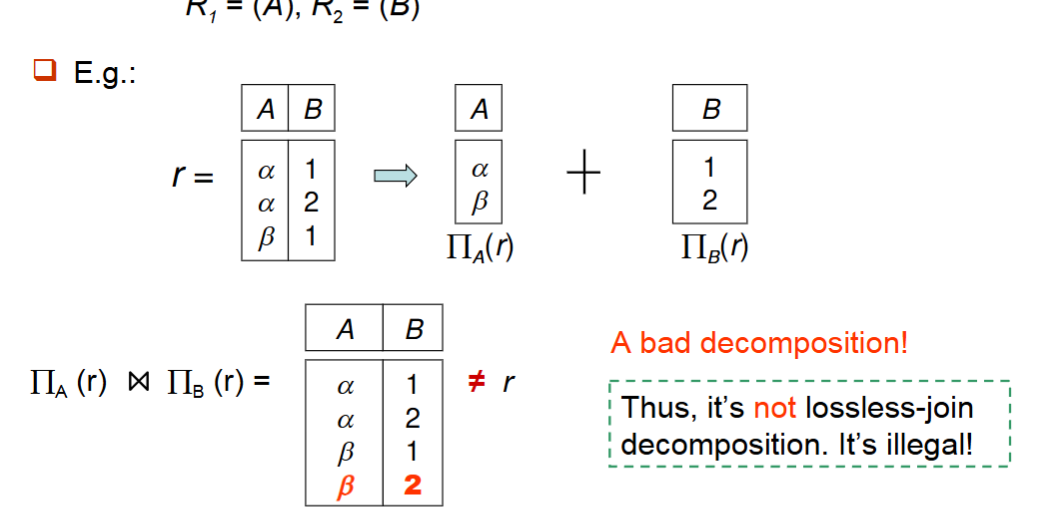

例如$R=(A,B),R_1=(A),R_2=(B)$，那么

这种分解是non-lossless的，因为$R_1(r) \bowtie R_2(r) \neq r$

总的来说，无损分解要求子关系是原关系的投影，并且子关系通过自然连接可以恢复原关系。

通过decomposition，可以去除冗余。

Functional Dependencies

简单来说，功能依赖$\alpha \rightarrow \beta$表示：如果我们知道$\alpha$的值，就能唯一确定$\beta$的值。

考虑一个学生选课关系：StudentCourse(学号, 姓名, 年龄, 课程号, 成绩, 学分)

在这个关系中可能存在以下功能依赖：

• 学号 $\rightarrow$ 姓名, 年龄
• 学号, 课程号 $\rightarrow$ 成绩
• 课程号 $\rightarrow$ 学分

The use of functional dependencies

We can use functional dependencies to:

• Test relations to see if they are legal under a given set of functional dependencies $F$.

如果r是R的合法关系，那么称r满足F(r satisfies F)。

例如 $r$ 的表如下

那么F={A $\rightarrow$ C, AB $\rightarrow$ D(也可以写为(A,B) $\rightarrow$ D),ABC $\rightarrow$ D}

但是A $\rightarrow$ B不成立;

• Specify constraints(F) on the set of legal relations--schema

我们说F在R上成立(F holds on R) 如果对于所有可能的合法关系r(R),r满足F。

在上面那个例子中，我们看到了一个合法的关系，但是它满足F，但是不能仅仅通过一个关系来确定。

容易判别一个r是否满足给定的F;不易判别F是否在R上成立。不能仅由某个r推断出F。R上的函数依赖F, 通常由定义R的语义决定。

Functional dependency types

1. 平凡的功能依赖(trivial functional dependency)：如果$Y \subseteq X$，那么$X \rightarrow Y$是平凡的(trivial)。例如：$(学号, 姓名) \rightarrow 学号$。

• 非平凡的功能依赖(non-trivial functional dependency)：如果$Y \not\subseteq X$，那么$X \rightarrow Y$是非平凡的(non-trivial)。例如：$学号 \rightarrow 姓名$。

• 完全功能依赖(fully functional dependency)：如果$X \rightarrow Y$，且对于$X$的任何真子集$X'$，都不存在$X' \rightarrow Y$，则称$Y$完全功能依赖于$X$。

• 部分功能依赖(partial functional dependency)：如果$X \rightarrow Y$，但存在$X$的真子集$X'$，使得$X' \rightarrow Y$，则称$Y$部分功能依赖于$X$。

Armstrong's axioms

Armstrong公理是一组用于推导功能依赖的规则：

1. 自反律 (reflexivity)：如果$Y \subseteq X$，则$X \rightarrow Y$（平凡依赖）

• 增广律 (augmentation)：如果$X \rightarrow Y$，则$XZ \rightarrow YZ$,也有$XZ \rightarrow Y$（对于任意属性集$Z$）

• 传递律 (transitivity)：如果$X \rightarrow Y$且$Y \rightarrow Z$，则$X \rightarrow Z$

从Armstrong公理可以推导出以下规则：

1. 合并规则 (union rule)：如果$X \rightarrow Y$且$X \rightarrow Z$，则$X \rightarrow YZ$

2. 分解规则 (decomposition rule)：如果$X \rightarrow YZ$，则$X \rightarrow Y$且$X \rightarrow Z$

• 伪传递规则 (pseudo-transitivity rule)：如果$X \rightarrow Y$且$WY \rightarrow Z$，则$XW \rightarrow Z$

Closure of a set of functional dependencies

给定一组功能依赖$F$，我们可以使用Armstrong公理推导出所有可能的功能依赖，这个集合称为$F$的闭包，记作$F^+$。

Attribute closure

如何测试属性A是不是R的一个superkey?

• 找到$F^+$
• 检查$A \rightarrow B_i \in F^+$
• 如果$\bigcup B_i = R$，则A是superkey

但是$F^+$很难计算，所以需要使用属性闭包。直接计算能被$A$属性确定的属性集合。

There are three kind uses if the atrribute set closure:

• Test if an attribute is a superkey,查看$A^+$是否等于R
• Testing functional dependencies,查看$X \rightarrow Y$是否在$F^+$中，只需要查看$Y \subseteq X^+$
• Computing closure of F,计算$F^+$，对于每个属性集$X$，计算$X^+$，对于每个$Y \subseteq X^+$，$X \rightarrow Y$在$F^+$中,输出所有的$X \rightarrow Y$组成$F^+$

Canonical cover

DBMS should always check to ensure not violate any Functional Dependency (FD) in F.

将F中的多余属性去掉就得到F的正则覆盖。

对于多余属性，有三种情况

• FD可从其它FD推导出

Eg：

$A \rightarrow C$可从$A \rightarrow B$和$B \rightarrow C$推导出，所以$A \rightarrow C$是多余的。

$F_c=\{A \rightarrow B, B \rightarrow C\}$

• FD中左边是多余的

Eg：

由于从前两个可以推导出$A \rightarrow C$，所以$A \rightarrow AC \rightarrow D$,所以属性$C$是多余的。

$F_c=\{A \rightarrow B, B \rightarrow C, A \rightarrow D\}$

• FD中右边是多余的

Eg：

$C$是多余的，因为$A \rightarrow CD$可以写为$A \rightarrow C$和$A \rightarrow D$，而$A \rightarrow C$已经可以由前两条推出$F$。

$F_c=\{A \rightarrow B, B \rightarrow C, A \rightarrow D\}$

Judging Extraneous Attributes

在寻找正则覆盖时，需要识别和移除多余属性。多余属性的判定可以分为以下两种情况：

对于函数依赖 $\alpha \rightarrow \beta$ 在 $F$ 中：

• 左侧多余属性

如果属性 $A \in \alpha$，且 $F$ 逻辑上等价于 $F' = (F - \{\alpha \rightarrow \beta\}) \cup \{(\alpha - A) \rightarrow \beta\}$，则 $A$ 在 $\alpha$ 中是多余的。

也就是说，如果移除了 $A$ 后的函数依赖仍能推导出相同的约束，则 $A$ 是多余的。

例如：

• $\alpha = \{A\alpha'\}$，$\{A\alpha'\} \rightarrow \beta$。若 $F$ 蕴涵 $\alpha' \rightarrow \beta$，则 $\{A\alpha'\} \rightarrow \beta$ 多余，即 $A$ 多余。
• 给定 $F = \{A \rightarrow C, AB \rightarrow C\}$ 因为 $F = \{A \rightarrow C, AB \rightarrow C\}$ 逻辑上蕴涵 $A \rightarrow C$，所以 $B$ 在 $AB \rightarrow C$ 中是多余的， $F' = \{A \rightarrow C, A \rightarrow C\} = \{A \rightarrow C\}$

• 右侧多余属性

如果属性 $A \in \beta$，且函数依赖集 $F' = (F - \{\alpha \rightarrow \beta\}) \cup \{\alpha \rightarrow (\beta - A)\}$ 逻辑上蕴涵 $F$，则 $A$ 在 $\beta$ 中是多余的。

例如：

• $\beta = \{A\beta'\}$, $\alpha \rightarrow \{A\beta'\}$，有 $\{\alpha \rightarrow A, \alpha \rightarrow \beta\}$。若 $F'$ 蕴涵 $\alpha \rightarrow A$，则 $\alpha \rightarrow A$ 多余（即可用 $F'$ 代替 $F$）。
• 给定 $F = \{A \rightarrow C, AB \rightarrow CD\}$ 由于 $AB \rightarrow CD \Rightarrow \{AB \rightarrow C, AB \rightarrow D\}$，且 $AB \rightarrow C$ 可以从 $F' = \{A \rightarrow C, AB \rightarrow D\}$ 推导出， 因此 $C$ 在 $AB \rightarrow CD$ 中是多余的。

Computing canonical cover

要计算函数依赖集F的规范覆盖，需要执行以下步骤：

重复执行以下操作：

• 使用合并规则，将$F$中形如 $\alpha_1 \rightarrow \beta_1$ 和 $\alpha_1 \rightarrow \beta_2$ 的依赖替换为 $\alpha_1 \rightarrow \beta_1\beta_2$
• 查找具有多余属性的函数依赖 $\alpha \rightarrow \beta$（多余属性可能出现在$\alpha$或$\beta$中）
• 如果发现多余属性，则从 $\alpha \rightarrow \beta$ 中删除该属性

直到F不再变化为止

注意：当某些多余属性被删除后，合并规则可能变得适用，因此需要重新应用合并规则。

Decomposition

Desirable properties of a decomposition

• 子关系属性的并必须覆盖原属性

• 子关系必须是无损连接的,对于一分为二的分解，分解后的两个子模式的共同属性必须是R1或者R2

• 子关系必须保持函数依赖(Dependency preserving)

• 为了高效地检查更新（确保不违反任何FD），允许在子关系$R_i$中分别进行更新验证，而无需执行它们的连接操作。

• F对$R_i$的限制是：$F_i \subseteq F^+$；$F_i$只包含$R_i$的属性。

• $(F_1 \cup F_2 \cup ... \cup F_n)^+ = F^+$，其中$F_i$是包含在$F^+$中且只包含$R_i$属性的依赖集。

• 子关系必须满足一定的范式.Boyce-Codd范式（BCNF）或第三范式（3NF）。

Boyce-Codd Normal Form

Testing for BCNF

要检查一个非平凡依赖 $\alpha \rightarrow \beta$ 是否违反BCNF：

• 计算 $\alpha^+$（属性 $\alpha$ 的闭包）
• 验证 $\alpha^+$ 是否包含关系 $R$ 的所有属性，即 $\alpha$ 是否是 $R$ 的超键

简化测试：要检查关系模式 $R$ 是否满足BCNF，只需检查给定集合 $F$ 中的依赖是否违反BCNF，而不必检查 $F^+$ 中的所有依赖。

• 如果 $F$ 中没有依赖违反BCNF，那么 $F^+$ 中的依赖也不会违反BCNF

$F^+$ 是由Armstrong的3个公理从 $F$ 推出的，而任何公理都不会使函数依赖(FD)左边变小(拆分)，故如果 $F$ 中没有违反BCNF的FD(即左边是superkey)，则 $F^+$ 中也不会。

Warning

然而，仅使用 $F$ 来测试BCNF可能在测试分解关系 $R_i$ 时出现错误。

例如，考虑 $R(A, B, C, D)$，函数依赖 $F = \{A \rightarrow B, B \rightarrow C\}$

• $R$ 是否满足BCNF？候选键是什么？
• 将 $R$ 分解为 $R_1(A, B)$ 和 $R_2(A, C, D)$
• $F$ 中没有仅包含 $(A, C, D)$ 属性的函数依赖，因此可能误认为 $R_2$ 满足BCNF
• 实际上，$F^+$ 中的依赖 $A \rightarrow C$ 表明 $R_2$ 不满足BCNF，因为$A$不是$R_2$的超键，它不能确定$D$

可在 $F$ 下判别 $R$ 是否违反BCNF，但必须在 $F^+$ 下判别 $R$ 的分解式是否违反BCNF。

Algorithm for BCNF Decomposition

result := {R};

done := false;

compute F+;

while (not done) do

if (there is a schema Ri in result that is not in BCNF)

then begin

let $\alpha \rightarrow \beta$ be a nontrivial functional

dependency that holds on Ri such

that $\alpha \rightarrow Ri$ is not in F+, and $\alpha \cap \beta = \emptyset$;

result := (result - Ri) $\cup$ ($\alpha, \beta$) $\cup$ (Ri - $\beta$);

end

else done := true;

注：最终，每个子模式都满足BCNF，且分解是无损连接的。

说明：

• 当发现结果集中存在不满足BCNF的关系模式Ri时，这意味着Ri中存在非平凡函数依赖$\alpha \rightarrow \beta$，且$\alpha$不是键
• 将Ri分解为两个子模式：
  • Ri1 = ($\alpha, \beta$)
  • Ri2 = (Ri - $\beta$, $\alpha$)
  • 其中$\alpha$是Ri1和Ri2的共同属性

Third Normal Form

第三范式（3NF）是比BCNF稍弱的范式，它允许某些非平凡依赖的左侧不是超键，但要求右侧属性必须是主键的一部分。

第三范式的特点：

• 比BCNF更容易实现，但允许一定程度的冗余
• 总能找到一个无损连接且保持依赖的分解
• 实际应用中，当BCNF分解导致依赖不保持时，会采用3NF

Testing for 3NF

• 只需检查依赖集 $F$ 中的函数依赖，无需检查 $F^+$ 中的所有函数依赖。

• 使用 属性闭包 来检查每个依赖 $\alpha \rightarrow \beta$，以判断 $\alpha$ 是否为 超键 。

• 当 $\alpha$ 不是超键时

  • 需要验证 $\beta$ 中的每个属性是否包含在关系 $R$ 的某个候选键中。
  • 这个测试相对昂贵，因为涉及到查找所有候选键。
  • 测试关系是否满足$3NF$已被证明是 NP-hard。
  • 有趣的是，将关系分解为第三范式（稍后会描述）可以在多项式时间内完成。

注：第三范式比BCNF稍弱，但可以保证依赖保持性，这在实际应用中非常重要。

3NF Decomposition Algorithm

3NF分解算法是一种能够保证无损连接和依赖保持的分解方法，该算法可以在多项式时间内完成。

Algorithm steps

1. 找到函数依赖集$F$的正则覆盖$F_c$

2. 为$F_c$中的每个函数依赖$\alpha \rightarrow \beta$创建一个关系模式$R_i = (\alpha, \beta)$

3. 如果没有任何关系模式包含原关系的候选键，则添加一个包含候选键的关系模式

4. 消除冗余的关系模式（如果有）

Let Fc be a canonical cover for F;
i := 0;
for each functional dependency α → β in Fc do
    if none of the schemas Rj, 1 ≤ j ≤ i contains αβ
        then begin
            i := i + 1;
            Ri := (α, β)
        end
if none of the schemas Rj, 1 ≤ j ≤ i contains a candidate key for R then
    begin
        i := i + 1;
        Ri := any candidate key for R;
    end
return (R1, R2, ..., Ri)

这个算法的特点：

• 第2步确保了依赖保持性，因为$F_c$中的每个函数依赖都被包含在某个子模式中
• 第3步确保了无损连接性，因为至少有一个子模式包含原关系的候选键
• 生成的所有关系模式都满足3NF

Banker-info-schema = (branch-name, customer-name, banker-name, office-number)

F = {banker-name → branch-name office-number,
    customer-name branch-name → banker-name}

{customer-name, branch-name}

Banker-office-schema = (banker-name, branch-name, office-number)
Banker-schema = (customer-name, branch-name, banker-name)

Multivalued Dependencies

多值依赖可以这样理解：当一个属性A($\alpha$)确定了另一组属性B($\beta$)的一组值，并且这组值 独立于 其他属性C($R-\alpha-\beta$)时，我们说A多值依赖于B（写作A→→B）。

简单来说："如果我知道A的值，那么B的值集合与C的值集合是相互独立的组合"。

想象一个学生选课表：

• 每个学生可以选多门课程
• 每个学生有多个爱好
• 学生选什么课与他有什么爱好没有关系

这就形成了：

• 学生ID →→ 课程（学生ID多值依赖于课程）
• 学生ID →→ 爱好（学生ID多值依赖于爱好）

假设张三选了数学和物理两门课，他有绘画和游泳两个爱好，表中就会出现：

注意：表中每个课程都与每个爱好组合出现了一次，这就是多值依赖导致的数据冗余。

因为多值依赖表示的是"独立的多对多关系"：

• 学生与课程是多对多关系
• 学生与爱好是多对多关系
• 这两种关系相互独立

当我们把独立的关系放在同一张表中，必然会产生所有可能组合，导致冗余。

将表分解为两个独立的关系：

1. 学生-课程表：(学生ID, 课程)

• 学生-爱好表：(学生ID, 爱好)

这样既减少了冗余，也反映了数据的真实语义：课程选择和爱好是两个独立的多值事实。

这就是为什么我们需要第四范式(4NF)：消除非平凡且非函数依赖的多值依赖。

Fourth Normal Form

• 如果一个关系满足4NF，它必然满足BCNF
• 4NF主要解决了多值依赖导致的数据冗余问题
• 4NF比BCNF更严格

以学生-课程-爱好关系为例：

这个关系存在多值依赖：

• 学生ID →→ 课程
• 学生ID →→ 爱好

但学生ID不是该关系的超键，因此违反4NF。

将违反4NF的关系分解为满足4NF的关系：

1. 学生-课程关系：(学生ID, 课程)

• 学生-爱好关系：(学生ID, 爱好)

Requirements for decomposition

Restriction of MVDs

Assume $R$ is decomposed into $R_1, R_2, ..., R_n$, each $R_i$ is required to conform to 4NF.

The restriction of $D$ to $R_i$ is the set $D_i$ consisting of :

• All functional dependencies in $D^+$ that include only attributes of $R_i$
• All multivalued dependencies of the form

[\alpha \rightarrow\rightarrow (\beta \cap R_i)]

where $\alpha \subseteq R_i$ and $\alpha \rightarrow\rightarrow \beta$ is in $D^+$

所有在$D^+$中（$D$的闭包）仅包含$R_i$属性的函数依赖会被保留在$D_i$中。

例如：如果原关系有依赖$A \rightarrow B$，且$A$和$B$都在子关系$R_i$中，则$A \rightarrow B$会保留在$D_i$中。

对于$D^+$中的每个多值依赖$\alpha \rightarrow\rightarrow \beta$：

如果$\alpha$包含在$R_i$中

则$\alpha \rightarrow\rightarrow (\beta \cap R_i)$会被包含在$D_i$中

这表示在子关系上，多值依赖的右侧被"裁剪"为只包含该子关系的属性

Algorithm for 4NF Decomposition

result := {R};        // 初始结果集包含原始关系R
done := false;        // 设置循环继续标志
compute D+;           // 计算依赖集D的闭包
Let Di denote the restriction of D+ to Ri  // 确定D+对每个关系的限
while (not done) {
    // 检查result中是否存在不满足4NF的关系
    if (存在关系Ri不满足4NF) {
        // 找到一个违反4NF的多值依赖
        选择非平凡多值依赖 α →→ β，使得:
            - α不是Ri的超键
            - α与β没有交集(α∩β=∅)

        // 分解关系Ri
        result := (result - Ri) ∪ (α, β) ∪ (Ri - β);
    }
    else {
        done := true;  // 所有关系都满足4NF，算法结束
    }
}

D = {A →→ B
     B →→ HI
     CG →→ H}
