Chapter 18: Loop Optimization

循环通常占据程序执行时间的大部分，因此编译器优化会优先盯住 loop。chap18 的主线是：

先用 dominators 找出 loop；
再在 loop 上做局部但高收益的优化：loop-invariant hoisting、induction-variable optimization、bounds-check elimination、loop unrolling。

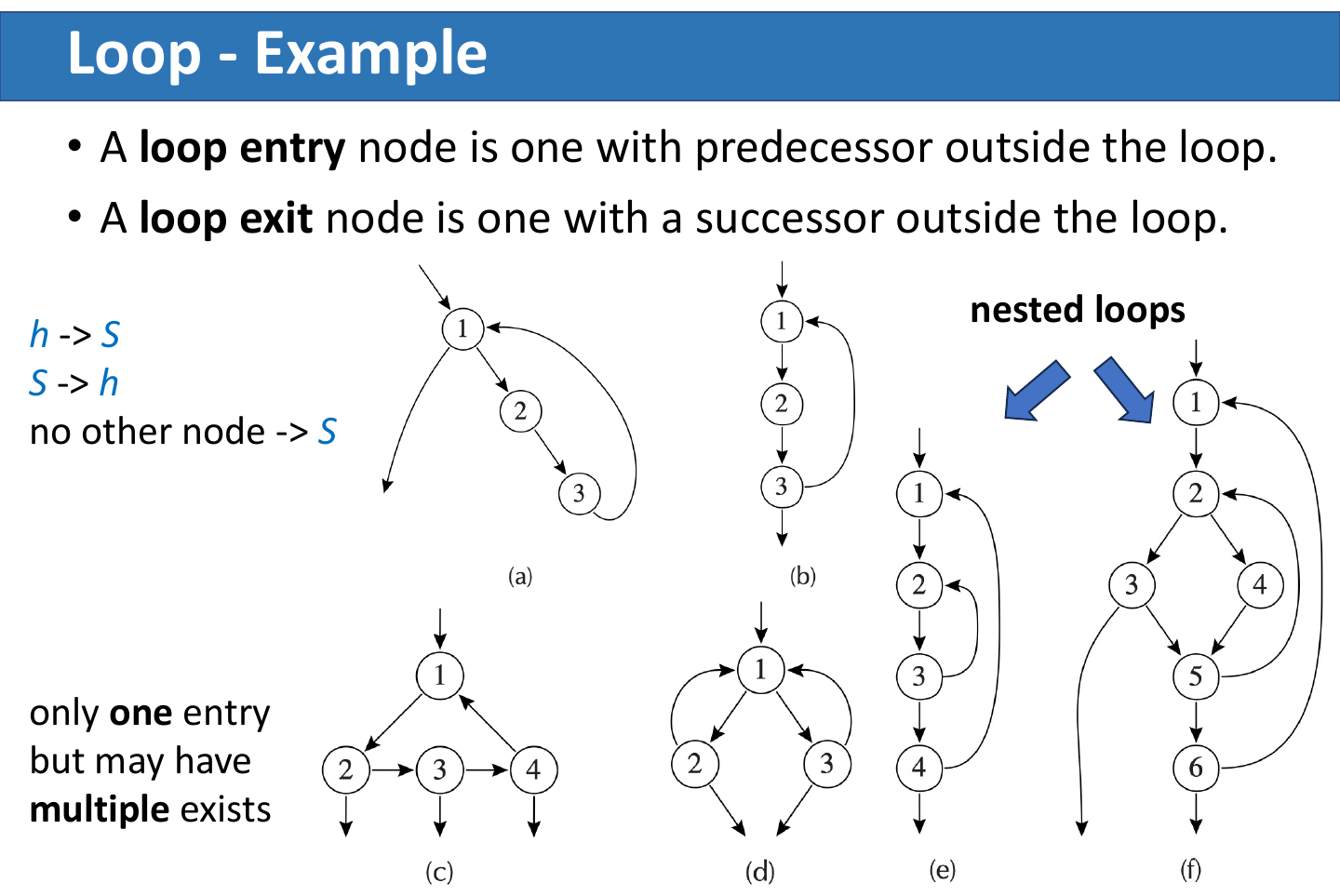

Loop 的控制流定义

直觉上，loop 是“一段反复执行的指令”。在控制流图中，loop 是一组节点 S，包含一个 header h，并满足：

从 S 中任意节点都能沿有向边到达 h；
从 h 能到达 S 中任意节点；
从 S 外进入 S 的边只能指向 h。

也就是说，header 是唯一入口；出口可以有多个。

概念	含义
entry node	loop 内部有来自 loop 外部前驱的节点
exit node	loop 内部有指向 loop 外部后继的节点
nested loop	一个 loop 完全包含在另一个 loop 中

Reducible flow graph

普通结构化控制流（while、for、if、break 等）通常产生 reducible flow graph。它的好处是：循环有清晰 header，很多 dataflow analysis 可以更高效地按特定顺序求解。

goto 或函数式语言中的任意 tail-call 结构可能产生 irreducible flow graph；本章算法尽量不依赖“图一定 reducible”。

Dominators

为了找 loop，先定义支配关系。控制流图有一个 start node s0。

节点 d dominates 节点 n，当且仅当从 s0 到 n 的每条路径都必须经过 d。

性质：

每个节点支配自己；
s0 支配所有可达节点；
一个节点可能有多个 dominator。

求 dominator 集合

令 D[n] 是所有支配 n 的节点集合：

D[s_0] = \{s_0\}

D[n] = \{n\} \cup \bigcap_{p \in pred[n]} D[p] \quad (n \ne s_0)

迭代算法：

D[s0] <- {s0}
for n != s0:
    D[n] <- all nodes

repeat
    for n != s0:
        D[n] <- {n} union intersection(D[p] for p in pred[n])
until fixed point

这里初始化为全集，是因为每轮更新只会让集合变小。

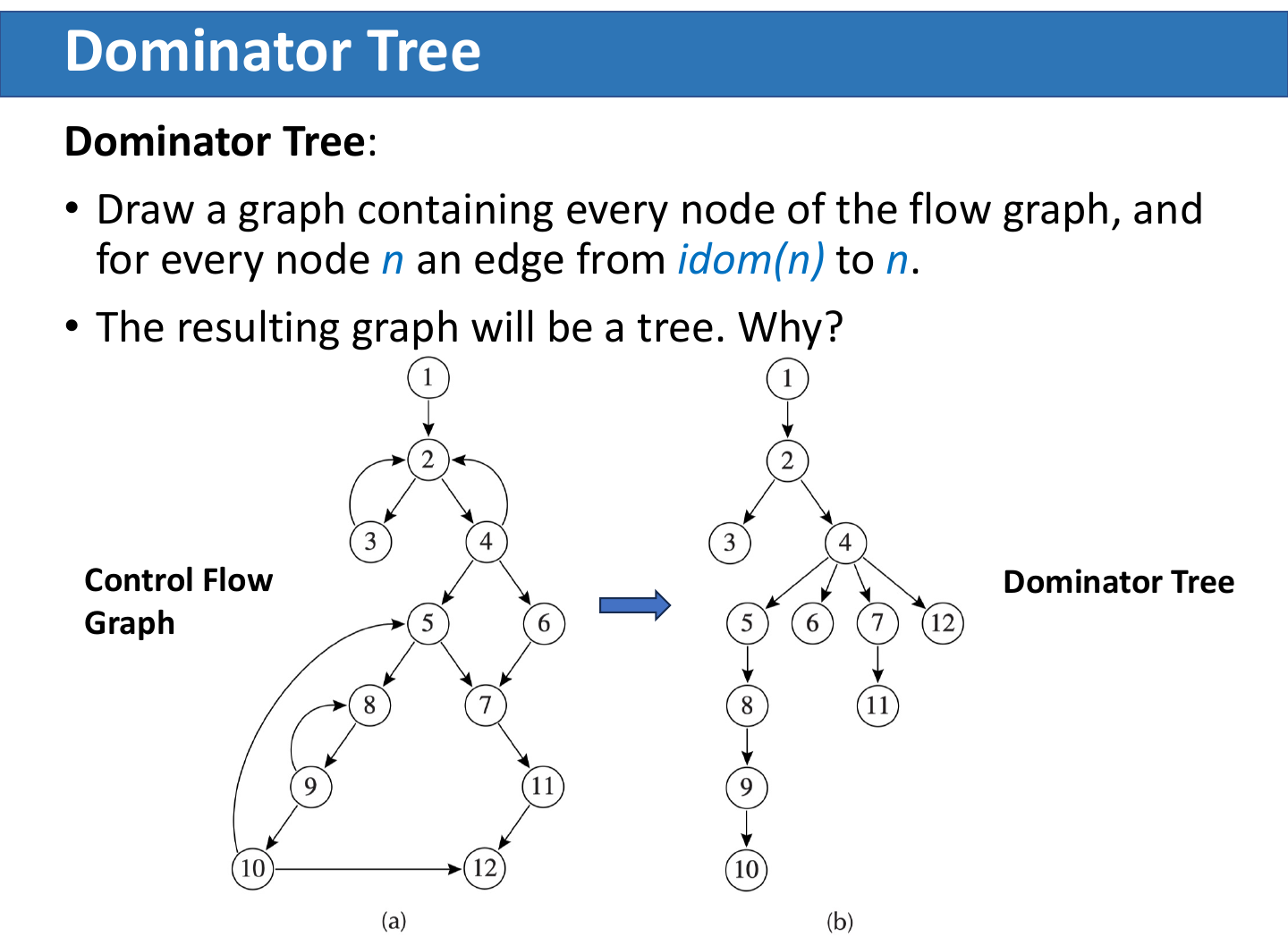

Immediate dominator 与 dominator tree

idom(n) 是 n 的唯一直接支配者：

idom(n) != n；
idom(n) 支配 n；
idom(n) 不支配 n 的其他 dominator。

把每个节点 n 连到 idom(n)，得到 dominator tree。

注意：dominator tree 的边不一定是控制流图中的真实边。例如 idom(7)=4，不代表 CFG 一定有 4 -> 7。

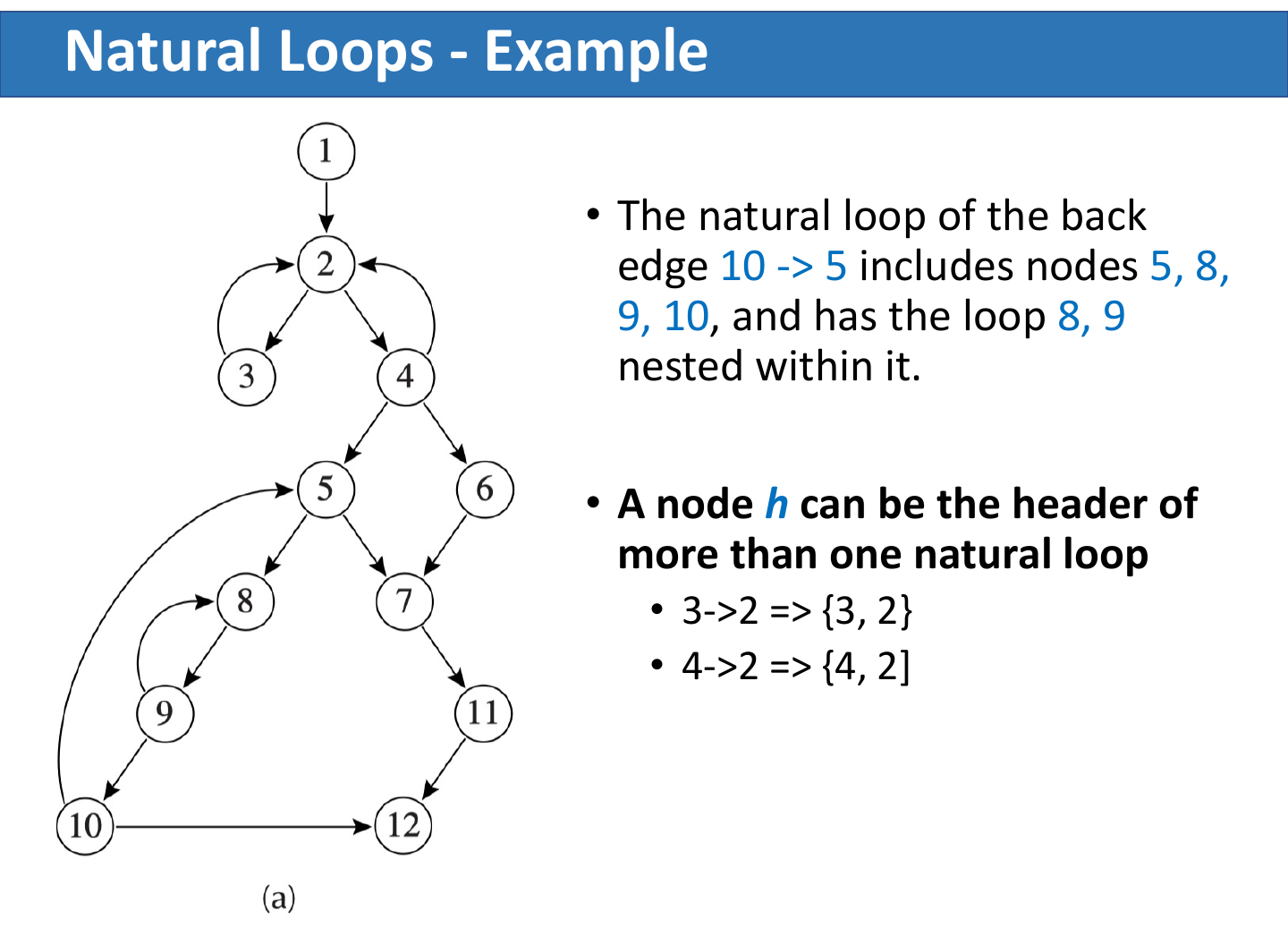

Back Edge 与 Natural Loop

若 CFG 中有边 n -> h，且 h dominates n，则这条边是 back edge。

一个 back edge n -> h 的 natural loop 是所有满足下列条件的节点 x：

h dominates x；
存在一条从 x 到 n 的路径，且路径不经过 h。

header 就是 h。

同一个 header 可能对应多个 natural loop；实际构造 loop-nest tree 时，通常把相同 header 的 natural loops 合并。

Loop-nest tree

构造 loop-nest tree 的流程：

计算 CFG 的 dominators；
构造 dominator tree；
找所有 back edges 与 natural loops；
对每个 header h，合并它的 natural loops，得到 loop[h]；
若 h2 在 loop[h1] 中，则 h1 是 h2 的祖先。

loop-nest tree 的叶子就是 innermost loops，优化通常先从内层循环开始。

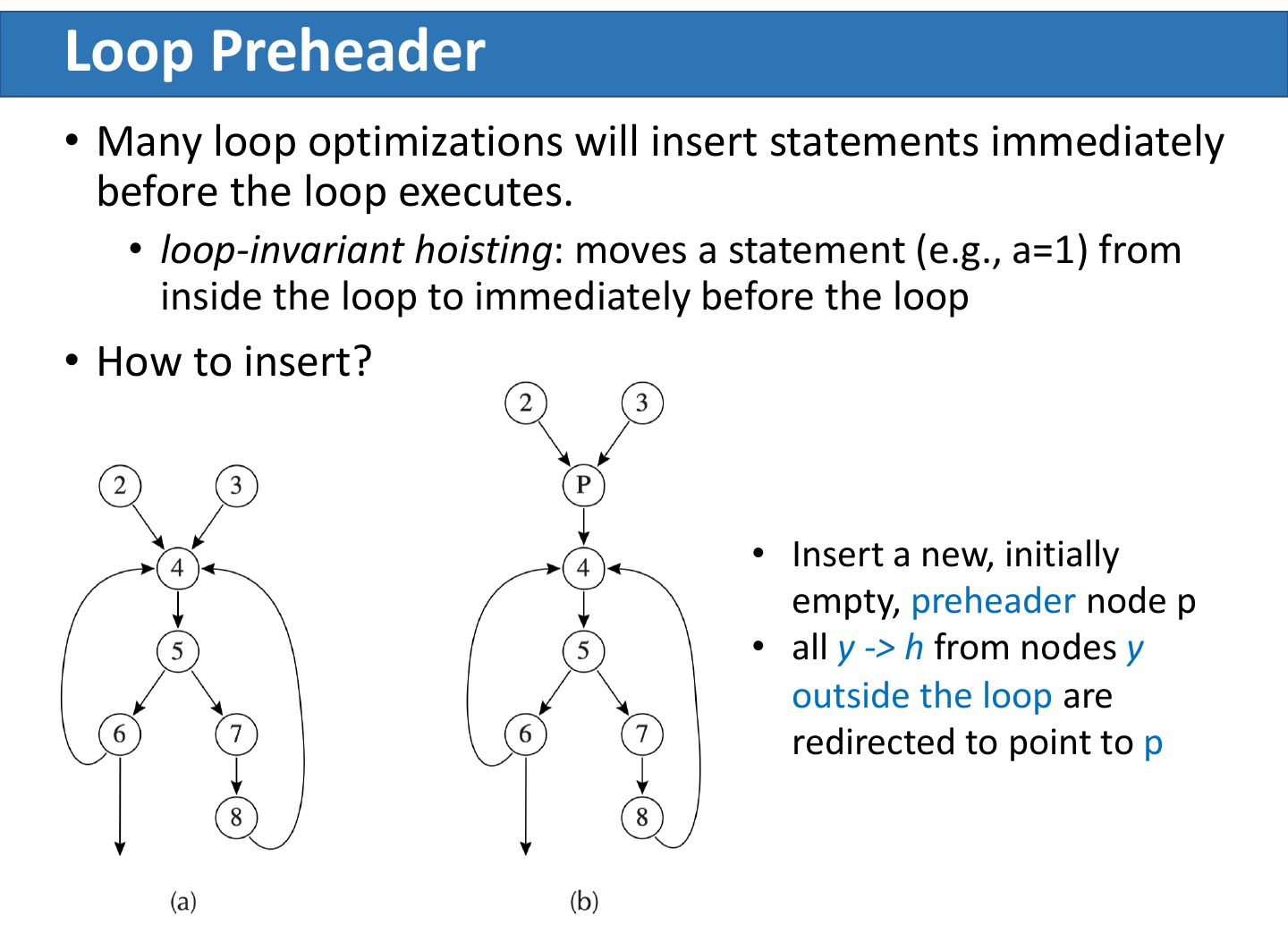

Loop Preheader

很多循环优化需要在“循环开始之前”插入语句，例如把 loop-invariant computation 移到循环外。如果 loop header 有多个来自外部的前驱，就没有一个唯一位置可放这些语句。

解决方法：插入 preheader 节点 p。

p 在 loop 外；
p -> h；
所有来自 loop 外部的 y -> h 改成 y -> p；
loop 内部的 back edge 仍然指向 h。

preheader 是 loop optimization 的“停车位”：hoisting、strength reduction initialization、bounds-check guard 等都可以放在这里。

Loop-Invariant Computations

若循环中有定义：

t <- a op b

并且 a、b 每次迭代的值都相同，那么 t 也每次相同，可以考虑把它 hoist 到 preheader。

如何判断 loop-invariant

定义 d: t <- a1 op a2 在 loop L 中是 loop-invariant，当且仅当每个 operand ai 满足下列之一：

ai 是常量；
所有 reaching definitions of ai 都在 loop 外；
只有一个 reaching definition of ai，且该 definition 本身是 loop-invariant。

这自然导出迭代算法：先找常量/loop 外定义，再反复扩展依赖于已知 invariant 的定义，直到 fixed point。

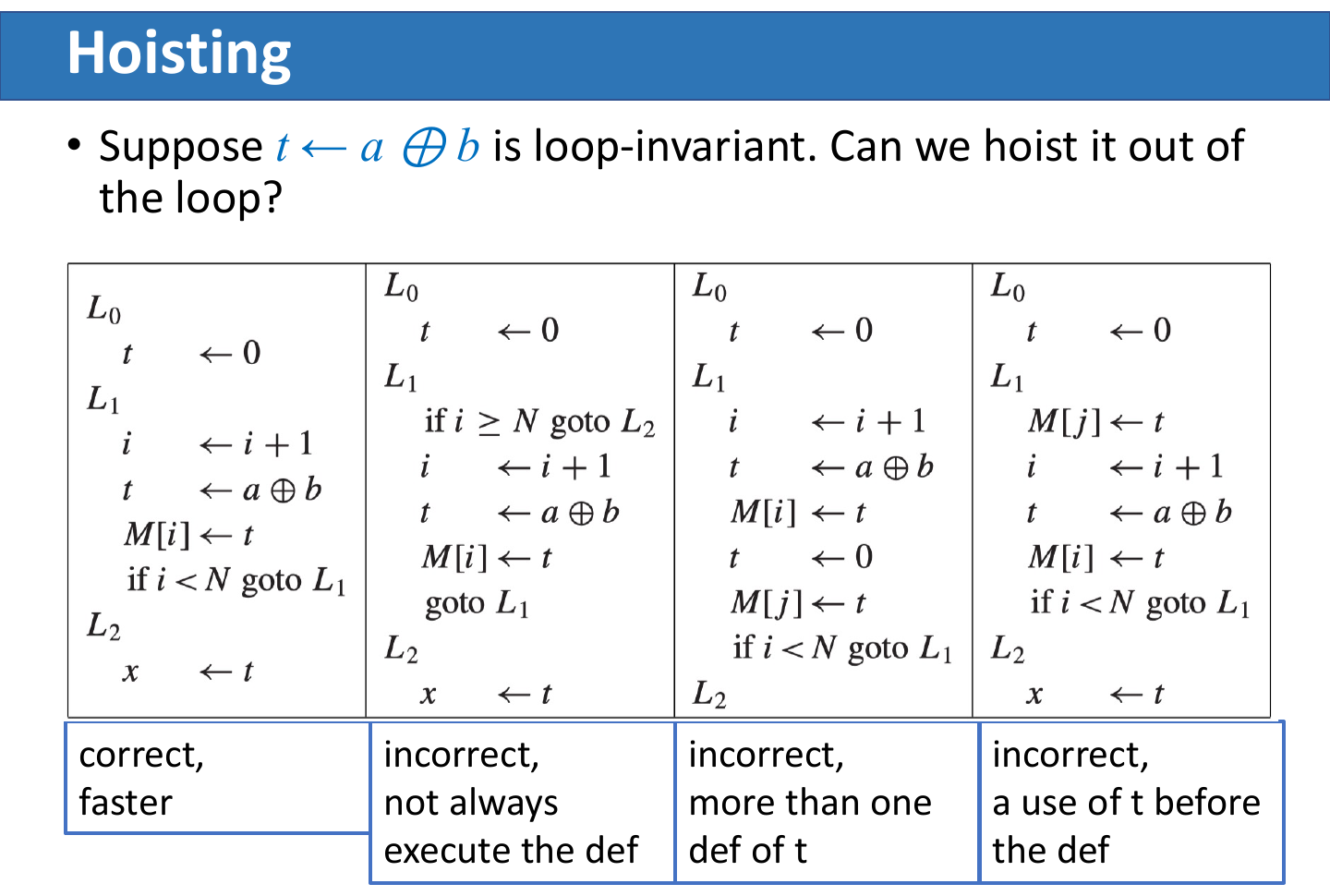

Hoisting 的安全条件

loop-invariant 不代表一定能移动。把 d: t <- a op b hoist 到 preheader 末尾，需要满足：

d dominates all loop exits where t is live-out；
loop 内只有一个 t 的定义；
t 不 live-out of the loop preheader。

这三个条件分别避免：

条件	避免的问题
dominates relevant exits	原程序可能不执行该定义，移动后却执行了
single definition	多个 `t` 定义被移动后顺序改变
not live-out of preheader	循环第一次使用 `t` 时读到错误的旧值

隐式副作用

如果 a op b 可能溢出、除零或产生异常，即使结果 invariant，也不能随便 hoist。移动后可能让原本不会执行的异常提前发生。

while 转 repeat-until

while loop 的出口常常在 header，loop body 中的语句不支配出口，因此 hoisting 条件很难满足。可以把 while 转成“前置 if + repeat-until”，通过复制 header test，让 body 语句支配循环出口，从而释放更多 hoisting 机会。

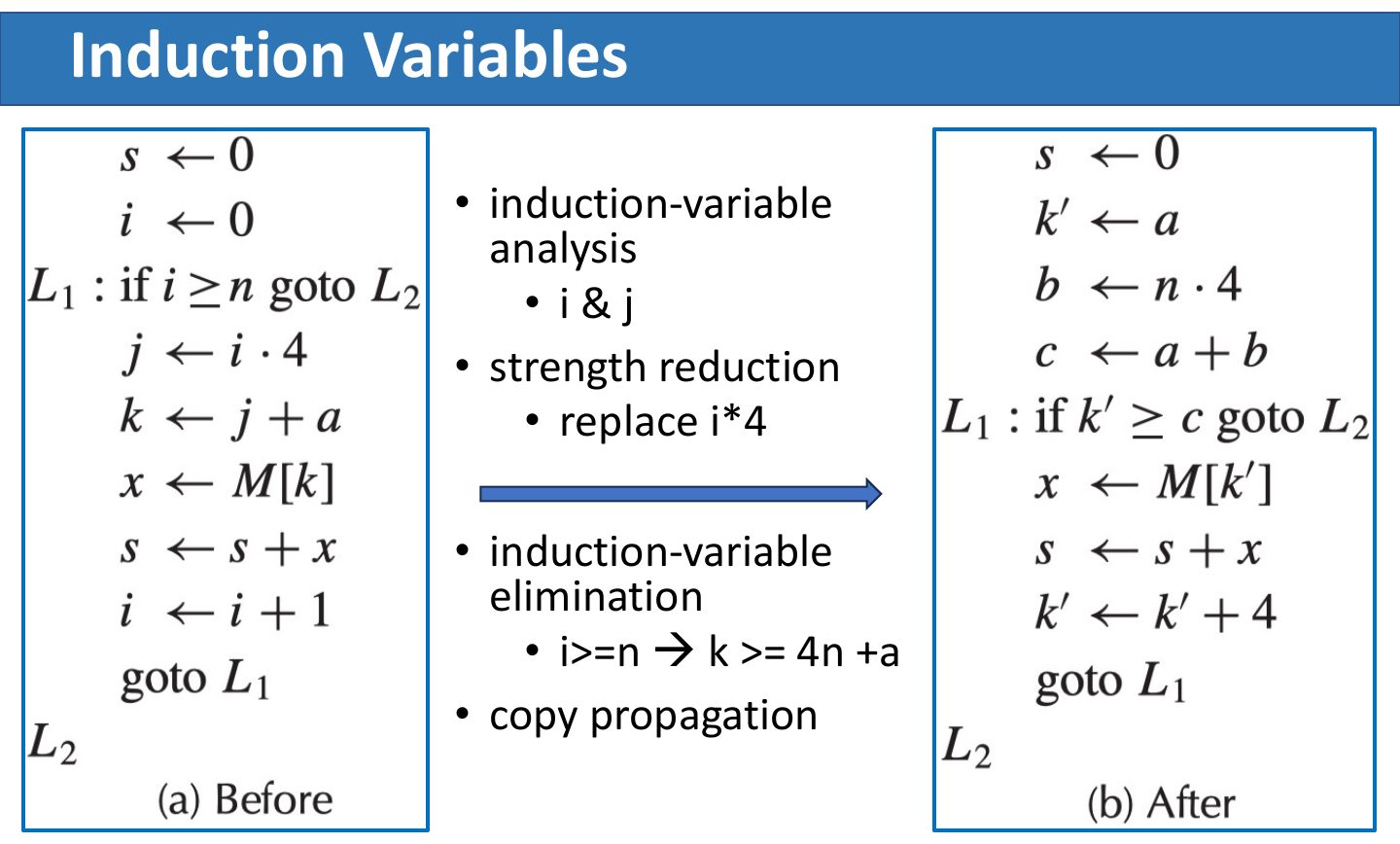

Induction Variables

循环中常见变量：

i <- i + c
j <- i * 4
k <- j + a

i 是基本归纳变量（basic induction variable），j、k 是由 i 推出的 derived induction variables。优化目标是把昂贵运算（如乘法）变成便宜运算（如加法），再删除多余 induction variables。

Basic induction variable

变量 i 是 loop L 中的 basic induction variable，如果它在 L 内的所有定义都形如：

i <- i + c
i <- i - c

其中 c 是 loop-invariant。

Derived induction variable

变量 k 是 derived induction variable，如果：

k 在 loop 内只有一个定义，且形如 k <- j * c 或 k <- j + d；
j 是 induction variable，c / d 是 loop-invariant；
如果 j 本身是从 i 派生的，则从 j 的定义到 k 的定义之间不能再定义 i。

Triple 表示

每个 induction variable 都可写成：

x = a_x + i \cdot b_x

用三元组表示为：

(i, a_x, b_x)

基本归纳变量 i 本身是：

(i, 0, 1)

若 j 的 triple 是 (i, a, b)：

定义	`k` 的 triple
`k <- j * c`	`(i, ac, bc)`
`k <- j + d`	`(i, a+d, b)`

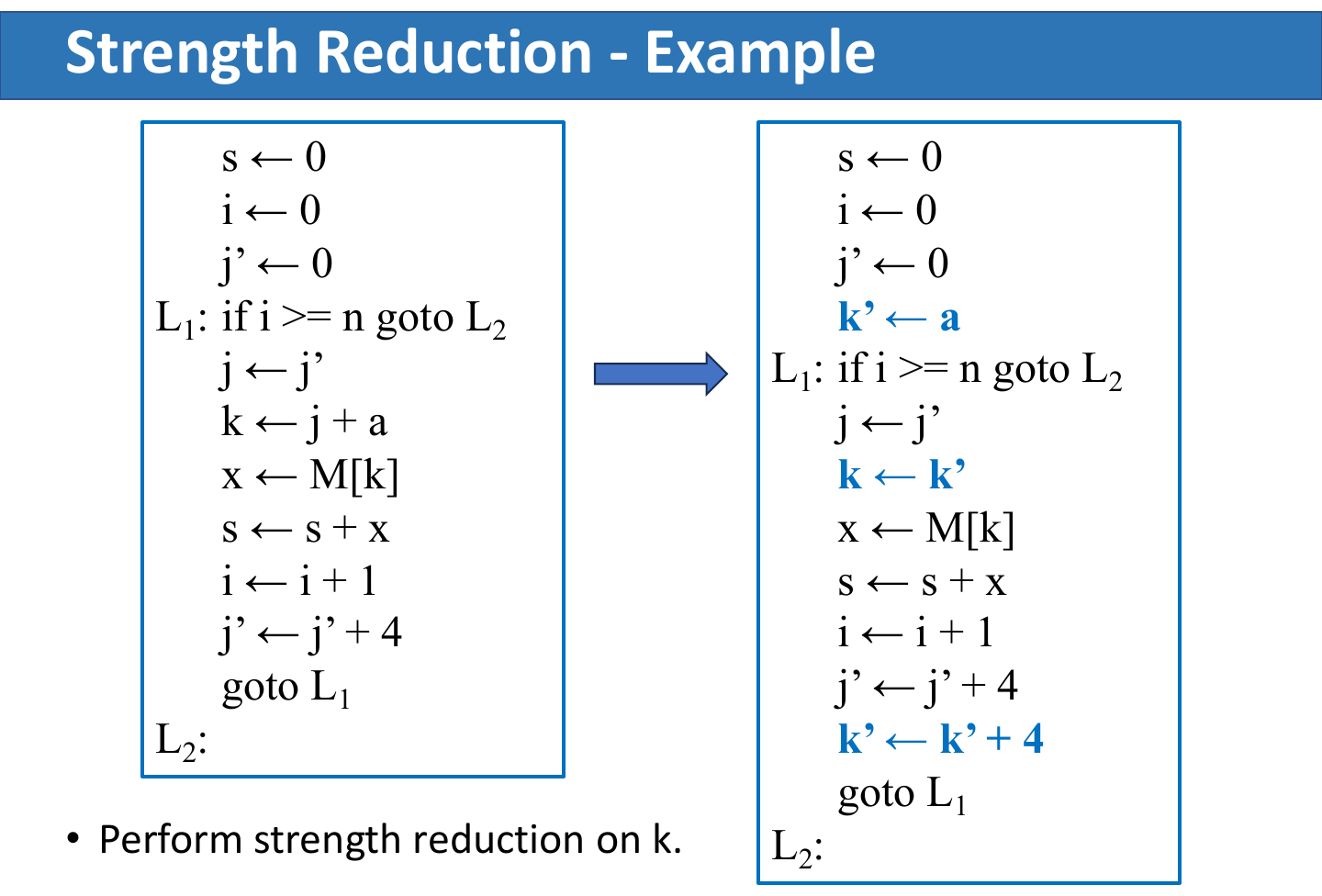

Strength Reduction

strength reduction 把 loop 内昂贵运算替换成便宜运算。典型目标：

j <- i * 4

改成维护一个新变量 j'：

preheader:
    j' <- a + i * b

loop:
    j <- j'
    ...
    i <- i + c
    j' <- j' + c * b

其中 (i, a, b) 是 j 的 triple。若 c 和 b 都是常量，c*b 可在编译期算出。

在数组访问中：

j <- i * 4
k <- j + a
x <- M[k]

可逐步变成：

k' <- a
...
x <- M[k']
k' <- k' + 4

循环内乘法消失，只剩加法。

Induction-Variable Elimination

strength reduction 之后，原来的 induction variable 可能已经没有实际用途。

Useless variable

变量在 loop L 中 useless，如果：

它在所有 loop exits 处都是 dead；
它唯一用途是定义自己。

那么它的所有定义都可以删除。

Almost useless variable

变量 k almost useless，如果：

只用于和 loop-invariant 值比较；
以及定义自己；
同一 induction family 中还有一个不 useless 的变量。

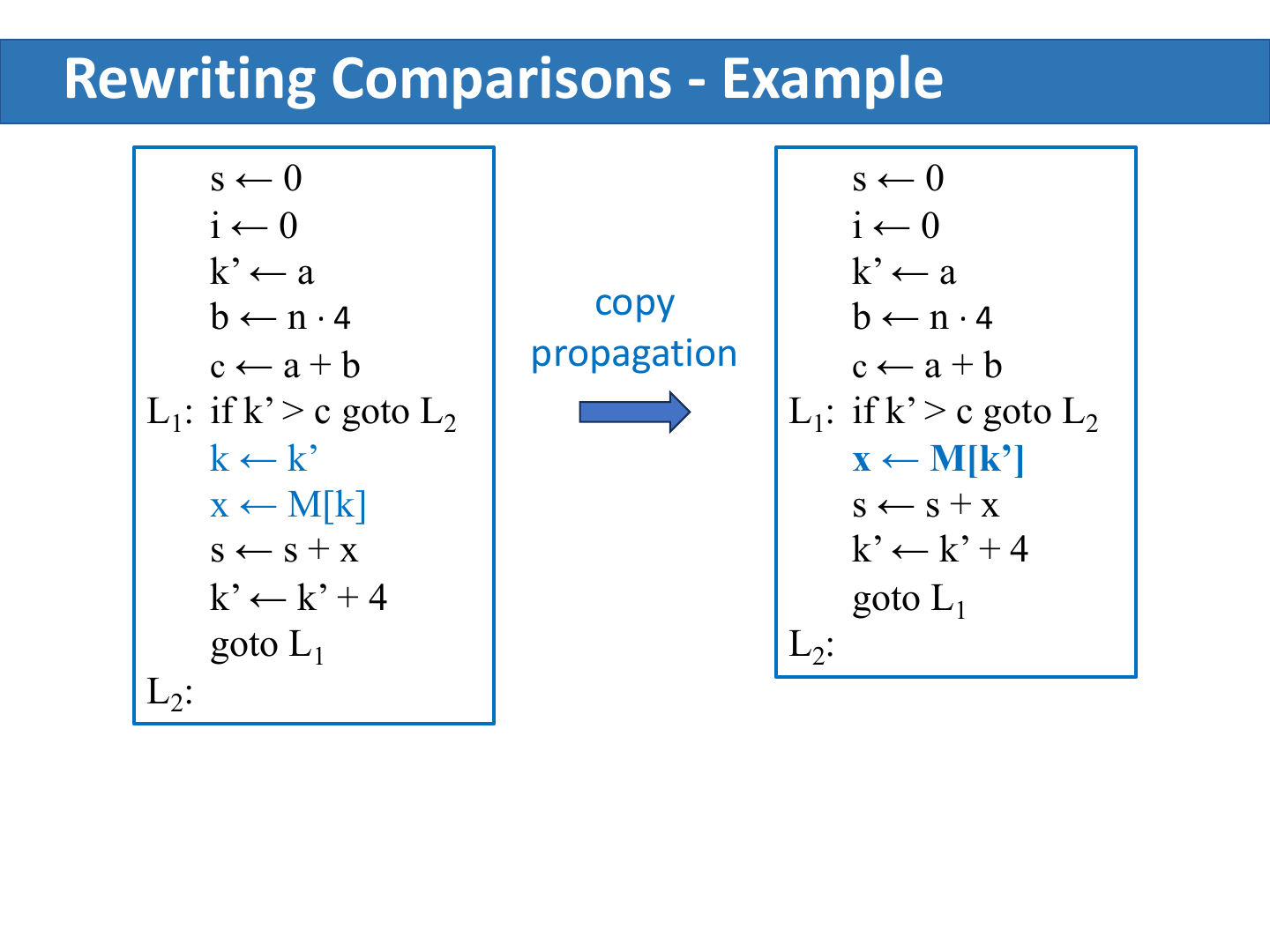

这时可以把比较改写成另一个 induction variable 的比较。

若 j 和 k 在同一 family 中且 coordinated：

\frac{j-a_j}{b_j} = \frac{k-a_k}{b_k}

比较 k < n 可改写为：

j < \frac{b_j}{b_k}(n-a_k)+a_j

如果 $\frac{b_j}{b_k}$ 为负数，比较方向要反过来。

限制：

若整数除法不能整除，不能产生 fractional value；
若 b_j 或 b_k 的符号在编译期无法确定，就不能确定比较方向。

最后通常还需要 copy propagation 和 dead-code elimination 清理中间变量。

Array-Bounds Checks

安全语言会在每次数组下标访问处插入 bounds check：

0 <= i && i < N

很多检查是冗余的，但“删除所有冗余检查”不可判定。编译器常针对 induction variable 形式的下标做保守优化。

基本思路

如果 loop exit test 已经保证 i 在某个范围内，而数组访问下标 k 与 i 是同一 induction family 的变量，编译器可以尝试证明：

每次执行 M[k] 时，都有 0 <= k < n

其中 n 常是数组长度。Tiger、Java、ML 这类语言中，数组长度在分配后不可变，因此 length(A) 常可视为 loop-invariant。

教材给出的典型条件

要删除 loop L 中的 bounds check，通常需要：

loop 有基于 induction variable j 和 loop-invariant u 的 exit test；
bounds check 使用 coordinated induction variable k 和 loop-invariant n；
exit test dominates bounds check；
内层 loop 不重新定义 k；
k 随 j 同向变化，即 b_j / b_k > 0。

优化做法常是复制 loop：

原 loop L 保留 bounds check；
新 loop L' 删除 check；
在 preheader 加 guard，若能证明整轮循环都安全则进入 L'，否则进入 L。

若 guard 可在编译期确定，就可以只保留其中一个 loop。之后再跑 unreachable-code elimination 和 dead-code elimination。

为什么这里很复杂?

bounds check elimination 必须证明每一次内存访问都安全。只知道 loop counter “大概在增长”不够，还要考虑中途增量、嵌套 loop、比较方向、数组长度是否可变、以及异常语义。

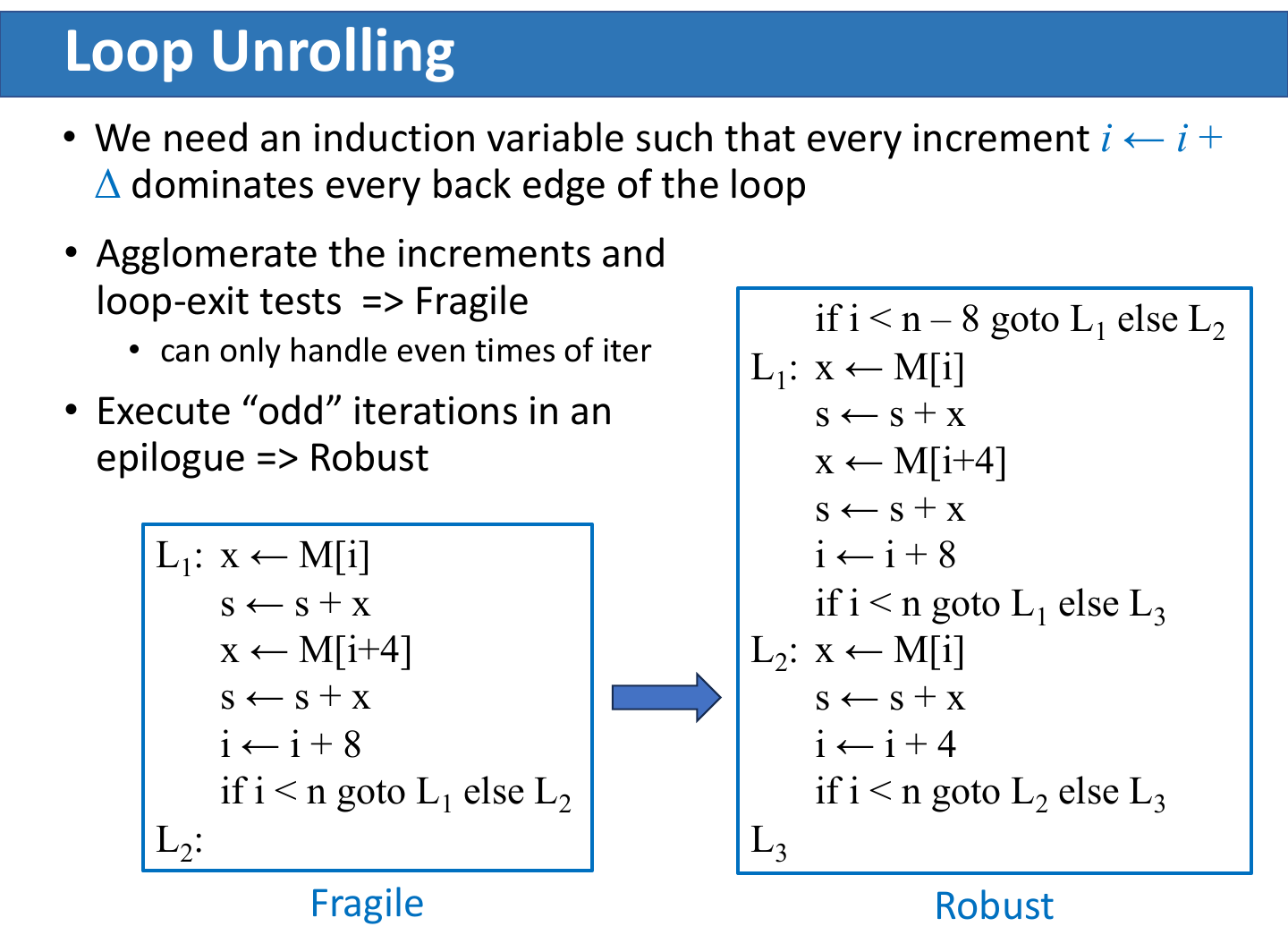

Loop Unrolling

小循环的开销可能主要来自：

counter increment；
branch / exit test；
loop back edge。

Loop unrolling 把多个循环体复制到同一次迭代中，减少分支频率。

直接展开可能没用

把 loop body 复制两份，但每份仍保留一次 increment 和 branch，收益很小：每个原始 iteration 仍然付出一次条件跳转。

有用的展开

要真正减少 branch，需要找到一个 induction variable i，使每个 i <- i + Δ 都 dominates every back edge。这样才能把多个 increment 合并：

x <- M[i]
s <- s + x
x <- M[i + 4]
s <- s + x
i <- i + 8
if i < n goto L1 else L2

如果只这样做，可能只适用于原循环迭代次数为偶数的情况。稳健做法是加 epilogue，处理剩余的 “odd” iterations。

若 unroll factor 是 K，epilogue 最多执行 K-1 次原始 loop body。

优化顺序与清理

这些优化常串在一起：

flowchart LR
    A["Find loops\nDominators + back edges"] --> B["Add preheaders"]
    B --> C["Loop-invariant hoisting"]
    C --> D["Induction-variable analysis"]
    D --> E["Strength reduction"]
    E --> F["Induction-variable elimination"]
    F --> G["Copy propagation\nDead-code elimination"]
    G --> H["Bounds-check elimination\nLoop unrolling"]

注意后续清理很重要：strength reduction 会引入新变量，bounds-check elimination 可能复制 loop，unrolling 会制造重复代码。没有 copy propagation、DCE、unreachable-code elimination，优化结果可能又大又丑。

小结

优化	依赖信息	核心收益	主要风险
Dominator / natural loop	CFG	找到 loop 和 loop nesting	不可达节点会破坏某些定理
Preheader	loop header	给 hoisting/guard 初始化一个唯一位置	需要正确重定向外部入口边
Loop-invariant hoisting	reaching definitions + liveness	循环内重复计算变成一次计算	异常、副作用、未必执行的定义
Strength reduction	induction variable triples	乘法/地址计算变成加法	非线性 induction variable 不适用
Induction-variable elimination	liveness + comparison rewriting	删除多余计数器	整数除法、比较方向、符号未知
Bounds-check elimination	induction variables + dominance	删除安全冗余检查	证明条件复杂，必须保守
Loop unrolling	induction variable + branch structure	减少分支频率，暴露更多调度机会	代码膨胀，需要 epilogue 处理余数

要点：loop optimization 只有在 dominance、liveness、reaching definitions 和 induction-variable 关系都满足时，才能安全地改变执行次数和执行位置。
