Instructions: Language of the Computer

Thanks

本节笔记中使用到的RISC-V指令表格样式来自@TonyCrane:fontawesome-brands-github:

Introduction

Language of the machine
- Instructions(指令)
- Instruction set(指令集)
Computer Designer goals
- Find a language that makes it easy to build hardware and compiler.(简单易用)
- Maximize performance(同样的资源性能更好)
- Minimize cost & energy (同样的性能成本更低)
- Clarity of its application (易用)
- Simplicity: reduce design time (便于设计)

Our chosen instruction set: RISC V

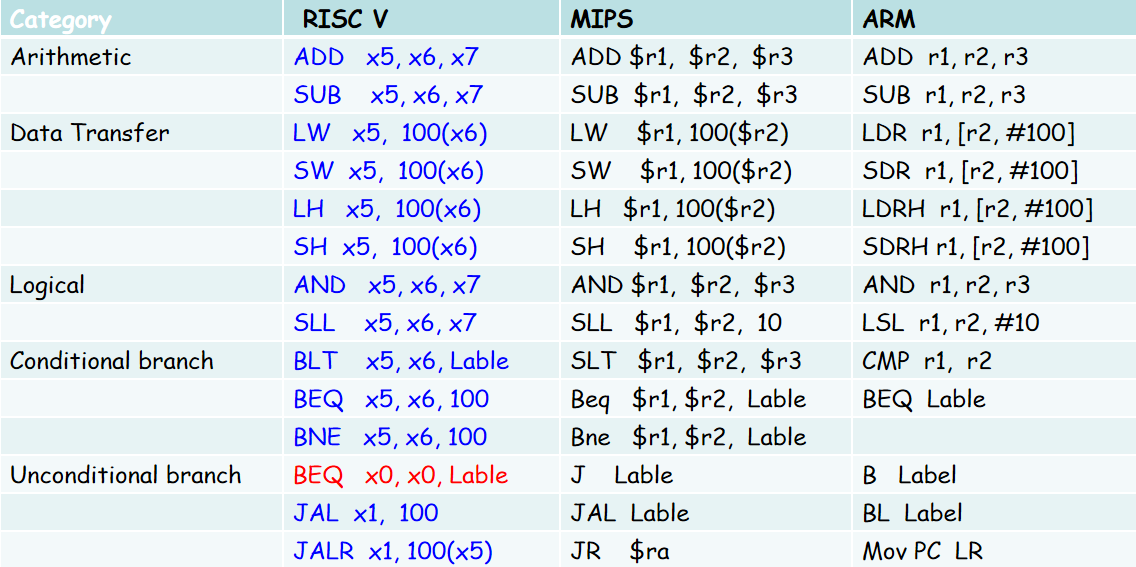

各种指令集的区别

Von Neumann’ Computer

如今的计算机是基于两个核心原理构建的：存储程序概念。这两个原理分别是：

指令被表示为数字；
程序可以像数字一样存储在内存中，以便读取或写入。

四个设计理念：

Simplicity favors regularity 指令集的设计应该尽可能简单，规则。
Smaller is faster 尽可能减少指令集的大小，以便提高速度。
Good design demands good compromises 设计指令集时，需要权衡各种因素。
Make the common case fast 优化常见情况的执行速度。

当设计ISA时，需要硬件简单--让芯片只实现基本的原语并能快速运行，指令要规整

Instruction characteristics

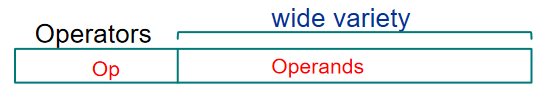

指令集的基本结构

operator+operands

Note

不同的操作系统，字的长度不同，比如32位系统，字长为32位(4 Byte)，64位系统，字长为64位(8 Byte)。

边界对齐送地址，最后两位是00

RISC-V 指令集

寄存器	ABI 名称	用途描述	saver
x0	zero	硬件 0
x1	ra	返回地址（return address）	caller
x2	sp	栈指针（stack pointer）	callee
x3	gp	全局指针（global pointer）
x4	tp	线程指针（thread pointer）
x5	t0	临时变量/备用链接寄存器（alternate link reg）	caller
x6-7	t1-2	临时变量	caller
x8	s0/fp	需要保存的寄存器/帧指针（frame pointer）	callee
x9	s1	需要保存的寄存器	callee
x10-11	a0-1	函数参数/返回值	caller
x12-17	a2-7	函数参数	caller
x18-27	s2-11	需要保存的寄存器	callee
x28-31	t3-6	临时变量	caller

saver

在riscv代码中,当进行函数调用时,需要考虑caller save和callee save;

所谓caller save,就是指在函数调用时,调用者需要保存自己的寄存器,一般是参数还有返回值;

所谓callee save,就是指在函数调用时,被调用者需要保存某些重要寄存器里面的值,比如x8-11这些寄存器;

caller需要保证调用子函数时,x1,x5,x6-7,a0-7寄存器可以被子函数使用;

callee需要保证调用结束后,x8-11寄存器里面的值不会改变;

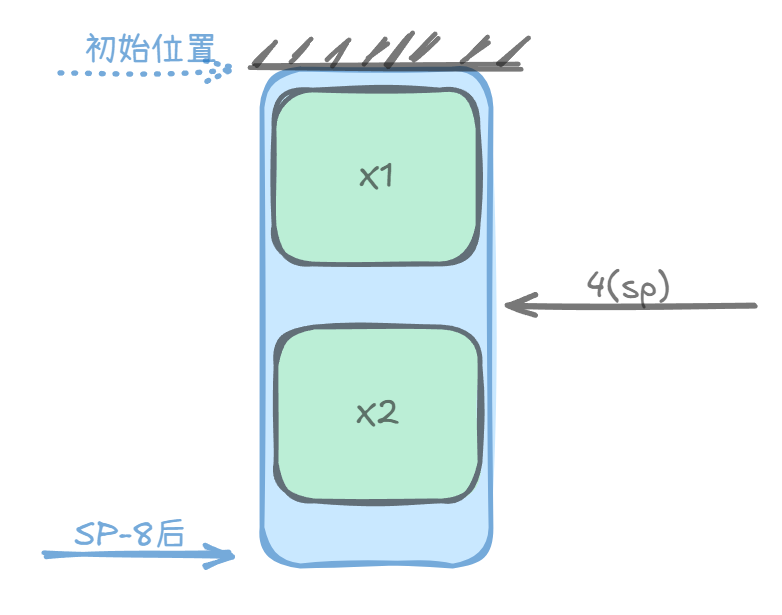

保存的方法是使用堆栈

addi sp, sp, -8
sw x1, 4(sp)
sw x2, 0(sp) #push
...
...
lw x2, 0(sp)
lw x1, 4(sp) #pop

sp始终指向栈顶

RISC-V 指令集的类型

R-type

R-type指令是指令集中的一种类型，它们的操作码字段是固定的，而剩余的字段则根据指令的具体功能而变化。R-type指令通常用于执行算术运算和逻辑运算等操作;R-type指令的格式如下所示：

31						25	24				20	19				15	14		12	11				7	6						0
funct7							rs2					rs1					funct3			rd					opcode

rd = rs1 op rs2,有时候rs1,rs2,又称为rs,rt

R-type指令

Instruction	Name	Meaning
ADD	Addition	Adds two values and stores the result in the destination register.
SUB	Subtraction	Subtracts the second value from the first and stores the result in the destination register.
SLT	Set Less Than	Sets the destination register to 1 if the first value is less than the second (signed), otherwise sets to 0.
SLTU	Set Less Than Unsigned	Sets the destination register to 1 if the first value is less than the second (unsigned), otherwise sets to 0.
AND	Logical AND	Performs a bitwise AND operation between two values and stores the result in the destination register.
OR	Logical OR	Performs a bitwise OR operation between two values and stores the result in the destination register.
XOR	Logical XOR	Performs a bitwise XOR (exclusive OR) operation between two values and stores the result.
SLL	Shift Left Logical	Shifts the bits of the first value to the left by the number of positions specified by the second value, filling with zeros.
SRL	Shift Right Logical	Shifts the bits of the first value to the right by the number of positions specified, filling with zeros.
SRA	Shift Right Arithmetic	Shifts the bits of the first value to the right by the number of positions specified, maintaining the sign bit.

常见的R-type指令

ADD

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					000			rd					0110011

使用格式 ADD rd,rs1,rs2 rd = rs1 + rs2
溢出将会被忽略

SUB

31						25	24				20	19				15	14		12	11				7	6						0
0100000							rs2					rs1					000			rd					0110011

使用格式 SUB rd,rs1,rs2 rd = rs1 - rs2
溢出将会被忽略

SLT

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					010			rd					0110011

使用格式 SLT rd,rs1,rs2 rd = ($signed(rs1) < $signed(rs2)) ? 1 : 0
有符号数的比较

SLTU

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					011			rd					0110011

使用格式 SLTU rd,rs1,rs2 rd = (rs1 < rs2) ? 1 : 0
进行无符号数的比较

AND

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					111			rd					0110011

使用格式 AND rd,rs1,rs2 rd = rs1 & rs2
按位的与操作

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					110			rd					0110011

使用格式 OR rd,rs1,rs2 rd = rs1 | rs2
执行按位或操作

XOR

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					100			rd					0110011

使用格式 XOR rd,rs1,rs2 rd = rs1 ^ rs2
执行按位异或操作

SLL

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					001			rd					0110011

使用格式 SLL rd,rs1,rs2 rd = rs1 << rs2[4:0]
逻辑左移
取rs2的低五位进行运算

SRL

31						25	24				20	19				15	14		12	11				7	6						0
0000000							rs2					rs1					101			rd					0110011

指令格式: srl rd,rs1,rs2,rd=rs1>>rs2[4:0]
取 rs2 的低5位

SRA

31						25	24				20	19				15	14		12	11				7	6						0
0100000							rs2					rs1					101			rd					0110011

指令格式sra rd,rs1,rs2;rd = $signed(rs1) >>> rs2[4:0]
算数右移，高位补符号位(为什么没有算数左移,因为没意义)

I-type

使用寄存器和立即数进行数字逻辑运算，以及 load 类指令等的指令格式如下：

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					funct3			rd					opcode

立即数为

 imm={{20{inst[31]}}, inst[31:20]}

即将立即数的最高位符号位进行扩展到32位

常见的I-type指令

ADDI

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					000			rd					0010011

指令格式：addi rd, rs1, imm rd = rs1 + imm
imm 范围为12位有符号数字-2048~2047

SLTI

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					010			rd					0010011

使用格式 slti rd,rs1,imm rd = ($signed(rs1) < $signed(imm)) ? 1 : 0
有符号数的比较

SLTIU

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					011			rd					0010011

使用格式 sltiu rd,rs1,imm rd = (rs1 < imm) ? 1 : 0
进行无符号数的比较,rs1和imm都是无符号数

ANDI

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					111			rd					0010011

使用格式 andi rd,rs1,imm rd = rs1 & imm
imm范围在-2048~2047，位数不够时会扩展符号位

ORI

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					110			rd					0010011

使用格式 ori rd,rs1,imm rd = rs1 | imm
imm范围在-2048~2047，位数不够时会扩展符号位

XORI

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					100			rd					0010011

使用格式 xori rd,rs1,imm rd = rs1 ^ imm
imm范围在-2048~2047，位数不够时会扩展符号位
需要注意的是xori rd,rs1,-1等价于与全1异或:rd=~rs1

SLLI

31						25	24				20	19				15	14		12	11				7	6						0
0000000							shamt					rs1					001			rd					0010011

使用格式 slli rd,rs1,shamt rd = rs1 << shamt
逻辑左移
shmat在原来rs2的位置上,为五位立即数；此时空出来相当于原来的func7

SRLI

31						25	24				20	19				15	14		12	11				7	6						0
0000000							shamt					rs1					101			rd					0010011

使用格式 srli rd,rs1,shamt rd = rs1 >> shamt
逻辑右移
shmat在原来rs2的位置上,为五位立即数；此时空出来相当于原来的func7

SRAI

31						25	24				20	19				15	14		12	11				7	6						0
0100000							shamt					rs1					101			rd					0010011

使用格式 srai rd,rs1,shamt rd = $signed(rs1) >>> shamt
算数右移，高位补符号位

JALR

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					000			rd					1100111

使用格式 jalr rd,rs1,imm rd = pc+4; pc = (rs1 + imm) & ~1,即最低位为0
可以实现任意位置的跳转

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					000			rd					0000011

使用格式 lb rd,imm(rs1) rd = {{24M[rs1+imm][7]},M[rs1 + imm][7:0]}
从内存的rs1+imm地址处读取一个字节的数据，符号扩展到32位，存到rd中

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					001			rd					0000011

使用格式 lh rd,imm(rs1) rd = {{16M[rs1+imm][15]},M[rs1 + imm][15:0]}
从内存的rs1+imm地址处读取一个半字的数据，存到rd的低16位，符号扩展到32位

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					010			rd					0000011

使用格式 lw rd,imm(rs1) rd = M[rs1 + imm]
从内存的rs1+imm地址处读取一个字的数据，存到rd中

LBU

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					100			rd					0000011

使用格式 lbu rd,imm(rs1) `rd = M[rs1 + imm][7:0]
从内存的rs1+imm地址处读取一个字节的数据，零扩展到32位，存到rd中(高位全0)

LHU

31											20	19				15	14		12	11				7	6						0
imm[11:0]												rs1					101			rd					0000011

使用格式 lhu rd,imm(rs1) rd = M[rs1 + imm][15:0]
从内存的rs1+imm地址处读取一个半字的数据，零扩展到32位，存到rd中(高位全0)

ecall

31											20	19				15	14		12	11				7	6						0
000000000000												00000					000			00000					1110011

- 使用格式 `ecall` `系统调用`

ebreak

31											20	19				15	14		12	11				7	6						0
000000000001												00000					000			00000					1110011

- 使用格式`ebreak` ,将控制流转到调试环境

S-type

store 类指令，将寄存器中的数据存储到内存中，存储的大小由func3决定,没有rd寄存器

31						25	24				20	19				15	14		12	11				7	6						0
imm[11:5]							rs2					rs1					funct3			imm[4:0]					opcode

立即数为 ```Verilog imm = {{20{inst[31]}}, inst[31:25], inst[11:7]} ``` 将`rd`的5位和`func7`的7位一共12位组合成一个立即数

常用的S-type指令

31						25	24				20	19				15	14		12	11				7	6						0
imm[11:5]							rs2					rs1					000			imm[4:0]					0100011

使用格式 sb rs2,imm(rs1) M[rs1 + imm] = rs2[7:0]
将rs2的低8位存到内存的rs1+imm地址处

31						25	24				20	19				15	14		12	11				7	6						0
imm[11:5]							rs2					rs1					001			imm[4:0]					0100011

- 使用格式 `sh rs2,imm(rs1)` `M[rs1 + imm] = rs2[15:0]` - 将`rs2`的低16位存到内存的`rs1+imm`地址处

31						25	24				20	19				15	14		12	11				7	6						0
imm[11:5]							rs2					rs1					010			imm[4:0]					0100011

使用格式 sw rs2,imm(rs1) M[rs1 + imm] = rs2
将rs2存到内存的rs1+imm地址处

B-type

在RISC-V指令集中，B型（B-type）指令用于条件分支，根据比较结果决定是否跳转到指定的偏移地址。B型指令通常包含两个寄存器进行比较以及一个立即数偏移量（表示跳转的距离）。

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					funct3			imm[4:1,11]					opcode

立即数为

imm={{19{inst[31]}}, inst[31], inst[7], inst[30:25], inst[11:8], 1'b0}

最低位为0，不存；扩展到imm[12]位；将13位拼接完后，剩下高19位用inst[31]符号位填充,此时imm[11]可以不是符号位；imm[12]是符号位

常用的B-type指令

BEQ

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					000			imm[4:1,11]					1100011

使用格式:beq rs1,rs2,imm if(rs1 == rs2) pc = pc + imm
可以跳转到 $\pm 2^{12}Byte$ 的位置,即 $\pm 4KiB$

BNE

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					001			imm[4:1,11]					1100011

使用格式:bne rs1,rs2,imm if(rs1 != rs2) pc = pc + imm
可以跳转到 $\pm 2^{12}Byte$ 的位置,即 $\pm 4KiB$

BLT

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					100			imm[4:1,11]					1100011

使用格式:blt rs1,rs2,imm if($signed(rs1) < $signed(rs2)) pc = pc + imm
有符号数

BGE

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					101			imm[4:1,11]					1100011

使用格式:bge rs1,rs2,imm if($signed(rs1) >= $signed(rs2)) pc = pc + imm
有符号数

BLTU

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					110			imm[4:1,11]					1100011

使用格式:bltu rs1,rs2,imm if(rs1 < rs2) pc = pc + imm
无符号数比较

BGEU

31						25	24				20	19				15	14		12	11				7	6						0
imm[12,10:5]							rs2					rs1					111			imm[4:1,11]					1100011

使用格式:bgeu rs1,rs2,imm if(rs1 >= rs2) pc = pc + imm
无符号数比较

U-type

31																			12	11				7	6						0
imm[31:12]																				rd					opcode

没有源操作数，只有目的操作数，立即数为

imm={inst[31:12], 12'b0}

U-type指令

LUI

31																			12	11				7	6						0
imm[31:12]																				rd					0110111

使用格式 lui rd,imm rd = imm << 12
将imm位存入rd高20位
imm不能超过20位

AUIPC

31																			12	11				7	6						0
imm[31:12]																				rd					0010111

使用格式 auipc rd,imm rd = pc + imm << 12
aupic意思是add upper immediate to pc，将imm 加载到高 20 位，然后加上 pc 值
imm不能超过20位

J-type

31																			12	11				7	6						0
imm[20,10:1,11,19:12]																				rd					opcode

立即数为

imm={{11{inst[31]}}, inst[31], inst[19:12], inst[20], inst[30:21], 1'b0}

imm最低位0不存，此时imm[20]是符号位，imm相当于21位有符号数 ,跳转范围是 $\pm 2^{20}$

JAL指令

31																			12	11				7	6						0
imm[20,10:1,11,19:12]																				rd					1101111

使用格式 jal rd,imm rd = pc + 4; pc = pc + imm
将pc+4存入rd，然后跳转到pc+imm处
Jal指令的跳转范围是 $\pm 2^{20}Byte$ ，即 $\pm 1MiB$
